Otwieranie ustawień właściwości (Oszacowanie energetyczne)
Strona Otwory w oknie dialogowym Przegląd modelu przedstawia dane dla wszystkich otworów w bryle budynku oraz wewnętrznych obrysach bloków termicznych.
Aby zmienić fizyczne właściwości zaznaczonego elementu na liście otworów, należy albo zmienić wartości ręcznie albo użyć skonfigurowanych zestawów wartości z Katalogu otworów i przegród.

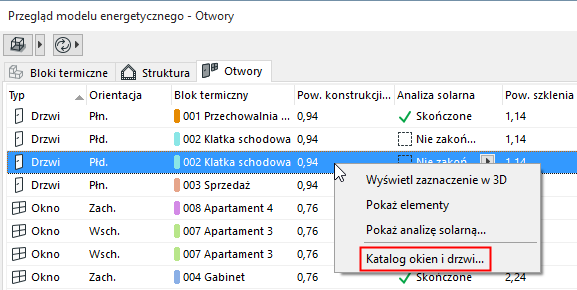

Aby otworzyć katalog otworów i przegród, należy zaznaczyć element na Otwory i kliknąć prawym przyciskiem myszy, aby wywołać menu kontekstowe:

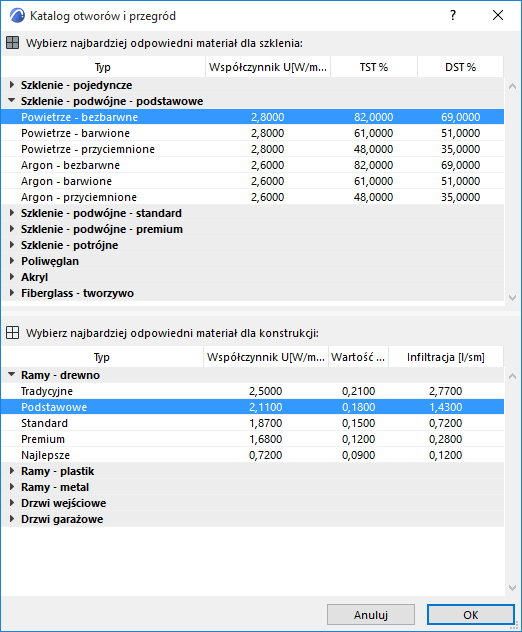

Katalog Otworów i Przegród to obszerna baza istotnych przy przeprowadzaniu oceny energetycznej danych fizycznych budynku. Komponenty przezroczyste i nieprzezroczyste otworów wyszczególnione są na liście osobno:
•Elementy przezroczyste są przedstawione wraz z ich współczynnikiem U, całkowitym zyskiem z energii słonecznej TST oraz bezpośrednim zyskiem z energii słonecznej DST.
•Elementy nieprzezroczyste przedstawione są wraz z ich współczynnikiem U, wartościami Psi (współczynniki liniowego przenikania energii termicznej W/m,K służące do obliczenia efektu mostków termicznych występujących przy złączeniu profilu i ściany wokół otworów) i liniowymi właściwościami infiltracji.
Zacienienie
Kliknij strzałkę pozycji Zacienienie aby zastosować dla danego elementu zacienienie o wstępnie zdefiniowanych właściwościach fizycznych.
Na liście dostępne są dwa rodzaje zacienienia:
•Urządzenia, których efekt zacienienia jest dodatkowym efektem poza Analizą solarną z wykorzystaniem modelu (Brak, Ekran słoneczny 10%, Ekran słoneczny 40%, Ekran słoneczny 60%, Ekran słoneczny 80%, Zewnętrzna roleta, Zewnętrzna okiennica)
•Urządzenia blokujące działanie Analizy solarnej w oparciu o model (Zadaszenie, Zadaszenie i boczne listwy, Analiza solarna Wyłączona). Te ustawienia stosowane są głównie do analitycznych (naukowych) komputerowych testów funkcjonalności. Zaleca się używanie Zacienienia z poprzednich grup w projektach architektonicznych.
