Proces oszacowania energetycznego: Wprowadzenie
W niniejszym rozdziale opisano etapy systemu pracy Oszacowania energetycznego.
Przygotuj Architektoniczny BIM do Oszacowania energetycznego
Aby przeprowadzić rzetelną ocenę, model budynku musi zawierać przynajmniej konstrukcję obudowy budynku i otwory, oraz jego ważniejsze elementy wewnętrzne, stanowiące znaczącą masę kumulującą ciepło.
Ponadto, strefy Archicada muszą być wstawione w każdym klimatyzowanym pomieszczeniu w budynku ponieważ analiza geometryczna modelu tworzona jest na podstawie tych stref Archicada.
Przegląd modelu energetycznego działa jedynie na widocznych elementach, więc należy określić Widok Archicada przeznaczony do modelu energetycznego. Skorzystaj z widoczności warstw, aby osiągnąć pożądany efekt. Upewnij się, że strefy są widoczne.
Uwaga: Obszar zaznaczenia nie filtruje elementów pod kątem analizy energetycznej.
Obszary reprezentowane są przez Strefy 3D w Modelu Energetycznym budynku w Archicadzie. Do celów Oszacowania energetycznego, należy zgrupować te Strefy w bloki termiczne przy użyciu strony Bloki termiczne w palecie Przegląd modelu energetycznego (Projekt > Oszacowanie energetyczne > Przegląd modelu energetycznego).
Bloki termiczne to grupa jednego lub kilku pomieszczeń w budynku o podobnym ułożeniu, profilu użytkowania oraz wymaganiach temperatury wewnątrz (również zwanymi wymogami kontroli termostatycznej). Strefy nie muszą przylegać do siebie, aby były połączone w jeden blok termiczny.
Automatyczna geometria modelu oraz Analiza właściwości materiałów
Po skonfigurowaniu bloków termicznych, model architektoniczny (BIM) zostaje zmieniony w Model energetyczny budynku (BEM) przez funkcję automatycznej analizy geometrii modelu Archicada. Analiza będzie obejmowała następujące czynności:
•Analiza widocznych struktur i otworów zgodnie z kierunkiem i położenie względem stref i wygenerowaniem obrysów pomieszczeń dla nich. (Obrysy pomieszczeń opisują geometrię budynku w formacie, który obsługuje symulację energetyczną.)
•zapełnia wykazy obrysów stref. Struktury i otwory zostają automatycznie wprowadzone na listę wraz z właściwościami, które są ważne dla oszacowania energetycznego.
Przypisz i wprowadź dodatkowe dane, aby zakończyć BEM
Paleta Przeglądu modelu energetycznego to główny interfejs użytkownika w funkcji Oszacowania energetycznego Archicada. Użyj tej palety, aby dokonać edycji wprowadzonych danych do symulacji energetycznej budynku, oraz aby dodać informacje.
•Przypisz instalacje budynku i profile użytkowania blokom termicznym
•Ustawienia właściwości obrysów pomieszczeń
Uwaga: Większość właściwości obrysów zostaje wypakowana z modelu architektonicznego przez automatyczną geometrię modelu oraz funkcję analizy właściwości materiałów Archicada. Ustawienia właściwości obrysów pozwalają użytkownikom dostosować dane i dodać informacje, które nie pochodzą bezpośrednio z modelu architektonicznego budynku.
•Ustawienia właściwości struktur: Użyj kalkulatora współczynnika U lub funkcji zastąpienia czynnika U oraz ustawień infiltracji i materiałów powierzchni, aby określić fizyczne właściwości nieprzezroczystych obrysów przestrzeni wymienionych na liście Struktur.
–Ustawienia właściwości otworów: Przypisz dane wydajnościowe profilu i oszklenia do otworów okiennych w Katalogu otworów i przegród. Wybierz zacienienie ze skonfigurowanych baz danych, aby uzupełnić listę Otworów.
Poza wyświetleniem wykazu struktur i otworów, paleta Przeglądu modelu energetycznego, przyjazna dla użytkownika, zawiera również łącza do okien dialogowych.
Okna danych dodatkowych umożliwiają szybkie określenie poniższych parametrów w celu przeprowadzenia Oszacowania energetycznego:

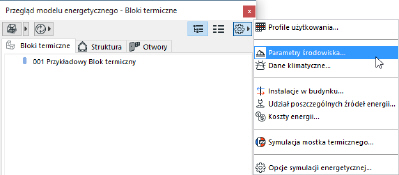

•Parametry środowiska: Zawiera łącza do okien dialogowych Ustawienia lokalizacji, Dane klimatyczne i Ochrona przed wiatrem. Można tu również określić wysokość bezwzględną, typy gruntu i otoczenia.
•Profil użytkowania: Wybierz funkcję budynku, aby przypisać temperaturę wewnętrzną oraz profile zysku ciepła w oknie dialogowym Profil użytkowania. W razie potrzeby, należy zmienić Profil użytkowania, aby dostosować dane użytkowania odpowiednio do przepisów lokalnych oraz aby dopasować rzeczywisty profil użytkowania budynku.
•Instalacje budynku: Wprowadź informacje niezbędne do obliczeń energetycznych, związanych z instalacjami w budynku (ogrzewania, chłodzenia, ciepłej wody i wentylacji).
•Na koniec, aby umożliwić obliczenia głównych źródeł energii, emisji CO2 oraz kosztów energii, należy określić Źródła energii oraz Koszty energii w odpowiednich oknach dialogowych.
Oszacuj wydajność energetyczną budynku
Kliknij przycisk Rozpocznij symulację bilansu energetycznej w palecie Przeglądu modelu, aby rozpocząć Ocenę wydajności energetycznej w projekcie. Wbudowany, atestowany moduł VIP-Core wykonuje dynamiczną symulację energetyczną, która oblicza godzinowy bilans energetyczny w budynku i generuje Raport z bilansu energetycznego w budynku. Raport zawiera informacje na temat m.in. wydajności energetycznej struktur w projekcie, rocznego zużycia energii, bilansu energetycznego oraz poziomu emisji dwutlenku węgla.
