Profile użytkowania (Oszacowanie energetyczne)

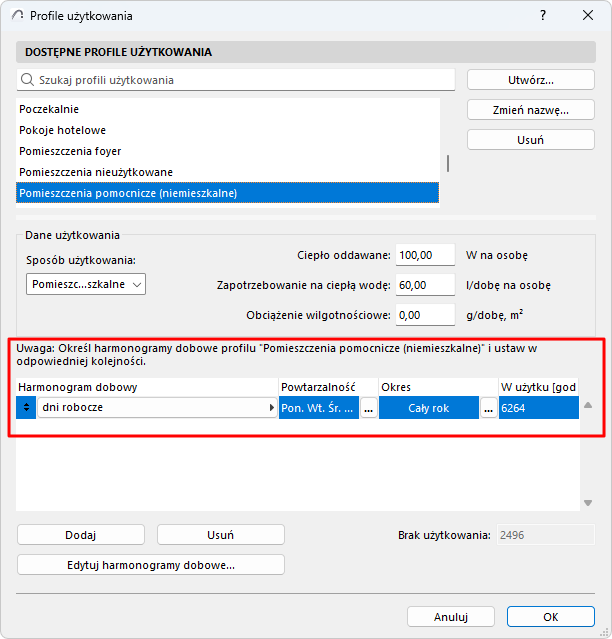

Otwórz to okno dialogowe z okna palety Przeglądu modelu znajdujące się w górnym prawym rogu, z menu Projekt > Oszacowanie energetyczne > Profil użytkowania, lub używając polecenia Opcje > Atrybuty elementów > Profile użytkowania.
Profil użytkowania jest parametrem Archicada. Osobny Profil użytkowania można przypisać każdemu blokowi termicznemu.
Każdy profil użytkowania powiązany jest z dziennym harmonogramem zawierającym następujące dane, według godziny, na pełny rok (łącznie 8760 godzin):
•Wymagany zakres Temperatury wewnętrznej
•Ciepło oddawane
•Ciepła woda
•Obciążenie wilgotnościowe

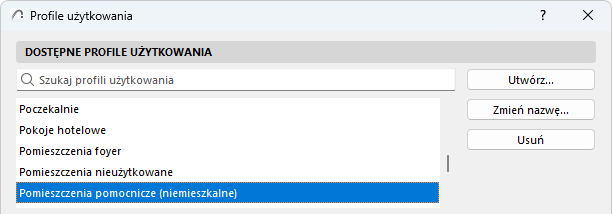

Z listy dostępnych profili domyślnych, wybierz profil użytkowania, który najlepiej odpowiada funkcji wybranemu blokowi termicznemu. Te wartości domyślne Archicada odzwierciedlają parametry Profilu użytkowania zgodnie z normą DIN 18599 - Wydajność energetyczna budynków.
Istnieje również możliwość utworzenia własnych lub zmiany nazwy Profili użytkowania z funkcją Oszacowania energetycznego w Archicadzie i dodania ich do listy Dostępnych profili użytkowania. Można je również edytować jeśli potrzeba, zmieniając wartości na liście codziennych harmonogramów przy pozycjach, do których się odnoszą.

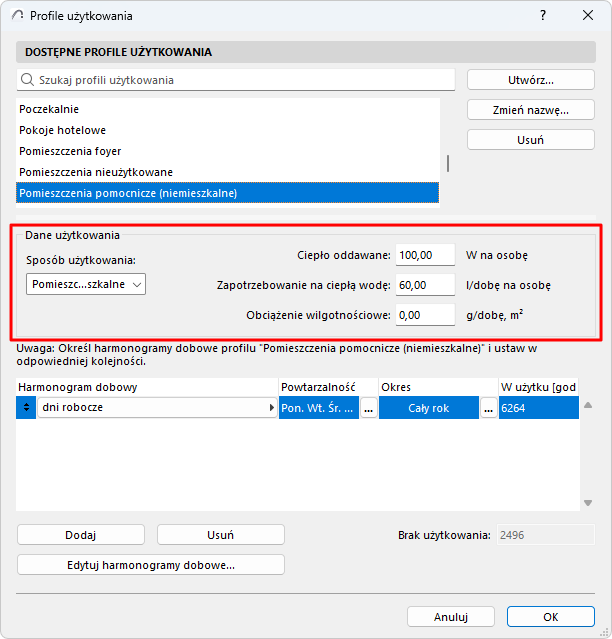

Dane użytkowania
Poniżej, można obejrzeć dane użytkowania dla wybranego Profilu użytkowania.
Zmień dowolną z tych wartości, aby lepiej odzwierciedlić funkcję bloku termicznego.
•Sposób użytkowania: Pomieszczenia mieszkalne lub Niemieszkalne
•Zysk ciepła od ludzi ilość ciepła wytwarzania przez ciała osób przebywających w budynku (W/na osobę)
•Zapotrzebowanie na ciepłą wodę: ilość ciepłej wody potrzebnej dla jednej osoby, odpowiednio do powiązanej funkcji budynku (l/dzień, na osobę)
•Obciążenie wilgotnościowe: ilość pary wodnej, która przenika do powietrza wewnętrznego w wyniku pracy budynku (l/dzień)

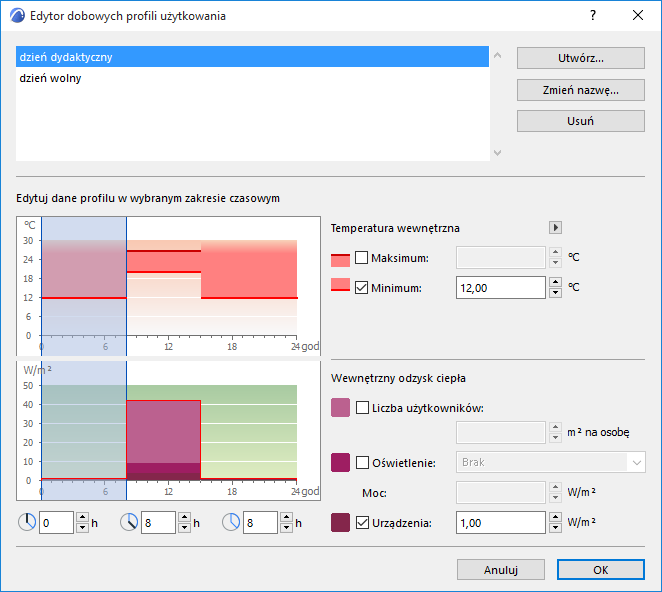

Edytor dobowych profili użytkowania
Zaznacz “Edytuj harmonogramy dobowe”, aby otworzyć Edytor profilu dobowego. To okno wyświetla dwa wykresy profili dobowych z odpowiednimi wartościami kluczowymi po prawej stronie każdego wykresu. Opcje te służą określeniu wymaganego zakresu temperatury wewnętrznej oraz liczby użytkowników, gęstości oświetlenia (LPD, w W/m2) oraz mocy urządzeń (LPD, in W/m2), zwiększające Wewnętrzny odzysk ciepła.

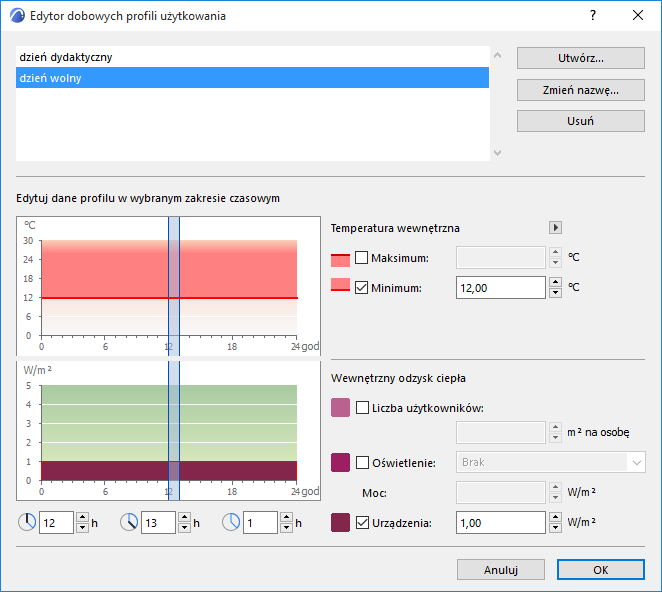

Teoretycznie istnieje możliwość określenia innych warunków użytkowania na każdą godzinę w roku za pomocą Edytora profilu dobowego.
Temperatura wewnętrzna: Określ godzinowo dozwolony zakres temperatury wewnątrz (maksimum i minimum) w ciągu dnia.
Wewnętrzny zysk ciepła: Określ czynniki, które powodują emisję energetyczną (Wewnętrzny odzysk ciepła) w ciągu dnia, na m2 powierzchni użytkowej (W/m2)
•Liczba użytkowników: Zapoznaj się z lokalnymi przepisami, aby wprowadzić wartość, która opisuje liczbę użytkowników dla wybranego użytkowania.
•Oświetlenie: Zaznacz pole Oświetlenie, a następnie wybierz rodzaj oświetlenia z listy rozwijanej. Domyślna wartość mocy dla wybranego typu oświetlenia zostanie wyświetlona w polu Moc. Wartość tę można dostosować ręcznie jeśli projekt oświetlenia jest dostępny na etapie oceny.
•Urządzenia: Zapoznaj się z lokalnymi przepisami, aby wprowadzić wartość opisującą liczbę urządzeń (Np.: telewizory, komputery, serwery) dla danego użytkowania.
Harmonogram eksploatacji rocznej
Ponieważ dane będą różne dla każdego dnia tygodnia oraz przez cały rok, Profil użytkowania zawiera liczbę dziennych harmonogramów, które odpowiadają poszczególnym zakresom danych oraz dniom tygodnia.
Dla każdego dziennego harmonogramu można skonfigurować następujące ustawienia:

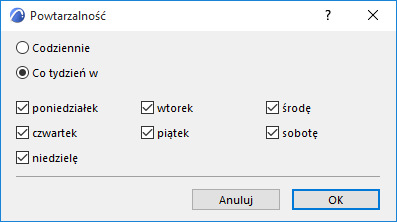

•Powtarzalność: dni tygodnia, kiedy obowiązuje dany harmonogram

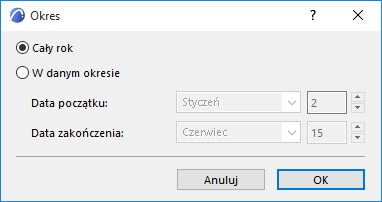

•Okres: okresy w roku symulacyjnym, podczas których realizowany jest harmonogram
Powtarzalność i okres określają Godziny użytkowania (całkowita liczba godzin, podczas których obowiązuje wybrany Harmonogram dzienny).

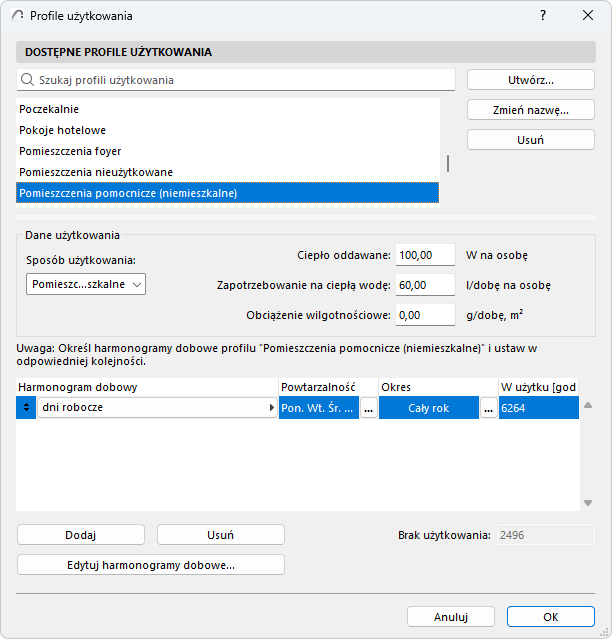

Jeśli licznik godzin Brak użytkowania w dolnym prawym roku Harmonogramu eksploatacji rocznej pokazuje jakąkolwiek inną liczbę niż 0, oznacza to konieczność wprowadzenia dalszych zmian w opcjach Powtarzalność i okres, ponieważ istnieją godziny w roku odniesienia, dla których nie przypisano harmonogramu użytkowania.
Jeśli licznik godzin w Nakładającym się użytkowaniu w dolnym prawym roku Harmonogramu eksploatacji rocznej pokazuje jakąkolwiek inną liczbę niż 0, oznacza to konieczność wprowadzenia dalszych zmian w opcjach Powtarzalność i okres, ponieważ istnieją godziny w roku odniesienia, dla których przypisano więcej niż jeden harmonogram użytkowania. Kliknij żółtą etykietę ostrzegawczą na nakładających się profilach.
