Instalacje w budynku (Oszacowanie energetyczne)

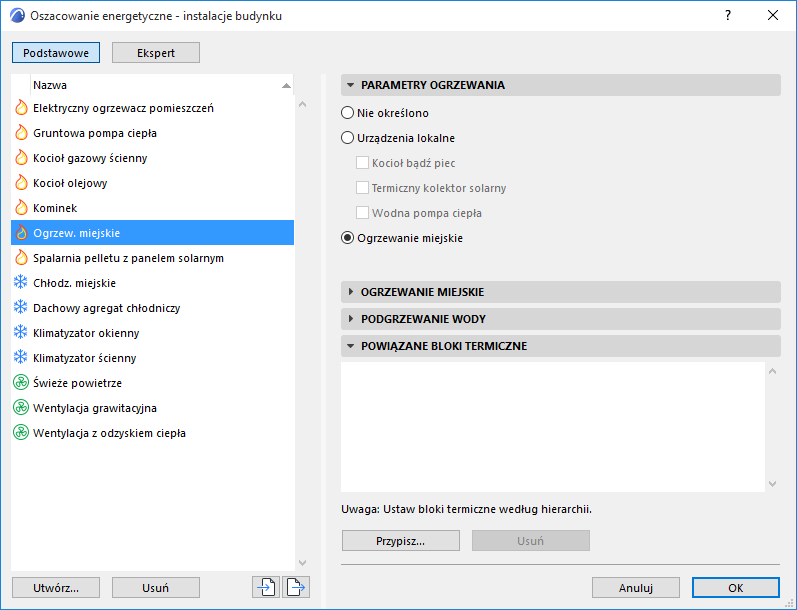

Otwórz okno dialogowe Instalacji w budynku poprzez:
•listę rozwijaną z palety Przeglądu modelu w górnym prawym rogu
•Projekt > Oszacowanie energetyczne > Instalacje w budynku lub
•stronę Bloki termiczne w palecie Przegląd modelu energetycznego
Użyj tego okna dialogowego, aby skonfigurować ustawienia instalacji budynku, które zapewnią komfortowe warunki wewnątrz (zgodnie z ustawieniami w oknie Profilu użytkowania) dla bloków termicznych modelu budynku.
Możesz wybrać domyślną wartość lub stworzyć własne Instalacje w budynku, które przypiszesz do każdego bloku termicznego.
W oknie dialogowym Instalacje w budynku przedstawione są wszystkie instalacje po lewej stronie i opcje odpowiadające każdej z nich po prawej. Treść opcji dotyczących instalacji w budynku po prawej stronie będzie się zmieniać w zależności od wybranej konfiguracji systemu. Użyj okna dialogowego Instalacje w budynku, aby dokonać edycji właściwości istniejących Instalacji w budynku, utworzyć nowe i przypisać je do bloków termicznych.

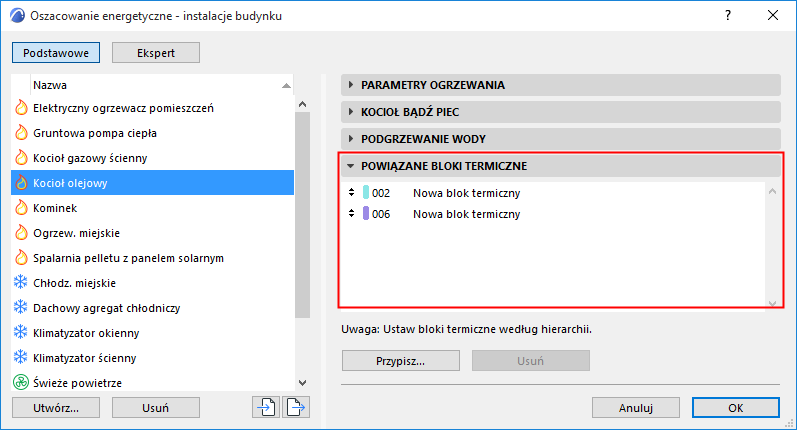

Zobacz lub edytuj listę bloków termicznych wykorzystujących wybraną instalację.
Uwaga: Istnieje również możliwość przypisania instalacji do bloków termicznych za pośrednictwem strony Bloki termiczne w palecie Przegląd modelu energetycznego.
Naciśnij przycisk Źródło energii z zakładki Kocioł bądź piec (Ogrzewanie) lub zakładki Ustawień Chłodzenie miejskie (Chłodzenie).

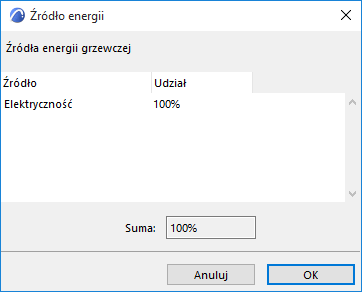

W oknie dialogowym Źródło energii, za pomocą menu rozwijanego wskaż źródła energii (Gaz ziemny, Propan, Olej opałowy, Drewno, Węgiel, Elektryczność lub Pellet) do Instalacji kocioł-piec lub Chłodzenia.
Jeśli budynek wykorzystuje więcej niż jedno źródło energii dla danego zastosowania, kliknij przycisk + (plus), a następnie wybierz dodatkowe źródło energii.
Określ proporcje wykorzystania każdego źródła, aby wartości te sumowały się do 100%.
Aby usunąć wiersz, kliknij przycisk - (minus).
Poniższa tabela przedstawia źródła energii wykorzystane podczas Oszacowania energetycznego zgodnie z rodzajem i kolorem wyświetlonym w Raporcie oceny bilansu energetycznego.
Aby opisać instalację grzewczą budynku, wybierz Ogrzewanie miejskie lub Urządzenia lokalne.
Ogrzewanie miejskie oznacza, że potrzeby ogrzewania w ocenianym budynku oraz/lub ciepłej wody spełniane są przez zakład zewnętrzny w formie ciepłej wody lub pary doprowadzonej przez rurociąg.
Za pomocą przycisku Źródło energii określ źródło lub kilka źródeł energii wykorzystanej przez nagrzewnicę wody.
Zobacz okno dialogowe Źródło energii.
Urządzenia lokalne
Wybierz jeden lub kilka urządzeń odpowiadających stosowanemu źródłu ciepła:
•Kocioł bądź piec
•Termiczny kolektor solarny
•Wodna pompa ciepła
Ustawienie każdej z opcji znajduje w odpowiednim oknie dialogowym w panelu poniżej.

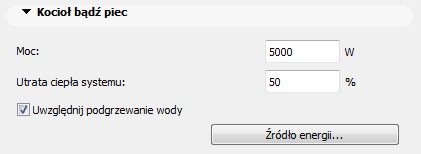

Dostosuj dane wydajności grzejnika, takie jak: Moc i Utrata ciepła systemu lub wykorzystaj inteligentne wartości domyślne skonfigurowane w programie.
Określ czy uwzględnić ciepłą wodę, czy nie.
Za pomocą przycisku Źródło energii określ źródło lub kilka źródeł energii wykorzystanej przez nagrzewnicę wody.
Zobacz okno dialogowe Źródło energii.

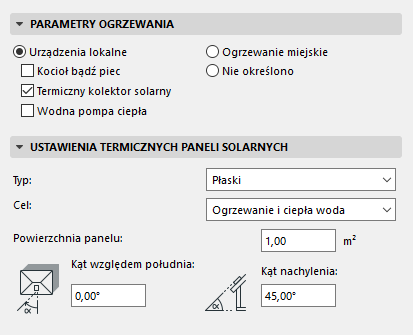

Ustawienia termicznych paneli solarnych
Panele cieplnego kolektora słonecznego służą do gromadzenia ciepła poprzez pochłanianie promieni słonecznych i przetwarza energię z promieniowania słonecznego w bardziej użyteczną formę.
•Typ: Wybierz Płaski lub Rurowy.
•Cel: Ustaw cel dla odzyskanej energii słonecznej: Ogrzewanie, Ciepła woda lub Oba.
Uwaga: Jeśli kolektory słoneczne wykorzystywane są do kilku celów, najwyższy priorytet zawsze ma wytwarzanie ciepłej wody. Oznacza to, że jeśli kolektor słoneczny nie może wytworzyć wystarczającej ilości energii do zasilenia wszystkich celów, najpierw dostarczy tę energię do nagrzewnicy wody a pozostałą energię wykorzysta do ogrzewania pomieszczeń.
Wskaż dane dotyczące geometrii kolektora wymagane do obliczeń:
•Powierzchnia panelu
•Kąt orientacji na Południe (lub na Północ, w przypadku lokalizacji położonych na południowej półkuli)
•Kąt nachylenia

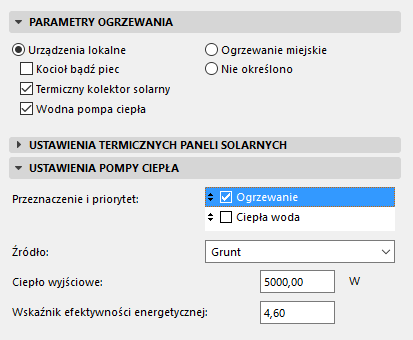

Wskaż przeznaczenie i priorytet instalacji (przeciągnij i upuść elementy w żądanej kolejności) oraz źródło.
Parametry systemu można również dostosować lub wykorzystać inteligentne wartości domyślne skonfigurowane w programie.

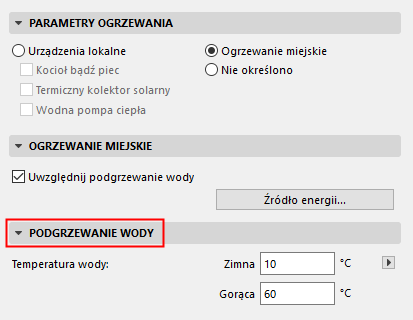

Wprowadź docelowe wartości temperatury zimnej i ciepłej wody. Procedura obliczeniowa wykorzystuje te dane w celu obliczenia zapotrzebowania na energię potrzebną do ogrzania wody.
Aby zmienić jednostkę temperatury (stopnie Celsjusza lub Fahrenheita), kliknij strzałkę obok pola służącego do wpisu danych.
Uwaga: W przypadku innych jednostek (niż jednostki temperatury), Oszacowanie energetyczne posługuje się jednostkami obliczeniowymi zdefiniowanymi przez użytkownika w Archicadzie, w folderze Opcje > Preferencje Projektu > Jednostki dla zestawień.
Zobacz Preferencje jednostek obliczeniowych.

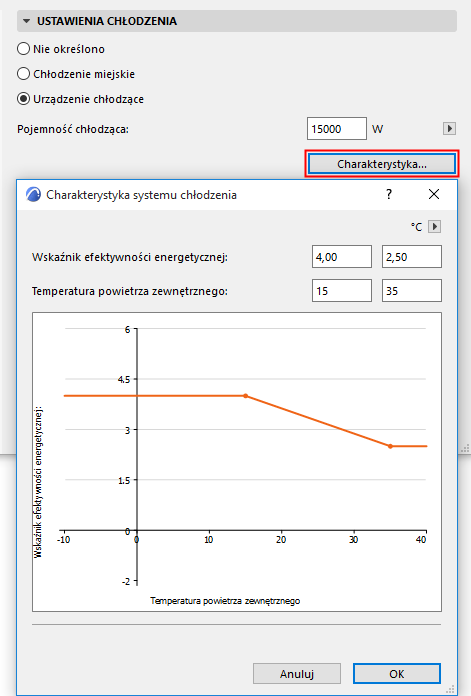

Użyj tego okna dialogowego, aby opisać układ chłodzący budynku lub skorzystaj z inteligentnych wartości domyślnych skonfigurowanych w programie.
•Urządzenie chłodzące oznacza, że w budynku planuje się instalację klimatyzacji. Kliknij Charakterystyka, aby zobaczyć i dokonać edycji wykresu wydajności układu chłodzenia.
•Chłodzenie miejskie: W niektórych krajach, chłodne powietrze może być doprowadzane ze źródła zewnętrznego. Jeśli budynek jest podłączony do takiego zewnętrznego systemu chłodzenia, należy wybrać opcję Centralne i użyć przycisku Źródło energii.
Zobacz Źródło energii, aby określić źródło lub kilka źródeł energii wykorzystywanej przez miejski zakład chłodzenia.

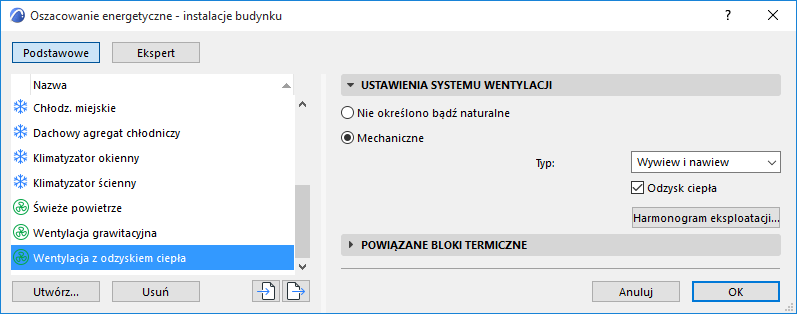

Wskaż rodzaj wentylacji stosowanej w budynku: “Nie określono bądź naturalna” lub mechaniczna Oba rodzaje wentylacje może skonfigurować w opcji Stała prędkość wymiany powietrza oraz Czasowa prędkość wymiany powietrza.
Nie określono bądź wentylacja naturalna
Wentylacja naturalna bez Systemów instalacji; naturalne prądy powietrza doprowadzają świeże powietrze do budynku i odprowadzają zużyte powietrze na zewnątrz. Wentylacja naturalna jest rozwiązaniem preferowanym z punktu widzenia ekologii, ale z uwagi na ograniczone możliwości sterowania przepływem powietrza, jej użycie ogranicza się głównie do budynków mieszkalnych.
Mechaniczne
W przypadku budynków innych niż mieszkalne, normy narzucają surowe wartości współczynnika wymiany powietrza, które wymuszają użycie jednego z systemów wentylacji mechanicznej:
•Systemy nawiewu bazujące na wentylatorach dostarczających świeże powietrze do bloków termicznych.
•Systemy wywiewu bazujące na wentylatorach wyprowadzających zużyte powietrze z bloków termicznych.
•Systemy nawiewu i wywiewu mechanicznie kontrolują zarówno pobór jak i wyprowadzanie powietrza.
•Odzysk ciepła: Mechaniczne systemy wentylacji mogą (choć nie jest to konieczne) być wyposażone w moduły odzysku ciepła typu powietrze-powietrze. Użyj specjalnego pola aby określić to ustawienie.
Uwaga: Sterowanie odzyskiem energii z powietrza wylotowego dostępne jest tylko jeśli wybrano system wentylacji obejmujący mechaniczny układ wylotowy. Jeśli Twój typ wentylacji jest ustawiony jako Grawitacyjny, te opcje pozostaną nieaktywne.
System rekuperatorów umożliwia odzyskanie części ciepła z powietrza wyprowadzanego mechanicznie przez system wentylacji.
•Stała prędkość wymiany powietrza: Wprowadź wartość godzinowej prędkości wymiany powietrza. Jego wartość docelowa wynika z norm obowiązujących w danym kraju i różni się w zależności od funkcji budynku oraz warunków klimatycznych.

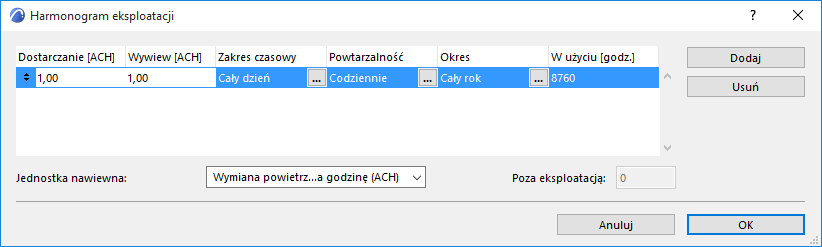

•Czasowa prędkość wymiany powietrza: Dane dotyczące wywiewu i nawiewu mogą różnić się zależnie od dnia tygodnia oraz pory roku. Harmonogram eksploatacji systemu wentylacyjnego może składać się z dowolnej liczby harmonogramów dobowych, które odpowiadają konkretnym zakresom danych i dniom tygodnia.
Dla każdego dziennego harmonogramu można skonfigurować następujące ustawienia:

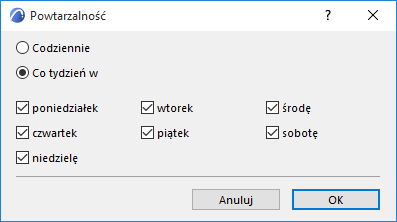

•Powtarzalność: dni tygodnia, kiedy obowiązuje dany harmonogram

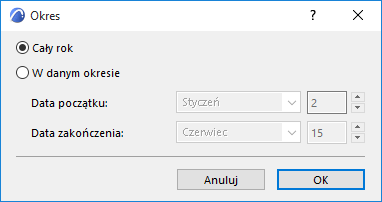

•Okres: okresy w roku symulacyjnym, podczas których realizowany jest harmonogram
Powtarzalność i okres określają Godziny użytkowania (całkowita liczba godzin, podczas których obowiązuje wybrany Harmonogram dzienny).
Jeśli licznik godzin Poza eksploatacją w dolnym prawym roku Harmonogramu eksploatacji rocznej pokazuje jakąkolwiek inną liczbę niż 0, oznacza to konieczność wprowadzenia dalszych zmian w opcjach Powtarzalność i okres, ponieważ istnieją godziny w roku odniesienia, dla których nie przypisano harmonogramu użytkowania.
Jeśli licznik godzin w Nakładającym się użytkowaniu w dolnym prawym roku Harmonogramu eksploatacji rocznej pokazuje jakąkolwiek inną liczbę niż 0, oznacza to konieczność wprowadzenia dalszych zmian w opcjach Powtarzalność i okres, ponieważ istnieją godziny w roku odniesienia, dla których przypisano więcej niż jeden harmonogram użytkowania.
