Współpraca z oprogramowaniem ekologicznym (Oszacowanie energetyczne)
Współpraca z innym oprogramowaniem pozwala zwiększyć wydajność pracy całego zespołu i znacznie obniża koszty projektu. Oszacowanie energetyczne pozwala wyeksportować geometrię projektu i dane dotyczące właściwości pochodzące z modelu Archicada. Za pomocą platform komunikacyjnych można przenosić dane dotyczące modelu architektonicznego budynku bezpośrednio do narzędzi analizujących wydajność, eliminując potrzebę wykonania czasochłonnych symulacji ilościowych i przemodelowania geometrii budynku.

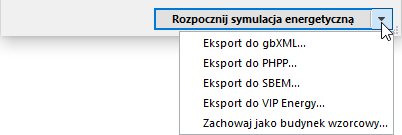

Kliknij strzałkę obok przycisku Rozpocznij symulację energetyczną, aby wyświetlić dostępne formaty plików do eksportu danych.
Uwaga: Dostępnych jest pięć różnych formatów eksportu. Pierwsze dwa (Eksport do gbXML i Eksport do PHPP) dostępne są w każdej wersji Archicada jako funkcje standardowe. Trzy ostatnie (Eksport do SBEM, Eksport do VIP Energy i Zachowaj jako budynek wzorcowy) to funkcje dostępne wyłącznie dla dodatku EcoDesigner STAR, sprzedawanego oddzielnie, opcje dostępne tylko dla klientów SSA/Forward oraz posiadaczy Licencji Edukacyjnej.
Eksport do gbXML
XML - rozszerzalny język znaczników - to język programowania, umożliwiający przekazywanie informacji pomiędzy programami. Otwarty schemat Green Building XML (gbXML) ułatwia przesył danych BIM do narzędzi służących do analizy energetycznej. Format gbXML jest obsługiwany przez wiodącą aplikację 3D BIM oraz największe narzędzia do analizy wydajności, dzięki czemu stał się standardem branżowym zapewniającym współpracę BIM z SIM .

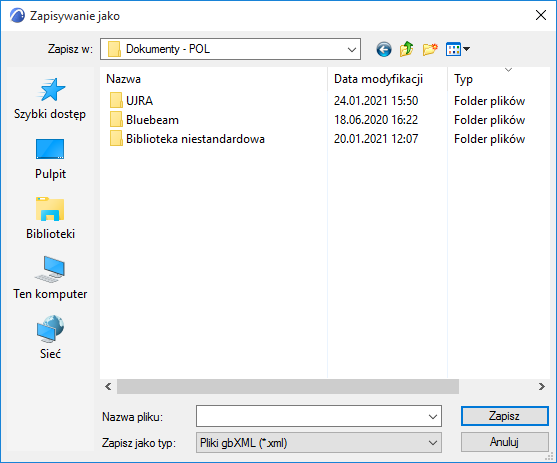

Za pomocą specjalnego panelu do eksportu można zapisać geometrię projektu i dane właściwości pochodzące z modelu Archicada w formacie pliku gbXML..

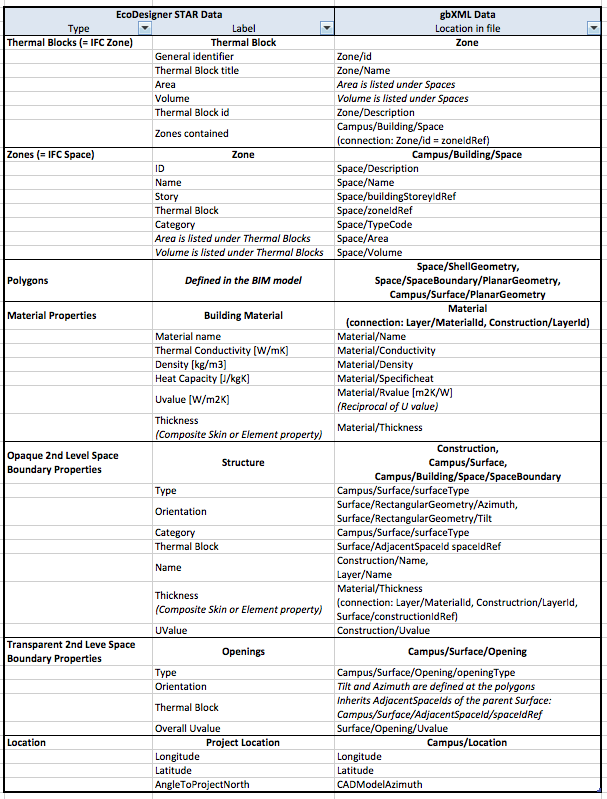

Niżej przedstawione dane projektu eksportowane są z Archicada za pośrednictwem gbXML:

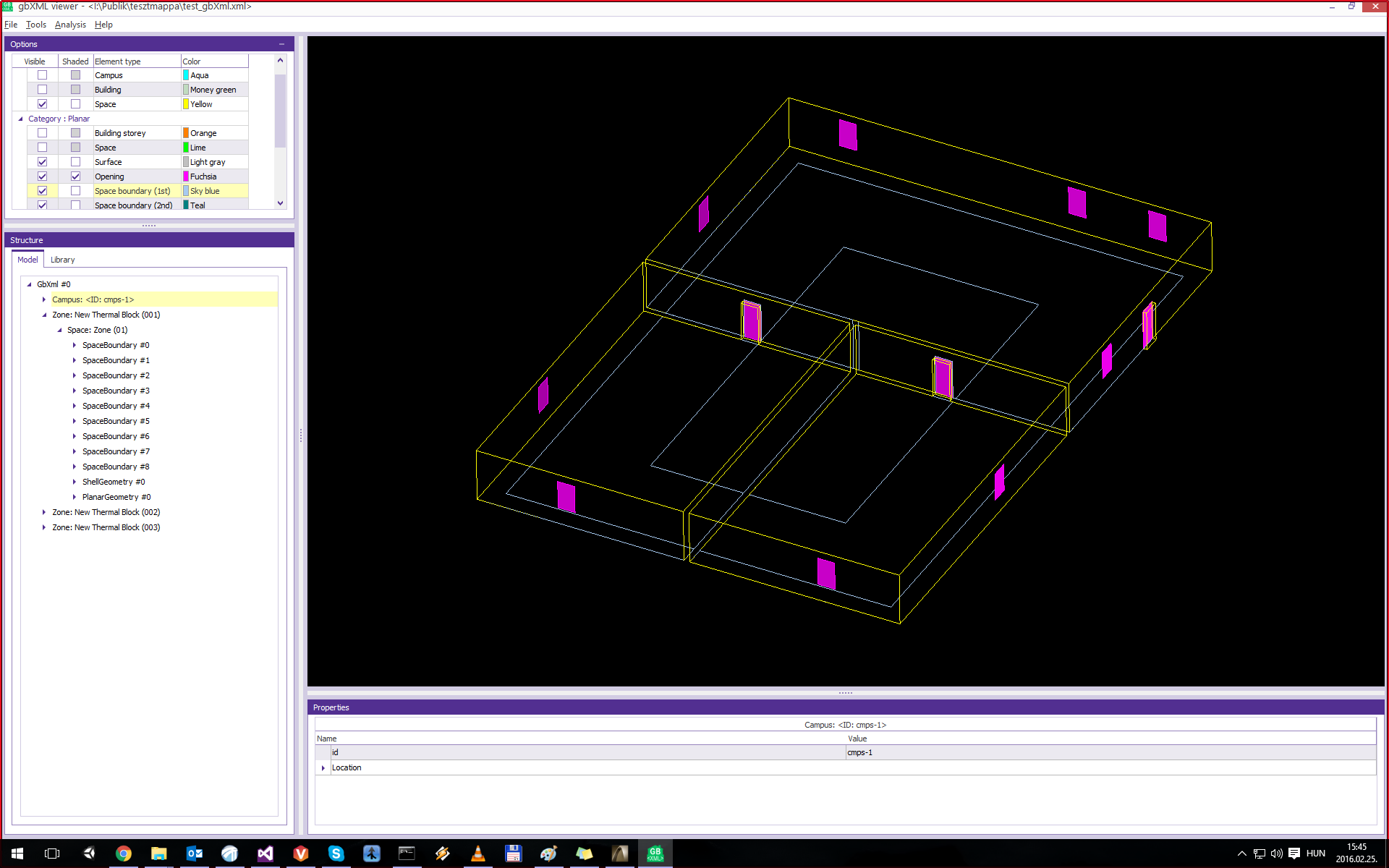

Protokół gbXML opisuje model 3D budynku w podobny sposób do IFC. Wizualizacji modelu gbXML można dokonać za pomocą specjalnych przeglądarek lub interfejsów graficznych w programach służących do symulacji wydajności budynków kompatybilnych z formatem gbXML.
Eksport do PHPP
Certyfikowane budynki Passivhaus (głównie niewielkie domy mieszkalne) projektowane są zgodnie z surowymi, ale prostymi wytycznymi, mającymi na celu osiągnięcia wysokiej wydajności energetycznej. PHPP to arkusz Excela utworzony przez Instytutu Darmstadt Passivhaus, służący do obliczania i zapisywania wydajności energetycznej projektów ubiegających się o akredytację Passivhaus.
Archicad obsługuje zarówno wersje 7, jak i 9 PHPP.
Uwaga: Arkusz Excel PHPP to niezależny produkt Instytutu Darmstadt Passivhaus niestanowiący części Archicada firmy Graphisoft. Więcej informacji na temat PHPP i Instytutu Passivhaus można znaleźć na jego oficjalnej stronie internetowej, pod adresem http://www.passiv.de/

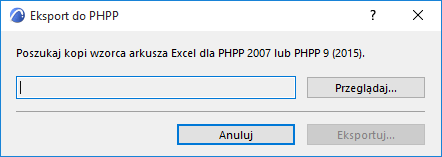

Przycisk Eksport do PHPP uruchamia okno dialogowe Eksportu do PHPP, umożliwiające wysłanie modelu informacji o budynku do arkusza Excel wskazanego do obróbki końcowej.
Za pomocą panelu Eksport do PHPP można odnaleźć oficjalny arkusz Excel PHPP, który może zostać zastosowany jako szablon, a następnie zapisać plik Excel PHPP danego projektu pod inną nazwą.
Kolejne obrysy przestrzeni drugiego poziomu i dane dotyczące właściwości materiałów zostaną wyeksportowane z Archicada do odpowiednich pól arkusza PHPP właściwego dla projektu:
Dyrektywa Passivhaus określa odpowiednie wartości progowe dla danego rocznego zapotrzebowania na ciepło użytkowe i chłodzenie (15 kilowatogodzin na metr kwadratowy, maks. 1 rok), całkowite roczne właściwe zapotrzebowanie na energię pierwotną (mniej niż 120 kilowatogodzin na metr kwadratowy rocznie) i średnią wymianę jonową (maks. 0,6/godz).

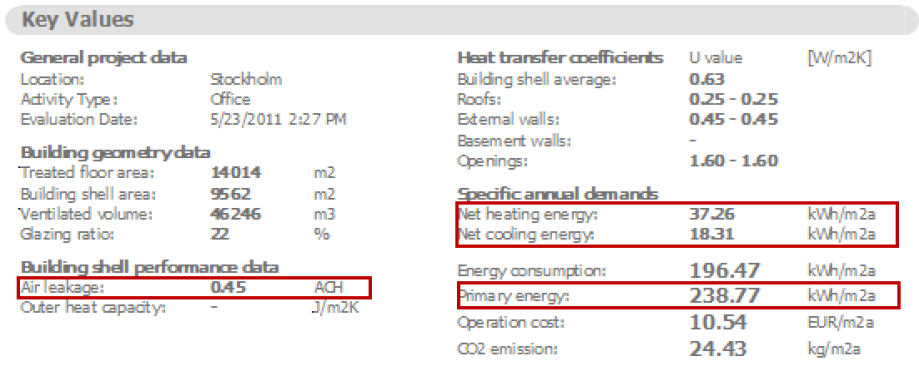

Uwaga: Część Raportu Oszacowania energetycznego dotycząca Wartości kluczowych, przedstawia dane na temat wydajności, zgodne z obliczeniami modułu VIP-Core.
Oszacowanie energetyczne w Archicadzie może służyć do zaprojektowania budynku tak energooszczędnego, jak budynek Passivhaus. Jednak, aby zastosować oficjalną akredytację Passivhaus, należy również wypełnić i wysłać arkusz Excel PHPP do Instytutu Passivhaus.
