Komunikaty ze wskazówkami (Oszacowanie energetyczne)

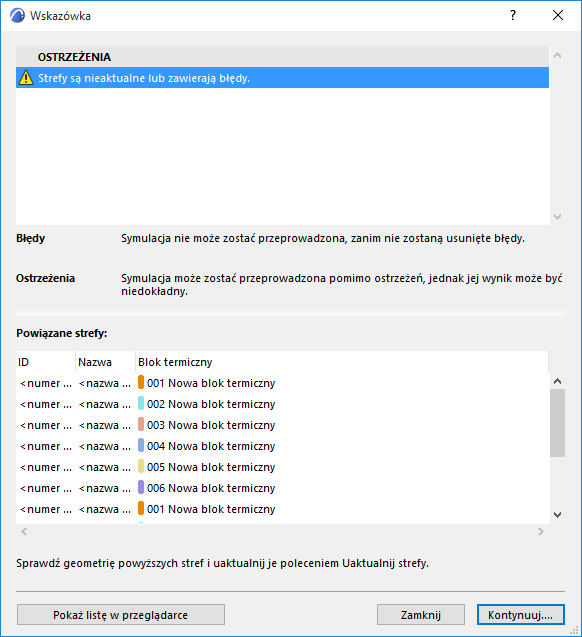

Okno dialogowe “Komunikatów ze wskazówkami" pojawi się jeśli:
•wymagane dane nie są wystarczające
Zobacz Przypisanie i wprowadzenie dodatkowych danych.
•występują błędy w symulacji
Zobacz Dynamiczna procedura symulacji VIP-Core (Oszacowanie energetyczne).
Należy naprawić błędy, aby móc przejść dalej. Jednak rozwiązywanie sytuacji, w których wyświetlone zostało ostrzeżenie, jest opcjonalne.
(wymagane rozwiązanie przed podjęciem dalszej pracy)
•Właściwości fizyczne zastosowanych materiałów nie zostały określone.
–Ikona błędu: "Materiały budowlane z brakującymi właściwościami"
–Lista brakujących Materiałów budowlanych
–Do zrobienia: Wybierz Materiał budowlany z właściwego okna i w zakładce Właściwości fizyczne wprowadź brakujące wartości (muszą one być większe od zera).
•“Dane klimatu są niedostępne.” (brak lub serwer jest niedostępny)
–Ikona błędu "Dane klimatu są niedostępne".
–"Aby zmienić dane klimatyczne, w palecie Przegląd modelu energetycznego otwórz okno dialogowe Parametry środowiska"
•“Brakuje jednego lub kilku użytych rodzajów Materiałów budowlanych/struktury warstwowej”
–Ikona błędu, "Brak atrybutów w strukturach".
–Lista struktur z brakującymi Materiałami budowlanymi.
–"Zaznacz elementy modelu i zmień atrybut Materiałów budowlanych."
•“Błąd działania symulacji bilansu energetycznego". (błędy procedury podczas godzinowej symulacji energetycznej)
–Ikona błędu , “Błędu procedury symulacji”
–Lista <kod błędu procedury + opis>.
–Do zrobienia: “Skontaktuj się z pomocą techniczną:”
•“Nie wybrano właściwego profilu użytkowania."
–Ikona błędu, "Profil użytkowania nie został odnaleziony".
–Do zrobienia: ”Wybierz jeden z dostępnych profili w oknie dialogowym Profile użytkowania..”
•“Błąd analizy modelu energetycznego."
–Ikona błędu, "Analiza modelu energetycznego nie odnalazła żadnej struktury ani otworów."
–Do zrobienia: "Sprawdź geometrię powyższych stref i uaktualnij je poleceniem Uaktualnij strefy".
Ostrzeżenia i zalecane rozwiązania
(rozwiązanie przed podjęciem dalszej pracy nie jest wymagane)
•“Strefy są nieaktualne lub zawierają błędy.” (tzn. błędna data, nałożone strefy, które nie zostały przypisane do żadnego TB) - strefy znajdujące się na warstwach ukrytych będą niewidoczne.
–“Nieaktualne strefy.”
–Lista stref - ID Strefy, nazwa strefy, nazwa bloku termicznego
–Do zrobienia: “Sprawdź geometrię powyższych stref i uaktualnij je poleceniem Uaktualnij strefy.”
•“Istnieją różnice danych lokalizacyjnych pomiędzy lokalizacją projektu a danymi klimatycznymi."
–Ikona ostrzegawcza, "Dane lokalizacyjne są niezgodne pomiędzy lokalizacją projektu a danymi klimatycznymi."
–Do zrobienia: "Zmodyfikuj ustawienia w oknie dialogowym Ustawienia lokalizacji bądź zmień ustawienia klimatu w oknie dialogowym Parametry środowiska, dostępnym poprzez paletę Przegląd modelu energetycznego".
•Niezgodna, uproszczona instalacja jest przypisana do bloku termicznego.
“Bloki termiczne, którym przypisano uproszczone instalacje budynku.”
–Lista bloków termicznych - kolor, liczba, nazwa.
–Do zrobienia: “Wybierz szczegółowe ustawienia w oknie Instalacji budynku i dodaj szczegóły systemów HVAC zastosowanych w budynku."
•“Powłoka budynku zawiera przynajmniej jeden pusty otwór.”
–Ikona ostrzegawcza, "Powłoka budynku nie jest zamknięta, ponieważ w zewnętrznej ścianie znajduje się pusty otwór."
–Do zrobienia: "Przejrzyj listę otworów i zmodyfikuj puste otwory jeśli jest to konieczne."
W oknie dialogowym Struktur i otworów, obok punktów wymagających wprowadzenia lub poprawy danych pojawia się żółty wykrzyknik. (Lista pozycji problematycznych jest podświetlona na różowo.)
Zobacz Przypisanie i wprowadzenie dodatkowych danych.

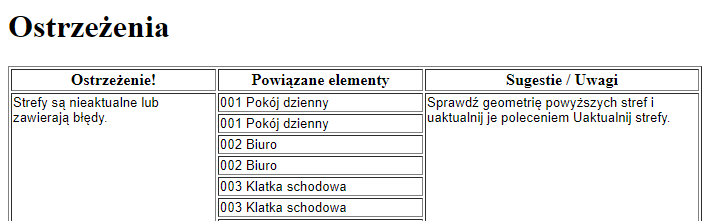

Pokaż listę w przeglądarce
•Naciśnij przycisk Pokaż listę w przeglądarce w oknie dialogowym Komunikatów zawierających wskazówki, aby wyświetlić listę błędów i ostrzeżeń w przeglądarce. W ten sposób lista może pozostać otwarta podczas naprawiania modelu budynku w Archicadzie, zgodnie z zaleceniami przedstawionymi w polu Sugestie / Uwagi.
