Wewnętrzne strefy pomieszczeń dla Oszacowania energetycznego

Utwórz strefę w każdej klimatyzowanej przestrzeni w budynku przy użyciu wyłączenie Wewnętrznej krawędzi konstrukcji stref.

Oszacowanie energetyczne nie jest kompatybilne ze strefami tworzonymi za pomocą Metody ręcznej. Strefy muszą bezpośrednio przylegać do powierzchni sąsiadujących elementów, zatem metoda konstrukcji strefy przez Linię odniesienia w tym przypadku nie będzie miała zastosowania przy modelowaniu energetycznym.

Strefy Archicada wewnątrz przestrzeni wewnętrznych w projekcie

Granica stref 3D

Podczas wstawiania stref na rzucie, należy sprawdzić, czy są one całkowicie otoczone granicami stref.

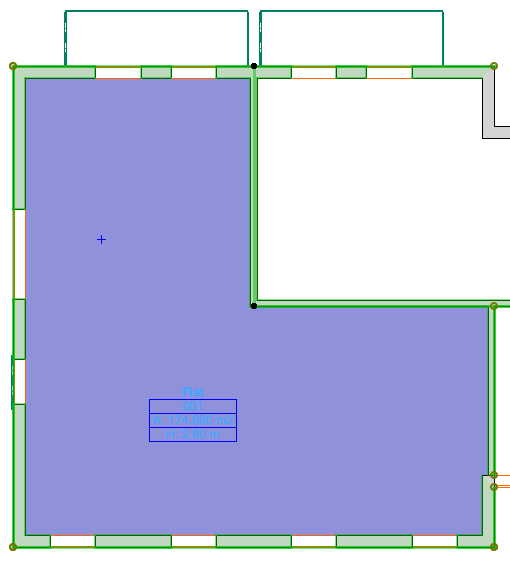

•Wszystkie ściany w Archicadzie (w tym profilowane przegrody strukturalne) automatycznie zachowują się jak granice stref.

•(Jeśli używasz stropów jako dolnych lub górnych granic strefy, sprawdź czy poziom strefy oraz/lub wysokość ustawione są tak, aby poziome powierzchnie stref stykały się z wewnętrzną krawędzią Stropu (stropów).

•Jeśli dachy, siatki, powłoki, kształty lub obiekty bibliotecznej Archicada stosowane są jako granice strefy, poza utworzeniem strefy wymagane jest dodatkowe działanie. W takich sytuacjach:

–Narysuj strefę ręcznie i sprawdź, czy wystaje ona całkowicie ponad elementy graniczne strefy dachu, siatki czy powłoki.

–Użyj polecenia z menu Projekt > Połącz, np. Docinanie elementów lub działania na bryłach, aby utworzyć strefę z zaznaczonymi granicami strefy oraz skonfigurować połączenie pomiędzy nimi.

Granice strefy 2D

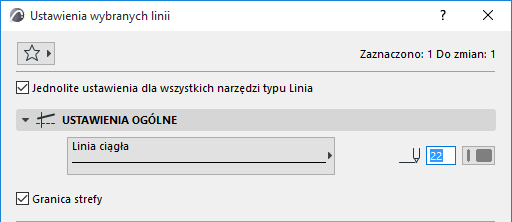

Jako granice strefy 2D można również określić linie na rzucie. Zaznacz linię (linie), które mają spełniać funkcję granicy strefy i zaznacz pole Granica strefy w oknie Ustawień wyboru linii.

Istnieje kilka scenariuszy modelowania, które będą wymagały skonfigurowania linii jako granic strefy. Na przykład:

•Modelowanie stref obwodu w projektach Rdzenia i Powłoki

•Atria w budynkach

•Przestrzenie zawierające kilka, zdecydowanie różnych poziomów podłogi oraz/lub dachów.

Strych z innym poziomem podłogi i dachu

Uaktualnij strefy

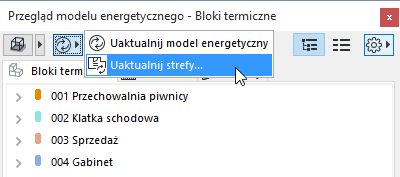

Po zmianie geometrii stref lub granic stref, użyj polecenia Uaktualnij strefy znajdującego się w górnym lewym roku palety Przeglądu modelu energetycznego. Dzięki temu, model energetyczny będzie odzwierciedlał aktualny stan modelu Archicada.

Zasady modelowanie stref

•Na każdej kondygnacji w Archicadzie, należy modelować osobne strefy dla wielokondygnacjowych przestrzeni wewnętrznych (np. schodów, atriów).

Schody - modelowanie wielokondygnacjowej przestrzeni wewnętrznej

•Ściany adiabatyczne to ściany bryły budynku, które oddzielają ogrzewane pomieszczenia. Zwane są adiabatycznymi ponieważ nie przepuszczają ciepła. Typowym przykładem jest ściana ognioodporna oddzielająca domki szeregowe lub inne sąsiadujące budynki.

W takich sytuacjach, należy modelować powierzchnie sąsiadujących budynków za pomocą cienkich stref Archicada. Użyj oddzielnej strefy dla każdej kondygnacji w projekcie.
