Widok modelu energetycznego budynku

Przegląd modelu energetycznego w Oszacowaniu energetycznym działa tylko dla widocznych elementów; w związku z tym zaleca się utworzenie widoku na potrzeby analizy energetycznej. Skorzystaj z widoczności warstw, aby osiągnąć pożądany efekt. Upewnij się, że strefy są widoczne.

Uwaga: Obszar zaznaczenia nie filtruje elementów pod kątem analizy energetycznej.

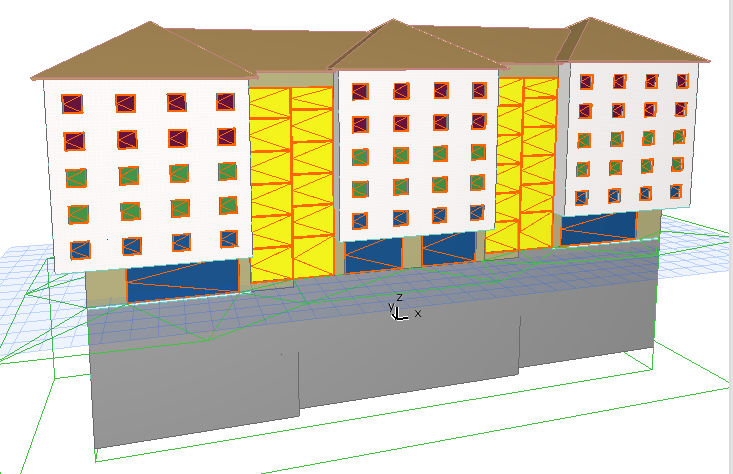

Widok modelu energetycznego budynku

Widok modelu energetycznego budynku musi pokazywać wszystkie elementy budynku, które mają zostać uwzględnione w oszacowaniu energetycznym (strefy wewnętrznych pomieszczeń, elementy powłoki budynku, struktury wewnętrzne o dużej masie termicznej, siatka terenu) i nie pokazywać tych, nie zostaną uwzględnione (meble, strefy inne niż te przedstawiające klimatyzowane pomieszczenia w budynku, oddzielne równoległe elementy reprezentujące struktury warstwowe).
