Utwórz nowe Odniesienie do klasy

Odniesienie do klasy (IfcClassificationReference) porządkuje elementy IFC w postaci kategorii. Wszystkim elementom projektu (np. budynkom, kondygnacjom, elementom budynków lub strefom) można przypisać identyfikator odniesienia elementu, atrybut nazwy klasyfikacji oraz inne opcjonalne parametry.

Elementy można sklasyfikować według tego systemu zarówno w Menedżerze projektu IFC, jak i oknie dialogowym Ustawień.

Przykład

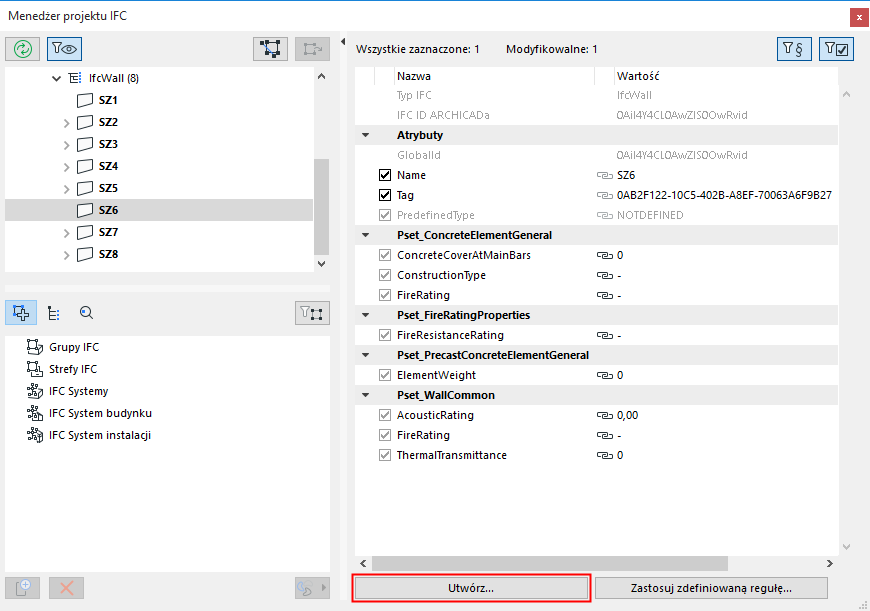

1.W Menedżerze Projektu IFC kliknij Nowa.

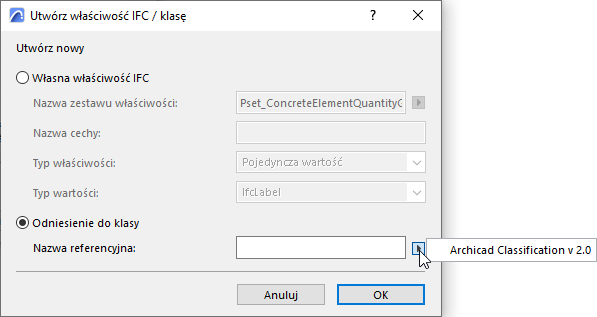

2.Kliknij przycisk Odniesienie do klasy i nadaj odniesieniu nową nazwę. Tutaj również można wybrać z listy istniejących nazw Odniesień klasyfikacji uprzednio zdefiniowanych dla tego samego typu elementu (kliknij ikonę strzałki, aby otworzyć listę).

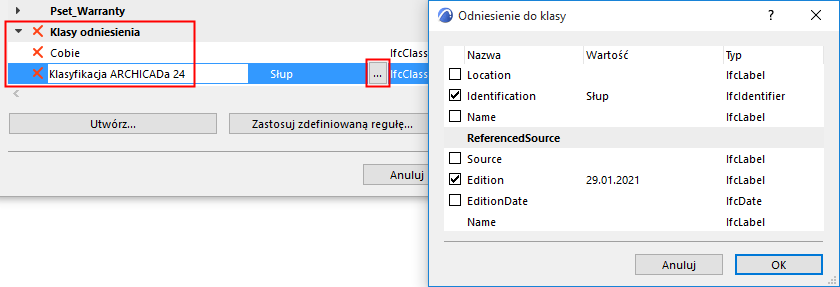

•Przypisz wartości. Przykładowe Odniesienie do klasy posiada 8 elementów do zdefiniowania/edycji (najważniejsze to “Nazwa” i identyfikator danych odniesienia do klasy (“Identyfikacja”)).


Aby zdefiniować wartości własnych danych Odniesienia do klasy, należy wprowadzić je ręcznie lub skorzystać z polecenia Zastosuj zdefiniowaną regułę:

Zobacz Zastosuj zdefiniowane reguły.
