Konwersja geometrii dla importu IFC

Plik > Współdziałanie > IFC > Translatory IFC

Wybierz translator, który chcesz importować i otwórz ustawienie Konwersja geometrii.

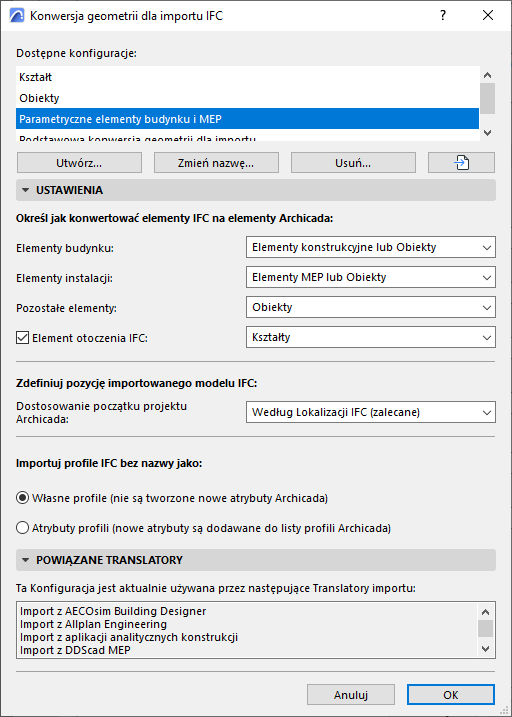

To okno dialogowe służy do określania sposobu konwersji geometrii importowanych elementów IFC.

Elementy budynku

Przelicz na:

•Elementy konstrukcyjne lub Obiekty

•Elementy konstrukcyjne lub Kształty

Za pomocą tych opcji, elementy IFC o nadrzędnym typie IfcBuilding (IfcWall, IfcColumn, IfcBeam, etc.) importowane są jako edytowalne elementy (“Elementy konstrukcji”: Ścianę, Słup, Belkę itp.)

Korzyścią wynikającą z konwersji importowanych elementów w elementy konstrukcji jest fakt, że zachowują one parametry i będzie można dla nich zastosować funkcje programu (np. automatyczne przecięcia).

Nawet po wybraniu opcji “Element konstrukcji”, niektórych elementów nie będzie można importować w tej postaci: np. elementów niewytłaczanych (o geometrii BREP) lub elementów nieposiadających odpowiednika w Archicadzie).

dla takich elementów można wybrać konwersję jako edytowalny kształt lub obiekt (“inaczej Obiekty/inaczej Kształty”).

•Kształty

•Obiekty

–Konwersja elementów w Kształty lub Obiekty zapewnia import idealnej geometrii.

–Powstałe Kształty będzie można edytować.

–Powstałe Obiekty będą elementami bibliotecznymi, a ich podtyp będzie odpowiadał typowi elementu IFC: na przykład: IfcColumn przekonwertowany w Obiekt będzie miał podtyp “Słup”.

Elementy instalacji

Ta opcja dotyczy importowanych elementów o domenie Instalacje (IfcDistributionElement).

Te elementy można przekonwertować do jednego z trzech wyników:

•Kształty

•Obiekty

–Konwersja elementów w Kształty lub Obiekty zapewnia import idealnej geometrii.

–Powstałe Kształty będzie można edytować.

–Powstałe Obiekty będą elementami bibliotecznymi, a ich podtyp będzie odpowiadał typowi elementu IFC: na przykład: IfcColumn przekonwertowany w Obiekt będzie miał podtyp “Słup”.

•Element instalacji: ta opcja generuje parametryczne elementy instalacji z elementów instalacji projektu. Nawet jeśli wybierzesz tę opcję, model instalacji IFC może nie zawierać wystarczających danych do wygenerowania parametrów. W takim przypadku wygenerowane zostaną elementy wyposażenia systemów instalacji nieposiadające parametrów, lub w przypadku ograniczonych danych - Obiekty.

Pozostałe elementy

Ta opcja określa sposób konwersji elementów niebędących elementami budynku ani elementami instalacji (np. umeblowanie czy elementy transportowe).

•Kształty

•Obiekty

–Konwersja elementów w Kształty lub Obiekty zapewnia import idealnej geometrii.

–Powstałe Kształty będzie można edytować.

–Powstałe Obiekty będą elementami bibliotecznymi, a ich podtyp będzie odpowiadał typowi elementu IFC: na przykład: IfcColumn przekonwertowany w Obiekt będzie miał podtyp “Słup”.

Geometria otoczenia IFC (IFC Site)

Zaznacz to pole jeśli chcesz, aby geometria zawarta była w importowanym obiekcie IfcSite.

Wskaż, czy konwertowany element ma być edytowalnym Kształtem, czy Obiektem. (Geometrii IfcSite nie można przekonwertować na Siatkę)

Zdefiniuj pozycję importowanego modelu IFC

Dostosowanie początku projektu Archicada:

•Położenie otoczenia IFC (zalecane)

•Według Globalnego początku IFC

Importuj nienazwane profile IFC

Wybierz sposób obsługi nienazwanych importowanych profili IFC:

•Profile własne (ta opcja nie tworzy nowych atrybutów w projekcie)

•Atrybuty profilu (nowe atrybuty profilu zostają dodane do projektu)

Uwagi na temat Konwersji geometrii

•Liczba nowo utworzonych elementów geometrycznych (podczas generowania Kształtów) lub części bibliotecznych (podczas generowania Obiektów) jest ograniczona do minimum.

•Obiekty można wstawić do Biblioteki wewnętrznej projektu lub zapisać w podanej bibliotece zewnętrznej (zobacz Lokalne preferencje IFC).

•Niektóre modele IFC mogą zawierać elementy o specjalnej geometrii, których nie można zamienić w Kształty nawet po wybraniu opcji konwersji w Kształty. W tym przypadku, Archicad wygeneruje Obiekty, aby zapewnić import doskonałej geometrii.

•Zaimportowane elementy IfcSpace będą zawsze generowane jako Strefy, które zawsze zachowają oryginalną geometrię importowanych elementów.
