Jak naprawić ostrzeżenia o błędach w oknie dialogowym Mapowanie typów

Archicad zawiera ustawienia wstępne mapowania typów dla eksportu IFC. Każde ustawienie domyślne optymalizowane jest dla obsługiwanego schematu IFC: IFC2x3 lub IFC4.

Jeśli korzystasz z ustawień domyślnych, tak jak pokazano na rysunkach poniżej, mapowanie odbędzie się prawidłowo.

Jeśli dostosujesz ustawienie domyślne mapowania typu lub zmienisz definicję schematu, może się okazać, że mapowane definicje są przestarzałe lub nieprawidłowe, ponieważ definicje typów IFC różnią się nieco w różnych schematach (np. IFC2x3 lub IFC4).

Okno dialogowe Translatora IFC i okno Mapowania typów wyświetlą ostrzeżenie dotyczące niekompatybilnych definicji Mapowania typów i pomogą je naprawić.

W tym przypadku mamy własne ustawienie Mapowania typów, które powinno być kompatybilne ze Schematem IFC4. Ostrzeżenie wskazuje jednak na pewien problem:

Kliknij przycisk składający się z trzech kropek, aby otworzyć okno dialogowe Mapowania typów.

W tym miejscu również wskazano problem.

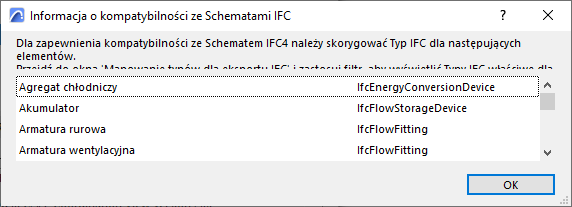

Kliknij przycisk Info, aby poznać więcej informacji.

Kliknij OK, aby powrócić do głównego okna dialogowego, a następnie kliknij, aby otworzyć okno Mapuj Typy IFC do Eksportu...

Ustaw filtr na „Pokaż Jednostki IFC właściwe dla Schematu IFC4” jak pokazano na rysunku poniżej.

Spowoduje to takie ustawienie okna dialogowego, aby użytkownik był zmuszony wybrać definicje mapowania zgodne z IFC4.

Po lewej stronie w widoku struktury można zobaczyć elementy klasyfikacji posiadające błędy: są one oznaczone trójkątami ostrzegawczymi. Te elementy prawdopodobnie zostały prawidłowo zmapowane dla IFC2x3, ale ponieważ zmianie uległy normy nazewnictwa lub zostały one rozszerzone, należy ponownie przeprowadzić mapowanie tych elementów, aby używały terminów obowiązujących dla IFC4. To nie jest trudne.

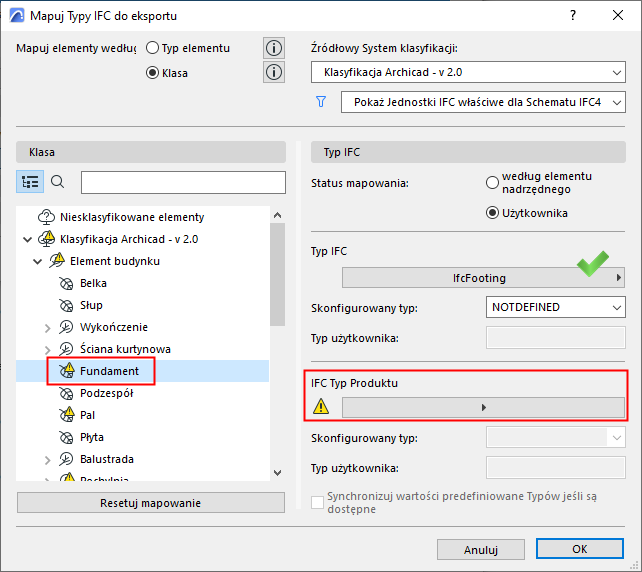

1.Należy zaznaczyć problematyczny element klasyfikacji (np. Fundament).

Definicje mapowania znajdują się po prawej stronie. Typ IFC jest prawidłowy, ale brakuje Typu produktu IFC.

2.Kliknij Typ produktu IFC, aby zobaczyć kompatybilne opcje mapowania. Wybierz jedną z nich i kliknij Wybierz.

Przeprowadź powtórne mapowanie dla każdego problematycznego elementu, aby zapewnić kompatybilność ustawienia domyślnego Mapowania z IFC4.
