Konwersja geometrii dla eksportu IFC

Plik > Współdziałanie > IFC > Translatory IFC

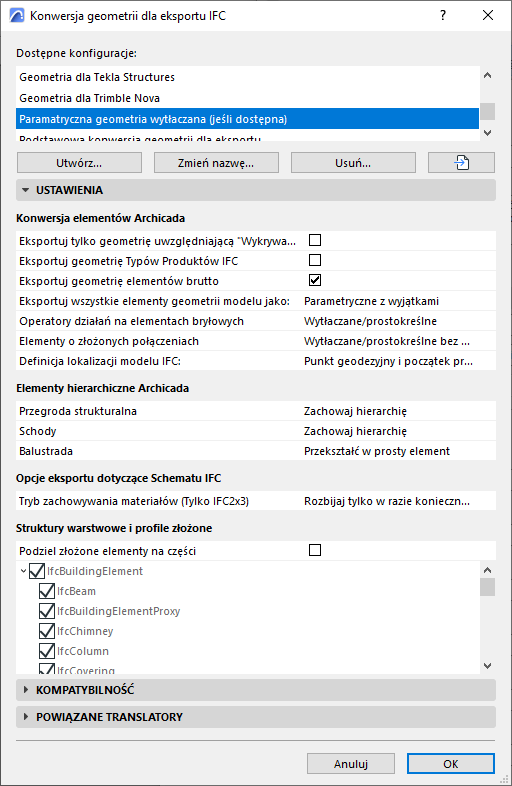

Wybierz translator, który chcesz eksportować i otwórz ustawienie Konwersja geometrii.

Te ustawienia służą do określania sposobu konwersji geometrii eksportowanych elementów IFC.

Ustawienia konwersji podzielone są na kategorie:

Konwersja elementów Archicada

Elementy hierarchiczne Archicada

Opcje powiązane ze schematem IFC

Struktury warstwowe i profile złożone

Konwersja elementów Archicada

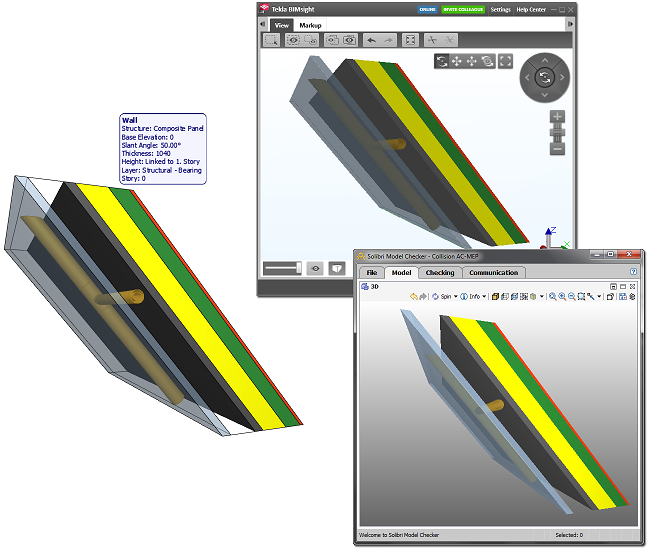

Eksportuj tylko geometrie, które uwzględniają "Rozpoznanie kolizji"

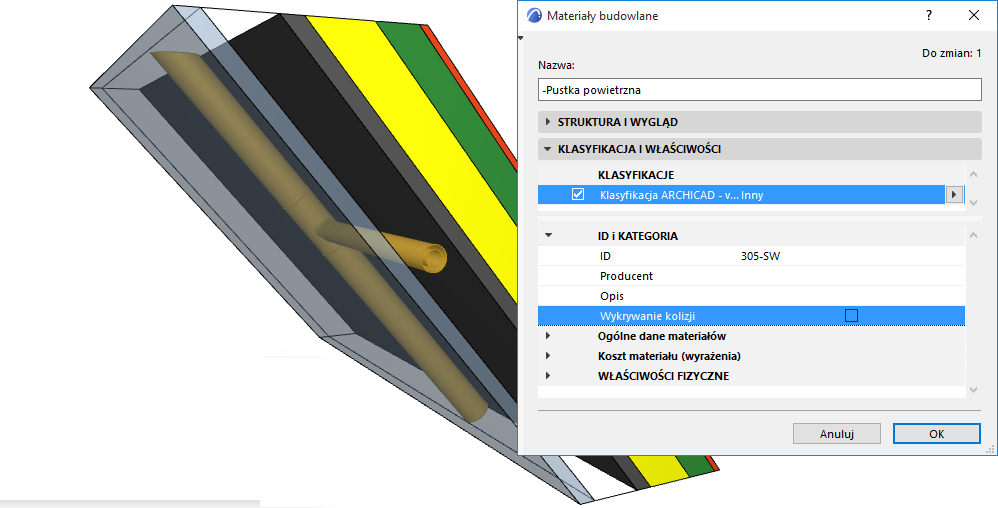

Eksportuje tylko elementy, których Materiał budowlany ma włączoną opcję "Wykrywanie kolizji". (Tę opcję można skonfigurować za pomocą menu Opcje > Atrybuty elementów > Materiały budowlane > Właściwości.)

Dzięki tej opcji, można eksportować elementy warstwowe/profile złożone nieposiadające pełnych geometrii, jako rzeczywiste szczeliny powietrzne. W ten sposób, konstruktorzy MEP (którzy otrzymują plik IFC) mogą wstawić rury w szczelinach bez wykrywania kolizji; w wykrywaniu kolizji zostaną uwzględnione tyle te części elementów, które posiadają rzeczywistą geometrię.

Zobacz także Wykrywanie kolizji.

Eksportuj bounding boxy

Eksportuje wymiary prostokątów zaznaczenia elementów budynku.

Eksportuj geometrię Typów Produktów IFC

Przypisuje reprezentatywną geometrię każdemu Typowi produktu. (Ta opcja jest wymagana dla standardu Concept Design BIM 2010.)

Każdy typ (np. IfcFurnishingElementType) będzie wykorzystywał geometrię reprezentującą elementy należące do niego (np. IfcFurnishingElement).

Eksport geometrii brutto elementów (oddzielny eksport otworów)

Elementy zawierające drzwi, okna i otwory są eksportowane jako geometria brutto. Przykładowo, ściana, w której znajduje się otwór, jest eksportowana z jej geometrią brutto, bez uwzględnienia otworu utworzonego przez okno.

Użyj tej opcji, aby zapewnić najdokładniejsze obliczenie kosztów przy użyciu modelu IFC, gdzie geometria otworu będzie rozpatrywana oddzielnie.

Uwaga: Otwory są eksportowane po zaznaczeniu pola IfcOpeningElement w Filtrowaniu modelu dla eksportu IFC. Ta opcja jest domyślnie zaznaczona.

Jeżeli opcja Eksport geometrii brutto jest niezaznaczona, wówczas elementy nie mogą być eksportowane jako wytłoczenie. W takim przypadku, elementy zawierające otwory będą eksportowane jako BREP!

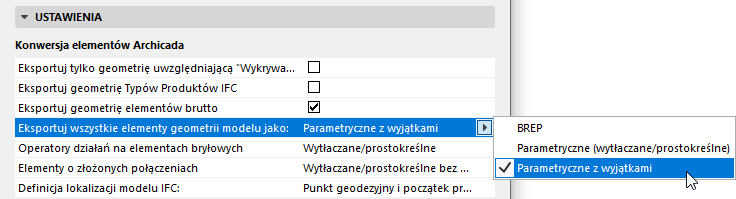

Eksportuj geometrię wszystkich elementów modelu jako:

Określa sposób interpretacji eksportowanej geometrii elementu. Wybierz z menu podręcznego jedną z trzech opcji: BREP; Parametryczne (wytłaczane/prostokreślne); lub Parametryczne z wyjątkami. Zobacz poniżej.

BREP

•Wszystkie elementy modelu są eksportowane z wykorzystaniem geometrii BREP (Boundary Representation) wraz z ich połączeniami.

•Ta metoda jest przydatna podczas pracy na “modelu referencyjnym”.

•Zapewnia najdokładniejsze odwzorowanie geometrii elementu, wraz z jego wyspecjalizowanymi przekrojami i węzłami.

•Eksportowane elementy zostają przekształcone w elementy nieedytowalne, a ich parametry zostają utracone.

•Elementy zostaną wyeksportowane w kolorze wyświetlanym w bieżącym widoku, łącznie z kolorami podświetleń Zastąpienia graficznego, Statusu przebudowy i Uwag.

Parametryczne (wytłaczane/prostokreślne)

•Wszystkie elementy modelu są eksportowane z wykorzystaniem geometrii parametrycznej (wytłaczanej/prostokreślnej).

•To format zazwyczaj obsługiwany przez programy do analizy statycznej, w których parametry elementów są zachowane, a pominięte zostają przekroje specjalne (np. pochylona krawędź stropu).

•Zachowuje wartości parametrów elementów (takie jak grubość, wysokość, położenie linii odniesienia lub krawędzi).

•Ze względu na ograniczenia normy IFC, w materiałach złożonych nie można w pełni zachować konstrukcji warstwy.

•Pewne specjalistyczne części nie zostaną zachowane.

Uwaga: Kształty, Obiekty, Powłoki i niektóre Ściany lub Belki o nietypowych profilach nie mogą być eksportowane jako parametryczne: są one zawsze eksportowane za pomocą BREP.

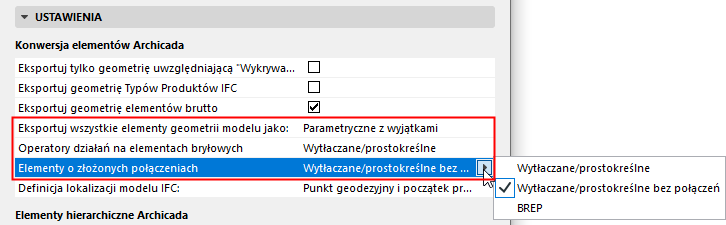

Parametryczne z wyjątkami

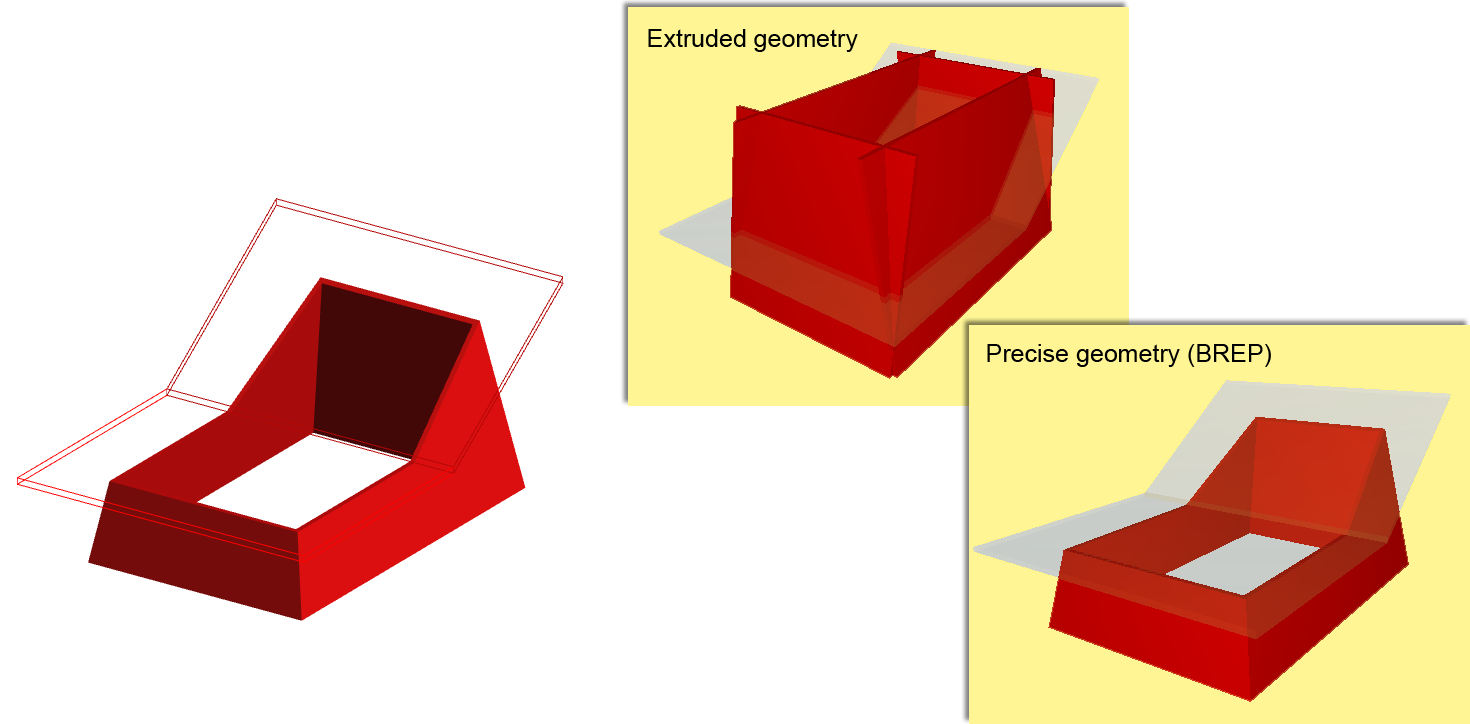

•Eksportuje elementy jako parametryczne (jak opisano powyżej). Można jednak ustawić oddzielne preferencje eksportu dla Operatorów działań na elementach bryłowych i Elementów z łącznikami (w tym stropów o pochyłych krawędziach):

–BREP (jak opisano powyżej)

–Wytłaczane/prostokreślne (jak opisano powyżej)

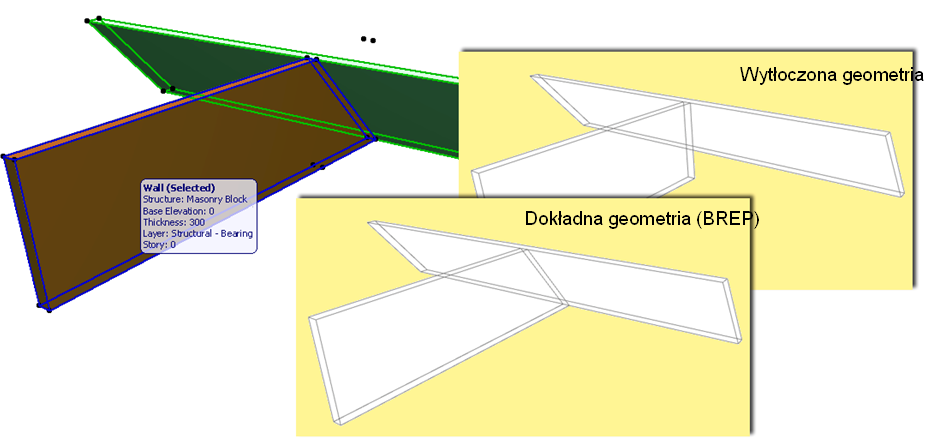

–Wytłaczane/prostokreślne bez połączeń: Elementy eksportowane są bez przecięć opartych o priorytet, dzięki czemu eksport odbywa się szybciej.

-Zalecana jest w przypadku programów wykorzystujących analizę strukturalną, dla których informacje o liniach odniesienia /wykończeniu elementu są wystarczające i szczegółowe przekroje nie są wymagane.

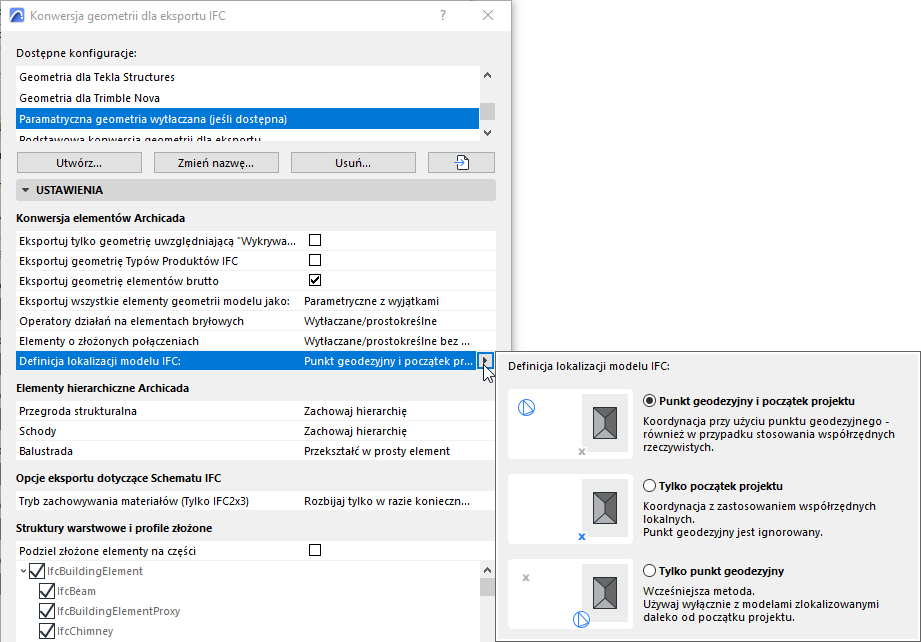

Zdefiniuj pozycję modelu IFC poprzez:

Wybierz lokalizację Otoczenia IFC przy użyciu opcji Początku projektu lub Punktu geodezyjnego.

•Punkt geodezyjny i Początek projektu (domyślnie): Stosowany w większości procedur koordynacyjnych.

•Tylko punkt początkowy współrzędnych projektu: Zastosuj tę opcję, jeśli położenie modelu nie jest istotne (np. kiedy model służy do tworzenia wstępnych kalkulacji lub przeglądu). Ta procedura jest najbardziej popularna na rynkach niemieckojęzycznych.

•Tylko punkt pomiarowy: Zastosuj tę opcję, jedynie gdy model znajduje się daleko od Początku projektu.

Komentarz:

–Program uwzględnia punkt geodezyjny, nawet jeśli nie jest on widoczny w wyeksportowanym widoku

–Aby przypisać dane geograficzne nieruchomości, należy użyć danych georeferencyjnych punktu geodezyjnego. Te właściwości można udostępniać dowolnym uczestnikom projektu za pośrednictwem IFC.

Zobacz także Punkt geodezyjny.

Uwaga na temat eksportu geometrii otoczenia IFC:

Począwszy od Archicada 23, wszystkie elementy będące Geometrią otoczenia IFC zostaną wyeksportowane do IFC jako bryły.

Elementy Archicada będą Otoczeniem IFC jeśli są:

•Sklasyfikowane za pomocą “IfcSite” jako Typ IFC, lub

•Zapisane jako obiekty o typie podrzędnym “Otoczenie IFC”

Mapowanie danych o lokalizacji IFC z Archicada i Revit

Elementy hierarchiczne Archicada

Wybierz opcję konwersji dla każdego typu elementu hierarchicznego: Przegrody strukturalne, Schody, Balustrady.

•Konwertuj do prostego elementu: Element hierarchiczny jest eksportowany jako pojedynczy obiekt IFC, zawierający geometrię wszystkich elementów podrzędnych. W efekcie zostaje utracony hierarchiczny charakter oryginalnego elementu (np. Schodów, ze wszystkimi oddzielnymi elementami podrzędnymi).

•Zachowaj hierarchię: Zachowaj wyjściową strukturę hierarchiczną elementu, wraz z elementami podrzędnymi.

Zobacz także Eksportowanie elementów hierarchicznych jako kontenerów IFC.

Opcje powiązane ze schematem IFC

Tryb zachowywania materiałów (Tylko IFC2x3)

Użyj tej opcji, aby określić czy i w jaki sposób rozbić elementy złożone na elementy budynku. Ten wybór zależy od tego, czy chcesz zachować definicje materiałów i komponentów.

Wybierz jeden z trybów zachowywania materiałów:

•Nigdy nie rozbijaj elementów. Nie zagwarantuje to zachowania materiałów.

Jest to domyślna opcja: elementy złożone (struktury warstwowe i profile) nie zostaną rozbite, ponieważ spowodowałoby to powielenie liczby elementów budynku w IFC.

•Rozbijaj tylko w razie konieczności, w celu zapewnienia przeniesienia materiałów. Program rozbije element tylko, jeśli jest to jedyny sposób na zachowanie definicji materiału.

•Rozbij wszystkie elementy na części, zachowując materiały. Wszystkie elementy złożone zostaną rozbite na elementy, przy zachowaniu materiałów.

Komentarz:

–Opcje zachowania materiałów są ważne jedynie w IFC2x3.

–Dla IFC4 lub IFC4.3 użyj opcji poniżej: zobacz Podziel złożone elementy na części.

Struktury warstwowe i profile złożone

Podziel złożone elementy na części

Użyj tej opcji, aby podzielić złożone elementy na elementy budynku. Zapewnia ona zgodność z widokiem odniesienia IFC4. Definicje materiałów nie zostaną objęte tą opcją (IFC4 zachowuje definicje materiałów niezależnie od tego, czy elementy złożone są podzielone).

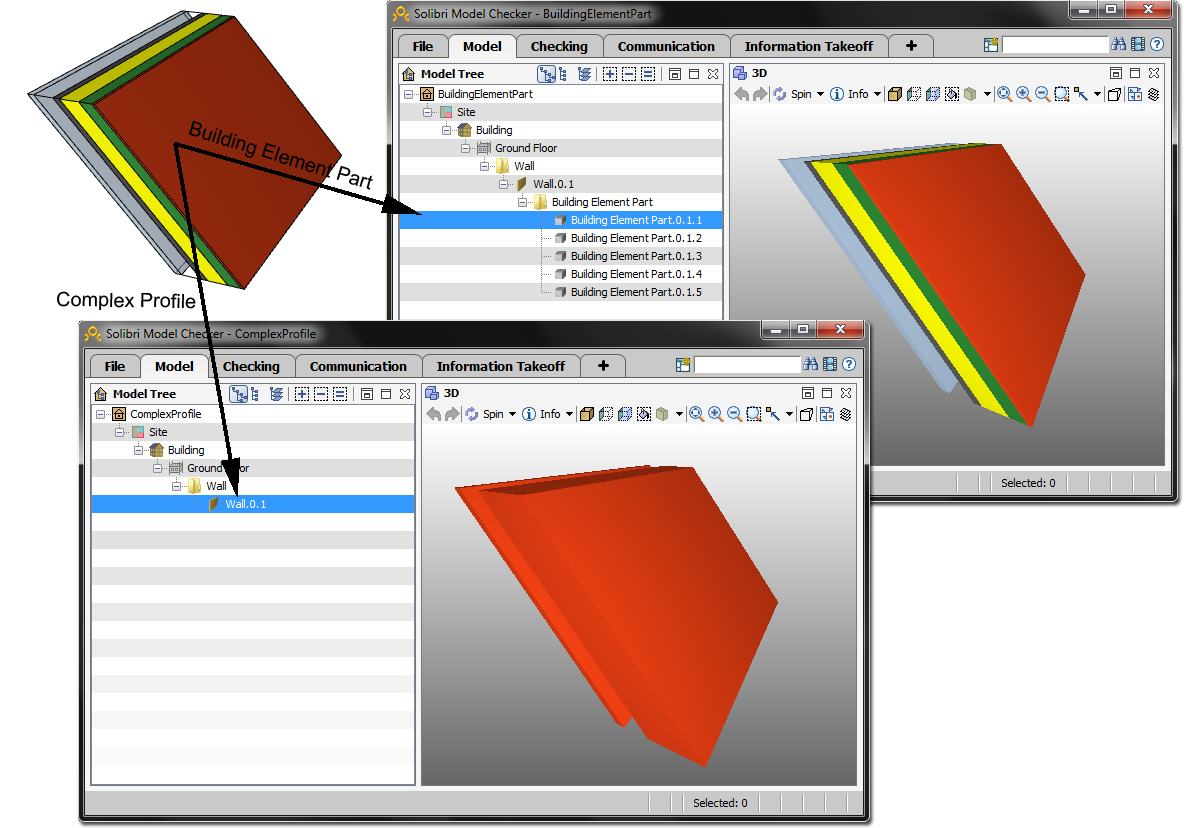

Opcja ta umożliwia podzielenie elementów złożonych i profili złożonych na tak zwane “Elementy budynku”. Dzięki temu, inżynier konstruktor odbierający projekt będzie wiedział, że w ścianie złożonej znajduje się element szczeliny powietrznej.

Po zaznaczeniu pola:

–widok poniższej struktury będzie można edytować: można określić rodzaje elementów, które zostaną podzielone na części. (Niezaznaczone typy elementów nie zostaną rozbite.)

Jeśli pole nie jest zaznaczone: żadne złożone elementy nie zostaną podzielone.
