Mapa Właściwości Komponentu Poziomu

Domyślnie, eksport IFC automatycznie interpretuje właściwości na poziomie komponentów wszędzie tam, gdzie będzie to możliwe.

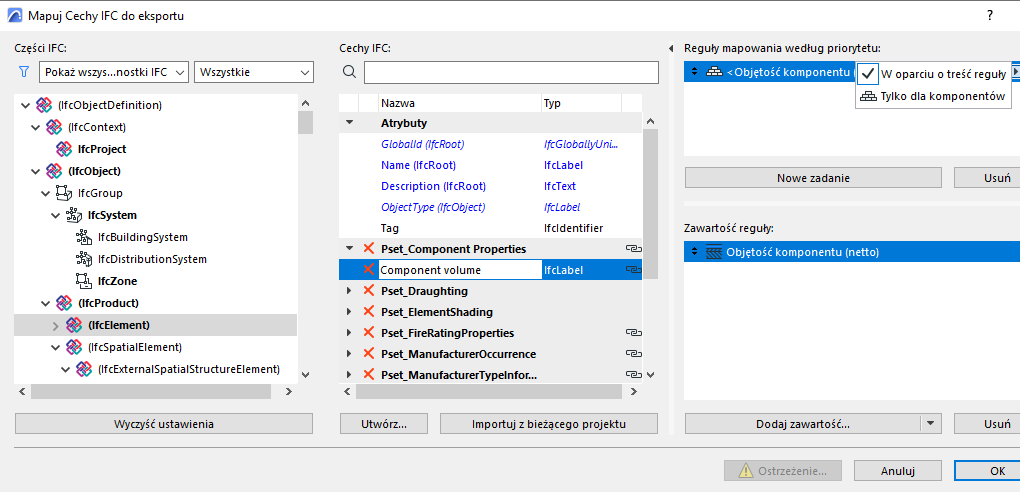

Ustawieniem domyślnym jest „Oparty na regułe", które wyciąga wartości właściwości każdego elementu przez warstwę. (Działa to zarówno dla każdej części elementów prostych, złożonych, jak i profilowych.)



Możesz również określić regułę mapowania właściwości, aby zastosować ją TYLKO do komponentów (ale nie do elementu nadrzędnego jako takiego).

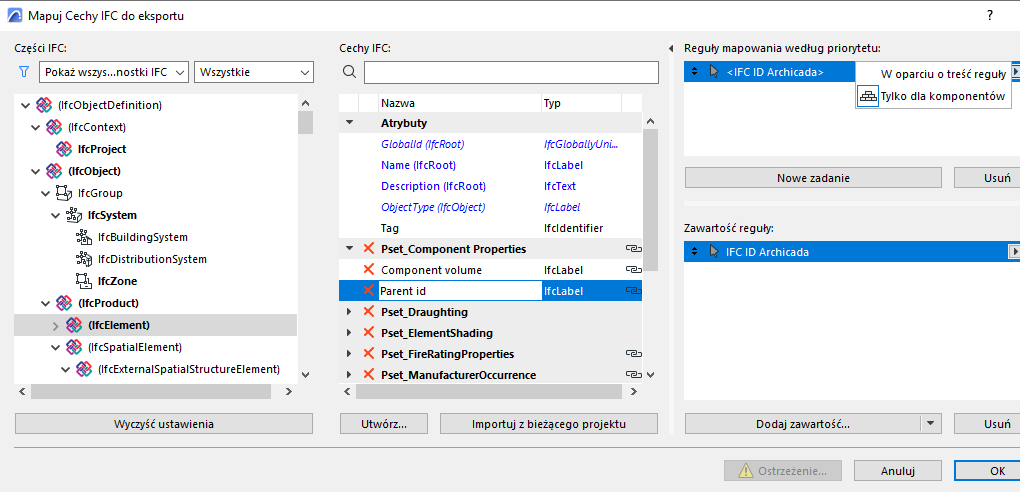

Na przykład, utwórz regułę pokazującą ID Archicad IFC każdego elementu nadrzędnego komponentu. Wybierz "Tylko Komponenty Elementu" z wyskakującego okienka Reguły Mapowania:
