Konwersja danych dla eksportu IFC

Plik > Współdziałanie > IFC > Translatory IFC

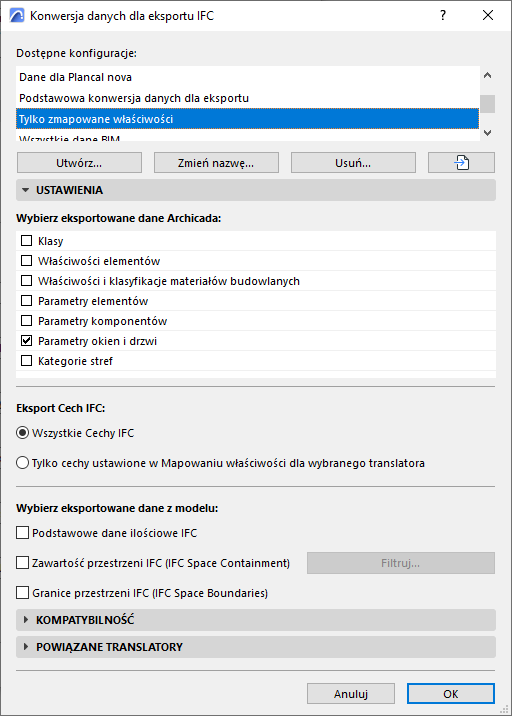

Wybierz translator, który chcesz eksportować i otwórz ustawienie Konwersja danych.

Za pomocą tego okna dialogowego można określić, które dane poza geometrią elementu, należy wyeksportować do IFC. Takie dane mogą przydać się podczas wymiany danych z programami służącymi do zarządzania obiektem, analizy energetycznej lub szacowania kosztów.

Wybierz eksportowane dane Archicada

Zaznacz pola rodzajów danych, które mają zostać wyeksportowane.

Wymagane dane różnią się w zależności od celu pliku IFC (oraz programu, który zostanie użyty do jego otwierania i edycji).

•Klassyfikacja

Klasy Archicada eksportowane są jako dane odniesienia do Klasyfikacji IFC.

•Właściwości elementów

Zaznacz właściwości Archicada eksportowane jako Właściwości IFC. (Właściwości Archicada są określone w menu Opcje > Menedżer właściwości i przypisane poszczególnym elementom w oknach dialogowych lub poprzez Zestawienie interaktywne.)

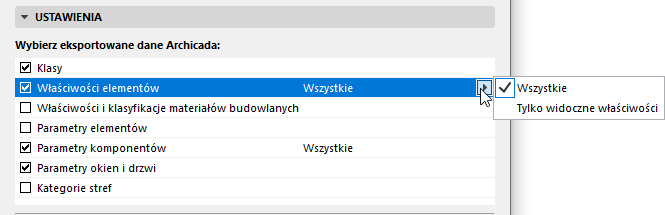

–Zaznacz element na liście i za pomocą listy rozwijanej wybierz, czy wyeksportować Wszystkie właściwości, czy Tylko widoczne właściwości.

Uwaga: Opcja Widoczne właściwości jest istotna tylko, jeśli pobrany został dodatek sterujący widocznością właściwości w Archicadzie. Jeśli dodatek ten nie został pobrany, w każdym przypadku wyeksportowane zostaną wszystkie właściwości.

•Klasyfikacje i właściwości Materiałów Budowlanych

Zaznacz, aby eksportować właściwości materiałów budowlanych (zdefiniowane w menu Opcje > Atrybuty elementów > Materiały budowlane) jako właściwości IFC, a klasyfikacje Materiałów budowlanych jako Odniesienie do klasy IFC.

W IFC 2x3: Dane wyeksportowanych materiałów budowlanych powiązane są z wyeksportowanymi elementami.

W IFC4 lub IFC4.3: Eksportowane dane materiałów budowlanych będą powiązane z materiałami IFC.

•Parametry elementów

Zaznacz, aby wyeksportować parametry elementów, które zostaną przekonwertowane do Ilości IFC lub Cechy IFC, w zależności od typu.

Uwaga: Użycie tej opcji spowoduje znaczne zwiększenie rozmiaru pliku IFC. Eksportuj parametry tylko wtedy, gdy wiesz, że aplikacja docelowa potrafi odczytać te dane.

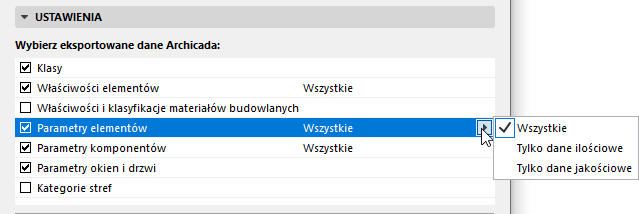

Aby przefiltrować wyeksportowane parametry według typu: Zaznacz element na liście i za pomocą listy rozwijanej wybierz, czy wyeksportować Wszystkie parametry, czy Tylko dane ilościowe/właściwości.

–Dane ilościowe obejmują m.in. Grubość, Długość, Powierzchnię, Objętość, Czas. Przydatne podczas wymiany danych z programami potrafiącymi odczytywać ilości.

–Dane właściwości obejmują np. parametry elementów bibliotecznych.

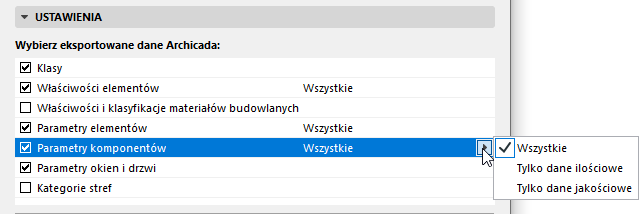

•Parametry komponentów

Eksportuj parametry komponentów warstw złożonych i profili złożonych jako właściwości IFC i Ilości IFC, w zależności od typu.

–Dane ilościowe obejmują m.in. Grubość, Długość, Powierzchnię, Objętość, Czas. Przydatne podczas wymiany danych z programami potrafiącymi odczytywać ilości.

–Dane właściwości obejmują np. parametry elementów bibliotecznych.

W rezultacie wyeksportowane dane Komponentu mogą być interpretowane w aplikacjach odbierających IFC, takich jak Solibri.

•Parametry okien i drzwi

Eksport szczegółowych informacji o otworach jako Cech IFC (IFC Door-Window Lining Property i IFC Panel Property)

•Kategorie stref

Eksport danych kategorii stref (Numeru i nazwy) dla stref jako danych Odniesień do klasy IFC (ItemReference i Name).

Eksport Cech IFC

Wybierz opcję, do których Właściwości IFC i Odniesień do klasy eksportować:

•Wszystkie Właściwości IFC (z których wszystkie są widoczne w Menedżerze projektu IFC, bez włączonego filtra)

•Tylko właściwości skonfigurowane w ustawieniu domyślnym mapowania właściwości dla wybranego Translatora. (Te właściwości pokazane są w Menedżerze projektu IFC po włączeniu filtra Pokaż tylko właściwości z Translatora podglądu)

Wybierz eksportowane dane z modelu

Zaznacz jeden lub kilka rodzajów danych do wyeksportowania do modelu IFC.

•Podstawowe dane ilościowe IFC

Zaznacz tę opcję, aby wyeksportować do IFC dane ilościowe (wielkość, powierzchnię i objętość). Przydatne w aplikacjach szacujących koszty.

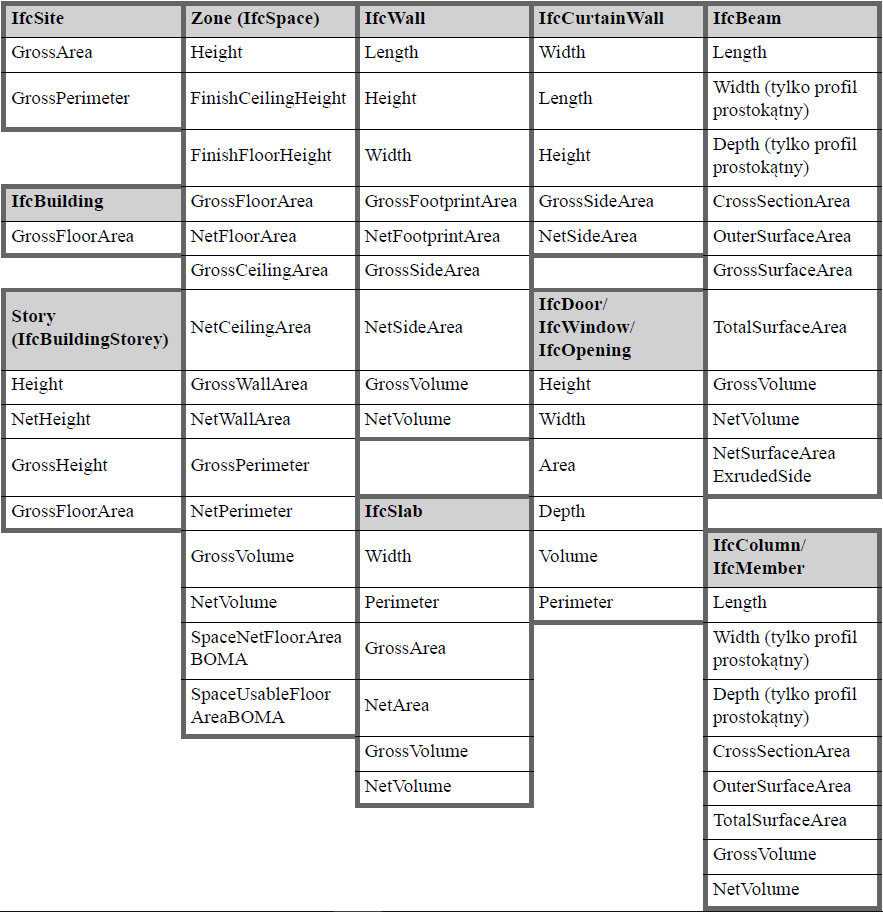

W poniższej tabeli streszczono bazowe ilości (według typu obiektu) automatycznie obliczone i eksportowane uzyskane po wybraniu tej opcji. Wartości ilości bazowych obiektu IfcSite można ustawić ręcznie w menu Info > Info o projekcie (Obwód działki i Powierzchnia działki).

Eksportuj podstawowe dane ilościowe IFC

•Zawartość przestrzeni IFC: Eksportuj dane określające relację pomiędzy Strefami a zawartymi w nich obiektami. Funkcja ta przydaje się w programach służących do zarządzania obiektem.

–Zawartość przestrzeni jest istotna tylko dla elementów w Strefie, które zostały utworzone przy użyciu narzędzi Obiekt, Lampa, Kształt lub Strop.

-Dla elementów Obiekt, Lampa lub Kształt: Te elementy znajdą się w Zawartości przestrzeni tylko, jeśli ich kondygnacja macierzysta jest tożsama z kondygnacją Strefy, i jeśli środek prostokąta zaznaczenia elementów znajduje się w wieloboku 2D Strefy.

-Strop znajdzie się w Zawartości przestrzeni, jeśli jego linia odniesienia przebiega przez Poziom wzniesienia góry/dołu, i jeśli wielokąt Stropu znajduje się w wieloboku Strefy.

–Kliknij Filtruj zawartość, aby zawęzić Zawartość przestrzeni według typu jej elementów IFC.

•Obrysy pomieszczeń IFC: Eksportuj dane dotyczące geometrii Stref. (Przydatne w aplikacjach służących do obliczeń termicznych).

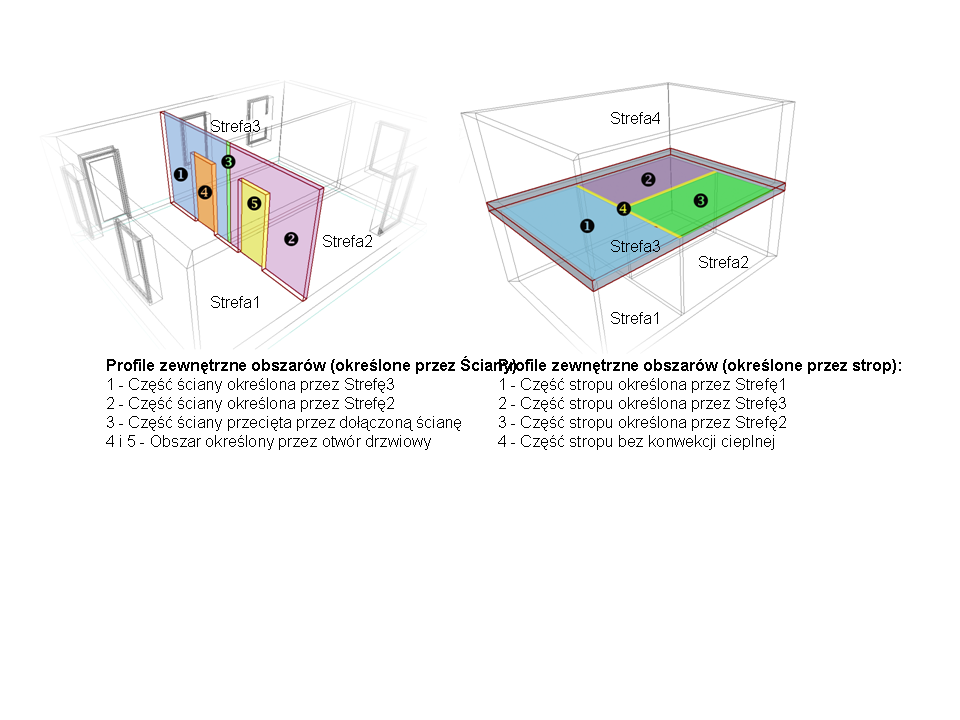

Strefy zawierają precyzyjne dane geometryczne, potrzebne aplikacjom programów do obliczeń termicznych. Strefy są bryłami 3D pod kątem geometrycznych oraz w zwykłych przypadkach są otoczone dwoma stropami lub czterema ścianami. Obrysy pomieszczeń określają logiczne połączenia pomiędzy strefami (IfcSpace) a otaczającymi je elementami. W praktyce ściany, stropy, dachy, okna, drzwi itp. posiadają inne właściwości przewodzenia cieplnego. Jeśli uruchomisz opcję “Obrysy pomieszczeń IFC...” obrysy pomieszczeń i zależności (IfcRelSpaceBoundary) zostaną wyeksportowane wraz ze Strefami (IfcSpace) do pliku IFC.

Innymi słowy, Archicad obliczy położenie, wielkość oraz ustawienie elementów otaczających każdą strefę. Granice strefy są tworzone zgodnie z obszarami określonymi i dociętymi przez połączone elementy i otwory.

Zobacz także Oszacowanie energetyczne: Bezpośrednio z BIM do BEM.
