Paleta Działania na elementach bryłowych

Szczegóły - zobacz Działania na elementach bryłowych.

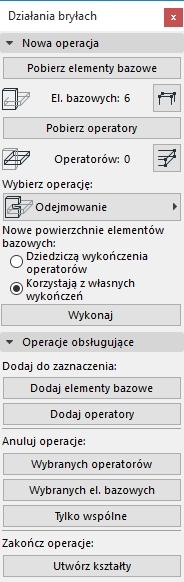

Polecenie Projekt > Działania na elementach bryłowych spowoduje otwarcie palety pływającej.

Panel Nowa operacja

Funkcje znajdujące się w tym panelu pozwalają na ustawienie i wykonanie działania na elementach bryłowych (tzw. operacje Boole'a).

•Pobierz elementy bazowe: Kliknij aby zachować wybrane obiekty jako 'elementy bazowe'. Obiekty te będą uwzględnione podczas działania (nawet po anulowaniu ich zaznaczenia), aż do momentu zamknięcia palety Działań na elementach bryłowych.

Uwaga: Elementy bazowe zaznaczone w oknie 3D mogą znajdować się na różnych kondygnacjach. W takim przypadku zostanie wyświetlone odpowiednie ostrzeżenie.

Aby powtórnie zaznaczyć elementy wybrane jako bazowe, należy wcisnąć przycisk Wybierz zapisane bazy .

Uwaga: Jeżeli następnie zaznaczysz inne elementy i wciśniesz powtórnie przycisk Pobierz elementy bazowe, zachowana grupa elementów zostanie zastąpiona nową.

•Pobierz operatory: Kliknij aby zachować wybrane obiekty jako 'operatory'. Zaznaczanie obiektów nie musi odbywać się w tym samym oknie, w którym wybrane były elementy bazowe. Można np. zaznaczyć elementy bazowe na jednej kondygnacji a operatory na innej.

Aby powtórnie zaznaczyć elementy wybrane jako operatory, należy wcisnąć przycisk Wybierz zapisane operatory .

•Wybierz operację: Z rozwijanej listy wybierz typ operacji, która zostanie przeprowadzona pomiędzy elementami bazowymi a operatorami.

•Nowe powierzchnie utworzone z elementów bazowych będą: Określ czy nowe powierzchnie elementów operatora będą miały atrybuty powierzchni operatora czy przejmą atrybuty bazy.

Dziedziczyć atrybuty operatorów: Atrybuty nowych powierzchni przejmowane będą z operatorów.

Używać własnych atrybutów: Atrybuty nowych powierzchni przejmowane będą z elementów bazy.

•Wykonaj: Tworzy wynikową bryłę z zachowanych elementów bazy i z operatorów.

Panel Operacje obsługujące

Operacje obsługujące: Funkcje znajdujące się w tym panelu pozwalają na sprawdzanie, edycję oraz anulowanie istniejących działań na elementach bryłowych. Funkcje te odnoszą się tylko do już istniejących elementów połączonych w wyniku operacji na bryłach (Boole'a) i nie są związane z funkcjami zawartymi w panelu Nowa operacja.

Dodaj do zaznaczenia

Jeżeli zaznaczono element, który należy do grupy elementów poddanych operacji na bryłach, poniższe dwa przyciski pozwalają na dodanie do zaznaczenia pozostałych elementów wchodzących w skład danej grupy: mogą to być zarówno elementy bazy jak i operatory. Wciśnięcie obydwu przycisków spowoduje zaznaczenie wszystkich baz oraz operatorów związanych z danym działaniem na bryłach.

•..operatory spośród zaznaczonych elementów: Dodaje do bieżącego zaznaczenia elementy, które są bazowe dla zaznaczonego elementu.

•..bazy spośród zaznaczonych elementów: Dodaje do bieżącego zaznaczenia elementy, które są operatorami dla zaznaczonego elementu.

Anuluj operacje zaznaczonych elementów na

•..wszystkich elementach bazowych: Anuluje wszystkie możliwe połączenia zaznaczonych operatorów z ich elementami bazowymi (jeżeli takie istnieją).

•..wszystkich operatorach: Anuluje wszystkie możliwe połączenia zaznaczonych elementów bazowych z ich operatorami (jeżeli takie istnieją).

•..wszystkich innych zaznaczonych elementach: Bieżące zaznaczenie może zawierać elementy połączone ze sobą w wyniku działania na elementach bryłowych. Wciśnięcie tego przycisku usunie takie połączenie.
