Różne ustawienia elementów bibliotecznych

Otwórz panel w oknie Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.

•Ten panel i jego zawartość zależą od załadowanych bibliotek. (Może być dostępnych kilka paneli, po jednym dla każdej biblioteki w danym projekcie.)

•Obiekty umieszczone w tej specjalnej bibliotece będą wyświetlane globalnie, zgodnie z ustawionymi w tym miejscu Opcjami reprezentacji modelu.

•Opcje będą stosowane tylko do obiektów, których skrypt GDL na to zezwala.

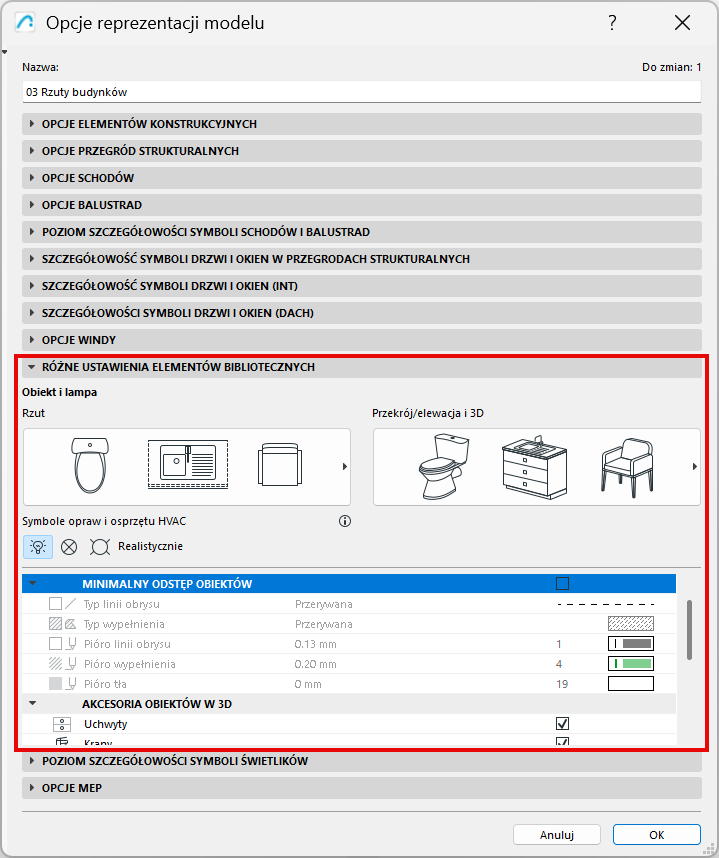

W wersji INT, panel ten wygląda następująco:

Minimalna przestrzeń obiektów

Zaznacz to pole, aby pokazać minimalną przestrzeń obiektów na rzucie kondygnacji, używając obrysu i wypełnienia. Wybierz opcje dla rodzaju linii konturu i pióra oraz dla rodzaju wypełnienia/pióra/tła.

Wypełnienie/obrys minimalnej przestrzenie pokazany jest dla wszystkich obiektów, dla których zdefiniowano parametr minimalnej przestrzeni.

•W przypadku obiektów, w Ustawieniach obiektu użyj parametrów Minimalnej przestrzeni.

Poziom detalu obiektu i lampy

Określ poziom detalu na rzucie:

•Pełny, Średni lub Niski

i w przekroju/elewacji i widokach 3D:

•Pełny, Uproszczony lub Schematyczny

Obiekty i lampy wykorzystują ustawienia poziomu detalu określone tutaj domyślnie (Według ORM). Jeśli dla konkretnego obiektu/lampy ta opcja jest dostępna, można zastąpić poziom detalu w Ustawianiach elementu (użyj opcji Reprezentacji 2D lub 3D)

Zobacz Reprezentacja 2D i 3D obiektów.

Symbole oświetlenia i obiektów HVAC

Wybierz jedną z opcji wyświetlania Symboli na rzucie oświetlenia i obiektów HVAC (np. lampy sufitowej, czujnika dymu, kanału rozprowadzania powietrza) w projekcie.

•Realistyczny

•Elektryczność

•Odwzorowany rzut sufitu

Akcesoria obiektów w 3D

Kliknij przełącznik, aby pokazać lub ukryć tego rodzaju akcesoria w 3D:

•Uchwyty

•Krany

Linia otwarcia obiektów w 3D

•Wybierz uchwyt lub zawias, aby określić kierunek linii otwierania.

•Wybierz typ linii (przerywana, pełna, kropkowana) dla linii otwierania po obu stronach.

Uwaga: Ta opcja jest zależna od skali (zwykle linie otworów nie są w ogóle wyświetlane w przypadku niewielkich skal).

Połączenia instalacji obiektu

Elementy kompatybilne z MEP Designer obejmują połączenia, umożliwiając połączenie z dowolnym obiektem na trasie instalacji.

Za pomocą tego pola można pokazać lub ukryć te połączenia.
