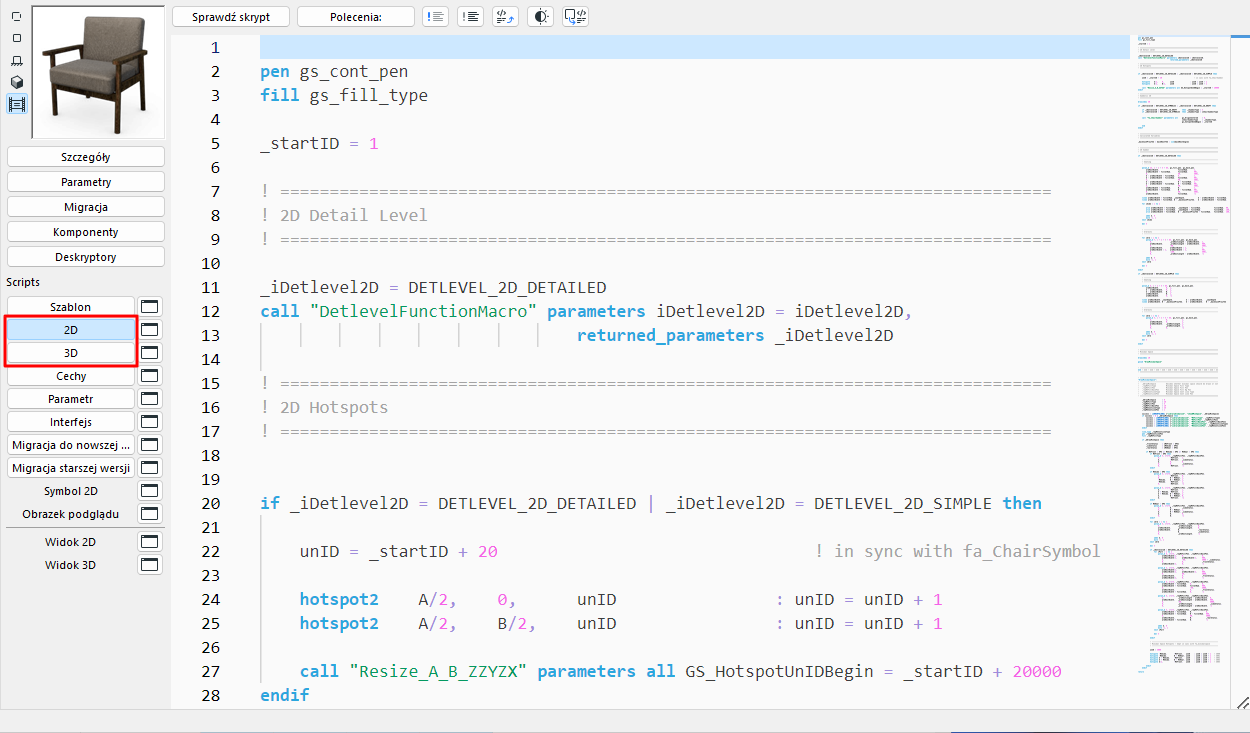

Dostępne z Edytora Obiektów GDL.
Widok 2D
Wyświetla symbol Rzutu obiektu.
Jeżeli utworzony został skrypt 2D, widok 2D zostanie zaktualizowany o skrypt 2D, nawet jeśli okno symbolu 2D zawierało narysowane elementy. Jednakże skrypt 2D może odnosić się do narysowanych fragmentów 2D symbolu.
Widok 3D
Wyświetla symbol 3D obiektu.
W tym oknie możesz wyświetlić widok 3D obiektu GDL wygenerowany na podstawie skryptu 3D, odwołującego się do bieżących wartości parametrów. Użyj okna dialogowego Widok > Opcje widoku 3D > Style 3D lub Palety Nawigator 3D, aby dostosować ustawienia widoku.
Symbol 2D oraz opis 3D zostają automatycznie związane ze sobą w Obiekcie GDL. Nie istnieją żadne zabezpieczenia chroniące przed niezgodnością geometryczną tych dwóch komponentów. Problemy z brakiem zgodności występują najczęściej w sytuacji, gdy symbol 2D i bryła 3D mają inne położenie lub orientację w stosunku do początku układu współrzędnych.
Aby uniknąć tego problemu, należy:
1.Włączyć okno Widok 3D Obiektu GDL.
2.Wybrać Widok z góry w oknie Ustawienia aksonometrii (menu Widok > Opcje Widoku 3D > Parametry widoku 3D) i ustawić kąt na 270°.
3.Wybierz menu Edycja > Zaznacz wszystko, a następnie Edycja > Kopiuj. Włącz okno Symbol 2D Obiektu i wybierz Edycja > Wklej. Spowoduje to wstawienie widoku z góry obiektu (jako ukryte linie lub z kolorowaniem) do okna symbolu. Wklejony widok powinien mieć identyczne rozmiary i położenie jak symbol 2D.
4.Jeżeli Symbol 2D jest zgodny z wklejonym widokiem, należy wybrać polecenie Odwołaj (menu Edycja). Spowoduje to usunięcie wszystkich wklejonych elementów.
Za pomocą tej funkcji można automatycznie utworzyć symbol 2D. Będziesz musiał tylko dodać dodatkowe punkty aktywne, linie itp. Procedura jest taka sama dla drzwi i okien, z następującymi modyfikacjami:
•Wybierz Widok z boku zamiast Widok z góry (pozostawiając wartość Azymutu na 270°).
•Zostanie wstawione odbicie lustrzane. Zaznacz wstawione linie i Odbij je lustrzanie wzdłuż linii osi ściany.
Uwaga: Jeżeli wstawisz widok w trybie Szkieletu, zbędne linie zostaną usunięte. Przy ustawionym trybie Ukrywanie linii otrzymasz dokładny widok, lecz zasłonięte linie zostaną ukryte.
Innym sposobem zapewnienia zgodności symbolu 2D i modelu 3D w obiekcie GDL jest utworzenie parametrycznego opisu symbolu w języku GDL.
