Inne panele w Ustawieniach drzwi/okna

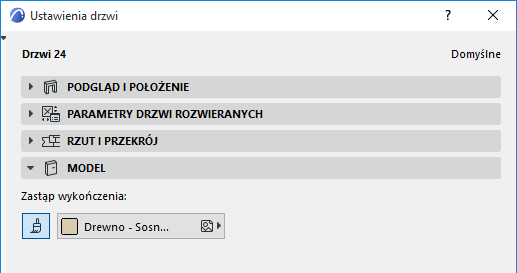

Panel Modelu Drzwi/Okien (domyślnie niewidoczny)
Domyślnie, panel ten jest niewidoczny. Jeśli jest potrzebny, można pokazać ten panel w Ustawieniach Drzwi/Okien poprzez menu Opcje > Środowisko pracy > Okna dialogowe ustawień narzędzi.
Ten panel służy do określania jednego wykończenia dla drzwi lub okna.
Aktywuj przycisk Wykończenie i wybierz Wykończenie z okna rozwijanego.

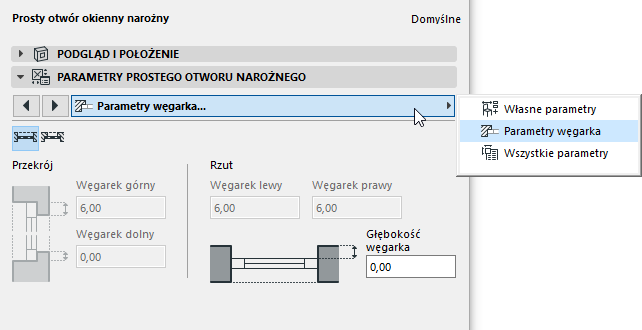

Opcje węgarka Drzwi/Okna (jedynie dla otworów niestandardowych lub starszych)
Dla niektórych Drzwi/Okien, niebędących częścią standardowej biblioteki Archicada, dostępna jest oddzielna zakładka Ustawień węgarka.
Za pomocą tych opcji można dostosować poszczególne elementy węgarka, takie jak Węgarek górny, Parapet/Węgarek dolny, konstrukcję Węgarka lub Parapetu, głębokość lewego i prawego Węgarka oraz grubość Węgarka.
Znacznik wymiarowania Drzwi/Okna
Z rozwijanej listy wybierz jeden z dostępnych znaczników lub załaduj inny obiekt tego typu.
Aby przełączyć wyświetlanie Znaczników Okien/Drzwi, użyj opcji w panelu Opcje wyświetlania Okien/Drzwi w oknie dialogowym Dokument > Reprezentacja modelu > Opcje reprezentacji modelu.
Szczegóły - zobacz Opcje reprezentacji modelu dla Elementów konstrukcyjnych.
Znaczniki wymiarowania również są parametrycznymi Obiektami GDL na stałe połączonymi z otworami.
Jednostki wymiarowania dla wymiarów otworów oraz jednostki dla wartości wzniesienia parapetu/progu wyświetlane w Znacznikach Okien/Drzwi można określić w oknie Opcje > Preferencje Projektu > Wymiarowanie.
Szczegóły - zobacz Wymiarowanie (Preferencje).
Okno podglądu pozwala zorientować się w wyglądzie wybranego znacznika.
Grubość warstw podłogi: Użyj tej opcji jeżeli chciałbyś, by wartość wzniesienia parapetu/progu w Znaczniku, była pomniejszona o określoną grubość warstw wykończenia podłogi. Dzięki temu wartość ta wyświetlana w Znaczniku Okna/Drzwi będzie określała wzniesienie parapetu/progu ponad powierzchnię podłogi, a nie podstawę ściany.
Ta opcja nie ma wpływu na położenie Okna/Drzwi w ścianie.
Zobacz także Określanie wzniesienia parapetu/progu z uwzględnieniem warstw podłogi.
Styl tekstu znacznika Drzwi/Okna
Zobacz Styl tekstu.
