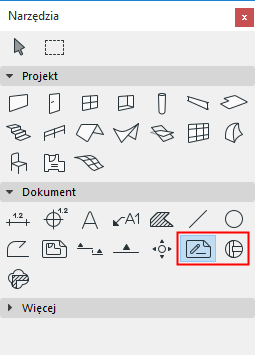

Ustawienia Narzędzia Obszar 2D i Detal

Poniższe ustawienia działają zasadniczo w ten sam sposób, co narzędzia Obszar 2D i Detal.

Opis podstawowych funkcji wspólnych dla wszystkich narzędzi znajdujących się w Palecie narzędzi, patrz Praca w oknach dialogowych Ustawień Narzędzi.

Więcej szczegółów na temat tych widoków, zobacz:

Obszary 2D

Detale


Panel Ogólne

ID odniesienia: W tym polu można zdefiniować ID dla Widoku Projektu utworzonego narzędziem Detal. ID pozwala na identyfikację Detali w oknach projektu oraz w Nawigatorze.

Nazwa: W tym polu (opcjonalnie) można wpisać Nazwę Rysunku detalu. Ta nazwa będzie wyświetlana w Nawigatorze i na pasku tytułu okna Detalu 2D.

Uwaga: Jeżeli wstawiasz Połączony lub Samodzielny Znacznik, który nie tworzy nowego Widoku projektu, pola ID/Nazwa są nieaktywne.

Użyj kolejnych rozwijanych list aby wstawić nowy Znacznik Detalu (Domyślne Ustawienia Detalu) lub przedefiniować zaznaczony Znacznik Detalu:

Aby wstawić Nowy Znacznik Obszaru 2D i Detalu (Domyślne Ustawienia)

Jeżeli wybierzesz Utwórz nowy Widok projektu:

wybierz jeden z elementów, do którego będą się odnosić dane wyświetlane w Znaczniku:

Widok projektu

LUB

pierwszy Rysunek dla danego Widoku Projektu

Jeżeli wybierzesz Wstaw połączony znacznik:

wybierz jeden z elementów, do którego będą się odnosić dane wyświetlane w Znaczniku:

wybranego Widoku Projektu

wybranego Rysunku

Pierwszego wstawionego Rysunku dla wybranego Widoku Projektu

Pierwszego wstawionego Rysunku dla wybranego Widoku

Jeżeli wybierzesz Wstaw samodzielny znacznik:

Znacznik nie będzie zawierał żadnych informacji o odniesieniu; możesz określić własny tekst w panelu Znacznik znajdującym się poniżej.

Odniesienie do: wyświetla ścieżkę (położenie w strukturze Nawigatora) elementu wybranego jako odniesienie.

Kopiuj tylko elementy konstrukcyjne: Jeżeli zaznaczone będzie to pole, wówczas tylko elementy 2D zostaną rozbite i skopiowane do okna Detalu (z pominięciem wymiarowania i elementów opisowych).

Informacje na temat elementów opisowych przecinających się z obrysem Detalu - zobacz Elementy opisowe, Wymiarowania i Znaczniki przecinające się z Obrysem.

Aby przedefiniować wstawiony znacznik:

W razie potrzeby, można użyć list rozwijanych, aby zmienić status zaznaczonego znacznika (Znacznik źródłowy, Połączony znacznik lub Samodzielny znacznik).

Aby zmienić odniesienie Znacznika: Wybierz jedną z pozycji z rozwijanej listy lub kliknij przycisk Przeglądaj aby wybrać Widok Projektu, Widok lub Rysunek, którego ścieżka Nawigatora zostanie użyta. Dostępne opcje są różne w zależności od trybu Znacznika (Znacznik źródłowy, Połączony znacznik lub Samodzielny znacznik).

W przypadku Samodzielnego Znacznika, wprowadź własny tekst w panelu Znacznik znajdującym się poniżej.

Panel Znacznik

Typ znacznika (rozwijana lista): Na liście znajdują się parametryczne znaczniki przekroju.

Symbol 2D wybranego znacznika wyświetlany jest w oknie podglądu.

Określ rozmiar znacznika i kolor pióra.

Jednakowe pióra znacznika: Zaznacz to pole, aby użyć danego koloru pióra dla wszystkich elementów symbolu znacznika, niezależnie od własnych kolorów określonych gdzie indziej dla tego znacznika.

Kąt znacznika: Za pomocą tej opcji można określić kąt znacznika. Określ kąt względem ekranu lub modelu.

Wpisz kąt obrotu znacznika.

Tych dwóch ikon należy użyć do określenia, w jaki sposób interpretować wartość kąta w momencie wstawiania elementu:

Kąt stały na ekranie

Kąt stały względem modelu: Znacznik zostanie obrócony wraz z widokiem.
