Ustawienia Narzędzia Zakończenie Ściany

Opis podstawowych funkcji wspólnych dla wszystkich narzędzi znajdujących się w Palecie narzędzi, patrz Praca w oknach dialogowych Ustawień Narzędzi.

Szczegóły - zobacz Zakończenia Ścian.

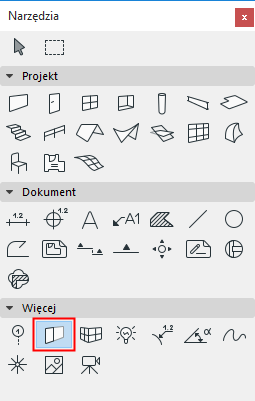

Narzędzie zakończenie ściany używane jest do wstawienia elementu zakończenia ściany poprzez kliknięcie jednego końca ściany.

Obszar wyszukiwarki po lewej stronie w oknie dialogowym Ustawień zakończenia ściany jest podobny do okien innych elementów bibliotecznych.

Zobacz Ustawienia elementów bibliotecznych.

Panel Podgląd (narzędzie Zakończenie ściany)

Po prawej stronie tego panelu znajduje się Pole Podglądu, które wyświetla Symbol 2D, widok boczny, widok z ukrytymi liniami, obrazek z kolorowaniem, obrazek podglądu lub informację tekstową wybranego elementu Zakończenia ściany.

Panel Parametry (narzędzie Zakończenie ściany)

W panelu Parametry możesz ustawić rozmiar, grubość, oraz (tam gdzie to możliwe) wypełnienie i kolory zakończenia ściany.

•Opcja Dopasuj do wysokości ściany jest domyślnie włączona. Gdy zostanie wyłączona możesz skorzystać z parametrów znajdujących się poniżej aby określić wysokość zakończenia ściany oraz jego odległość od podstawy ściany.

•Parametr Głębokość cięcia określa jak głęboko osadzone jest zakończenie w ścianie.

Panel Grubość (narzędzie Zakończenie ściany)

Tam gdzie jest to możliwe, panel Grubość zawiera okno podglądu przydatne przy określaniu grubości zakończenia ściany.

•W zależności od typu, Zakończenie ściany może automatycznie przejmować ilość i rodzaj warstw ściany. Możliwe jest jednak ustawienie oddzielnych warstw ręczenie (opcja: Użytkownika)

Dla obiektów Zakończenie ściany posiadających parametr Odwróć parametr wywinięcia, możesz zadecydować, które warstwy ściany będą wywijać się razem z Zakończeniem ściany.

•Podobnie jak przy innych obiektach, większość z tych parametrów możesz edytować w panelu Info lub korzystając z punktów aktywnych Zakończenia ściany.
