Atrybuty modelu otworu Drzwi/Okna

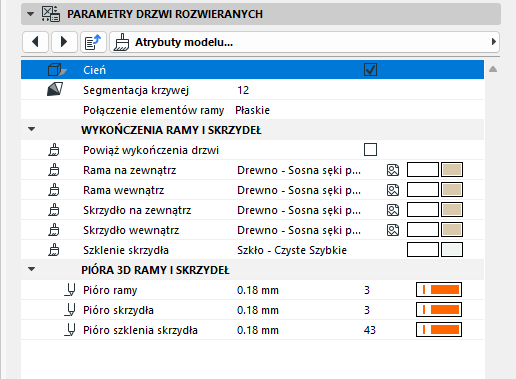

Poniżej opisano stronę Atrybutów modelu (w części “Otwór drzwiowy” lub “Otwór okienny”) w panelu Własne parametry dla Ustawień drzwi/okna z biblioteki INT Archicada.

Tutaj możesz skonfigurować wygląd 3D otworu. Dostępne opcje zależą od komponentów danego otworu.

Poza atrybutami ogólnymi, można określić konkretne materiały wykończeń oraz piór 3D dla skrzydła drzwi, ramy siatki i szyby, oraz uchwytów lub akcesoriów uchwytowych, jeśli takie zastosowano.

Cienie

Aktywuj, aby zastosować efekt cienia dla tego otworu w 3D.

Segmentacja krzywych

Stosowana dla zakrzywionych elementów otworu podczas generowania widoku 3D. (Okrąg utworzony z zakrzywionego elementu zostanie podzielony na podaną liczbę odcinków.) Wyższa segmentacja krzywych może poprawić wygląd 3D, ale zwiększy rozmiar pliku.

Połączenie elementów ramy

Wybierz Płaskie lub Ukośne.

Pióra 3D ramy i skrzydła

Te ustawienia kontrolują wyświetlone elementy Ramy i Skrzydła drzwi

•w Oknie 3D

•oraz w formie 3D na rzucie, tzn. wyświetlone elementy, jeśli opcja reprezentacji na rzucie otworu ustawiona jest jako Rzut lub Rzut i pozawidokowe.
