Poniżej opisano stronę Zamknięcia ściany panelu Własne parametry dla Ustawień drzwi/okna z biblioteki INT Archicada.
Za pomocą tej strony można określić, w jaki sposób warstwy ściany warstwowej zamykają się dookoła otworu, który jest w niej wstawiony. (Te ustawienia odnoszą się jedynie do otworów wstawionych w ścianach warstwowych.)
•Te ustawienia mają wpływ tylko na widok otworów w widoku 2D.
•Efekt ustawień Zawiń warstwę będą wyświetlone w widokach Przekroju/elewacji jako rozszerzenie ściany warstwowej w ramę. Aby zobaczyć efekt tych ustawień w oknie 3D musisz zaznaczyć pole “Pokaż w 3D” z opcji Zawiń warstwę.)

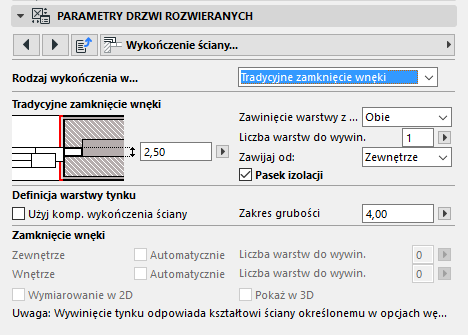

Ustawienia zakładki zamknięcia ściany
W tej zakładce dostępne są dwa rodzaje ustawień:
•Ustawienia zamknięcia (jeśli wybierzesz zamknięcie ściany); i
•ustawienia Zawiń warstwę, które są niezależne od tego, czy zastosowano wykończenie ściany.
Typ zamknięcia
Z rozwijanego menu wybierz typ zamknięcia lub Brak zamknięcia, jeśli z niego nie korzystasz.
Dostępne typy zamknięć mogą być różne w zależności od konstrukcji węgarka.
Ustawienia zamknięcia
Te opcje różnią się w zależności od wybranego typu zamknięcia.
Zawinięcie warstwy z boku:
Wybierz czy warstwy ściany powinny być zawinięte w prawo, w lewo czy po obydwu stronach otworu.
Liczba warstw do wywinięcia
Wybierz liczbę, rozpoczynając od opcji Na zewnątrz lub Wewnątrz ściany. (Zmień tę opcję za pomocą okna Numerowanie od.)
Szerokość profilu
Ten parametr jest dostępny dla prefabrykowanego zamknięcia wnęki. Wprowadź szerokość elementu zamykającego.
Jeśli wybrano własne zamknięcie: zobacz Własne zamknięcie, aby poznać informacje na temat ustawień.
Pasek izolacji
Zaznacz to pole, aby dodać pasek izolacji.
Wprowadź grubość paska izolacji.
Użyj tych ustawień, jeśli chcesz aby warstwa ściany zawijała się na końcu ściany - niezależnie od tego czy używasz wykończenia ściany.
Uwagi:
–Zawinięta warstwa będzie zawinięta poza konturem ściany, zgodnie z Parametrami węgarka.
–Nie można zastosować obu opcji Obudowy i Zawinięcia warstwy jednocześnie. Jeśli ustawienia zawinięcia warstwy są wyszarzone, należy przejść do strony Obudowy w panelu Ustawień i wyłączyć Obudowę wewnętrzną lub zewnętrzną. (Zobacz Parametry obudowy zewnętrznej/wewnętrznej).
Definicja warstwy tynku
Najpierw, należy określić która warstwa ma zostać warstwą tynku:
•Użyj komponentu wykończenia ściany komponent ściany warstwowej określony jako 'Wykończenie' zostanie uznany jako tynk.
Opcjonalnie:
•Ograniczenie grubości tynku: Określ warstwę tynku według grubości - np. wszystkie warstwy do 40 mm grubości zostaną uznane za tynk.
Po wskazaniu które warstwy ściany mają zostać uznane za tynk, użyj opcji pod Zawiń warstwę, aby określić która z warstw tynku ma być zawinięta;
•Automatycznie (wszystkie warstwy określone jako tynk zgodnie z Definicją warstwy tynku zostaną zawinięte) lub
•określona Liczba warstw do wywinięcia.
Aby ustawić własny typ zamknięcia, należy skonfigurować preferencje wykończenia dla każdej warstwy osobno.
Najpierw, w opcji Wybierz warstwę do edycji należy określić czy zamknięcie ma być na lewym słupku, prawym słupku czy na obydwu.
Następnie, wybierz warstwę, która ma zostać zawinięta. (Użyj listy rozwijanej, aby ponumerować warstwy, rozpoczynając od Na zewnątrz lub Wewnątrz ściany)
Po prawej stronie, zaznacz opcję Zawiń warstwę jeśli chcesz, aby aktualnie edytowana warstwa była zawinięta; następnie skonfiguruj pozostałe opcje (grubość, orientację wypełnienia, pióro linii oddzielającej) dla zaznaczonej warstwy.
Zaznacz pole Traktuj warstwę jako tynk jeśli chcesz, aby warstwa zachowywała się jak tynk: czyli będzie się zawijała wzdłuż otworu w ścianie, zgodnie z ustawieniem węgarka.
Uwaga: Jeśli warstwa ściany jest zdefiniowana jako “Rdzeń”, nie może ona zostać uznana za tynk i pole nie będzie miało znaczenia.
Zobacz Jak zdefiniować warstwy jako “Rdzeń” lub “Wykończenie”.
