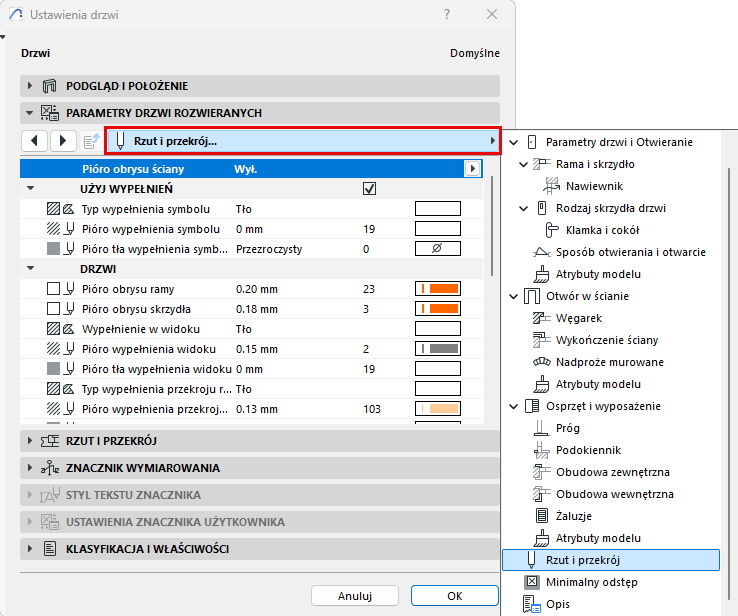

Strona Rzut i przekrój (Ustawienia Drzwi/Okna)

Poniżej opisano stronę Rzut i przekrój panelu Własne parametry dla Ustawień drzwi/okna z biblioteki INT Archicada.

Strona ta zawiera wszystkie parametry widoku 2D poszczególnych części otworu zdefiniowanych dla danego obiektu GDL w skrypcie interfejsu użytkownika. Dostępne parametry różnią się w zależności od komponentu otworu oraz jego geometrii.

Uwaga: Możesz również użyć atrybutów 2D, określonych dla otworu w panelu Rzut i przekrój Ustawień Drzwi/Okien. Ta metoda wiąże się z mniejszą liczbą parametrów, dla ułatwienia. zobacz poniżej Zastąp atrybuty obiektów GDL Drzwi/Okien.

Podczas ustawiania parametrów, warto wyświetlić Podgląd z Ustawień drzwi/okna, aby zobaczyć w jaki sposób Twoje ustawienia zmieniają widok.

Linie obrysu ściany

Ustaw linie rozdzielające ściany dla widoku otworu. Jeśli aktywujesz linie rozdzielające, możesz zdefiniować oddzielne linii dla linii ukrytych/pokazanych.

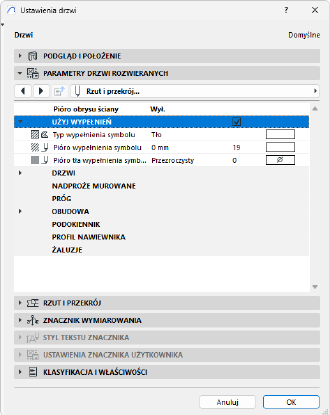

Użyj wypełnień dla drzwi/okien

Aby zastosować wypełnienia dla drzwi/okien, zaznacz pole Użyj wypełnień, aktywujące wszystkie parametry wypełnień. Jeśli opcja Użyj wypełnień jest wyłączona, wyświetlenie otworów nie wykorzysta żadnych z jego komponentów.

Zastąp atrybuty obiektów GDL Drzwi/Okien

Zazwyczaj określa się atrybuty 2D (rodzaj linii, pióro, wypełnienie) dla każdego komponentu Okna/Drzwi na Rzucie przy użyciu strony Rzut i Przekrój w panelu Własne parametry, opisanym powyżej.

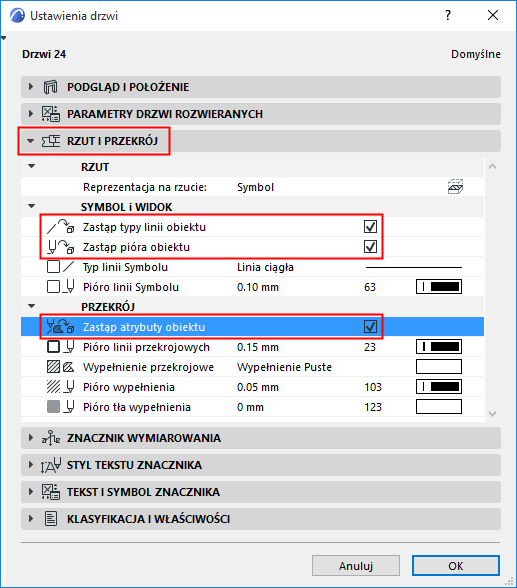

Można je jednak nadpisać, korzystając z uproszczonych ustawień Panelu Rzut i przekrój w Ustawieniach drzwi/okien.

Skonfiguruj atrybuty dla linii przekrojowych, widokowych, pozawidokowych oraz piór, odpowiednio do potrzeb, w panelu Ustawień Rzutu i przekroju w Ustawieniach drzwi/okna (lub Palecie Info).

Aby zmiany te zostały zastosowane, sprawdź czy odpowiednie pola Zastąp parametry obiektu /Rodzaje linii /Pióra /Atrybuty) są aktywne. W przeciwnym razie, drzwi/okna będą wyświetlone z atrybutami obiektu GDL.

Uwaga: Niektóre Drzwi/Okna nie mają zdefiniowanego parametru Obiektu GDL. W takich przypadkach, obiekt będzie wyświetlony przy użyciu parametrów zdefiniowanych w panelu Rzutu i przekroju (niezależnie od konfiguracji pól Zastąpienia).
