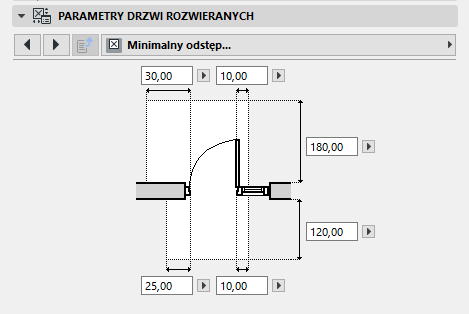

Poniżej opisano wszystkie strony Minimalna przestrzeń panelu Własnych parametrów dla “Drzwi z zawiasami” z naświetlem bocznym i ryglem, z biblioteki INT Archicada.
Te opcje służą do określenia wymogów minimalnej przestrzeni dla prześwitów po obu stronach drzwi.
W ramach pomocy przy rysowaniu, możesz włączyć Opcję reprezentacji modelu aby pokazać minimalne odstępy (zarówno dla drzwi i obiektów) na rzucie.
Aby zobaczyć obszar minimalnej przestrzeni na rzucie dla wszystkich drzwi w projekcie posiadających ten parametr:

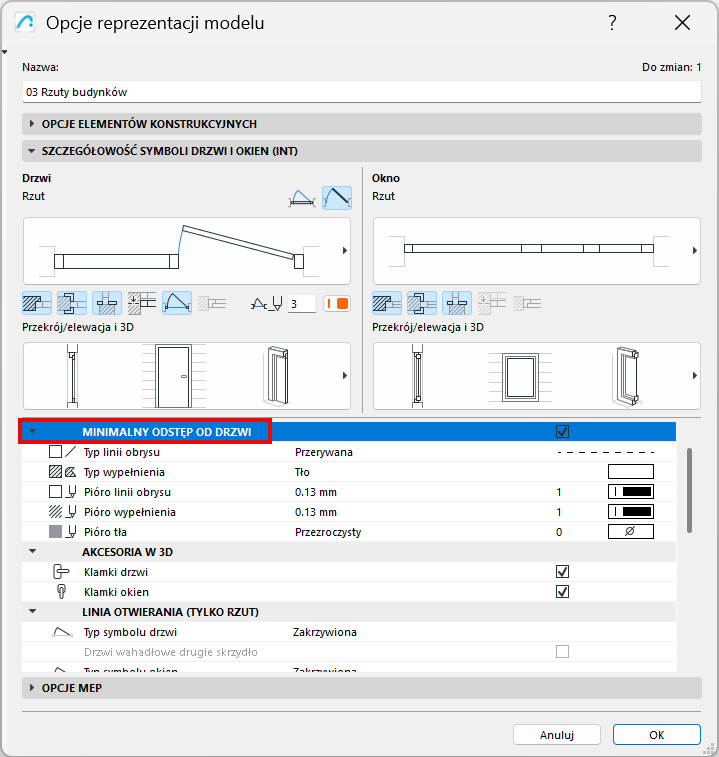

1.Przejdź do menu Dokument > Reprezentacja modelu > Opcje reprezentacji modelu
2.Otwórz panel Poziom szczegółowości symboli drzwi i okien.
3.Zaznacz pole Minimalna przestrzeń drzwi.
Użyj opcji poniżej pola, aby określić pióra, typ linii i wypełnienia dla widoku minimalnej przestrzeni.
Informacje na temat panelu Własnych parametrów, zobacz Gdzie ustawić parametry drzwi/okna.
