Quando a modelação está em curso, pode gostar de ver os traçados como um elemento único e longo para uma visualização limpa do modelo. No entanto, para efeitos de documentação, pode ser mais útil ver e extrair os comprimentos reais dos segmentos do traçado.
O MEP Designer agora permite visualizar e documentar traçados por comprimentos de segmento:

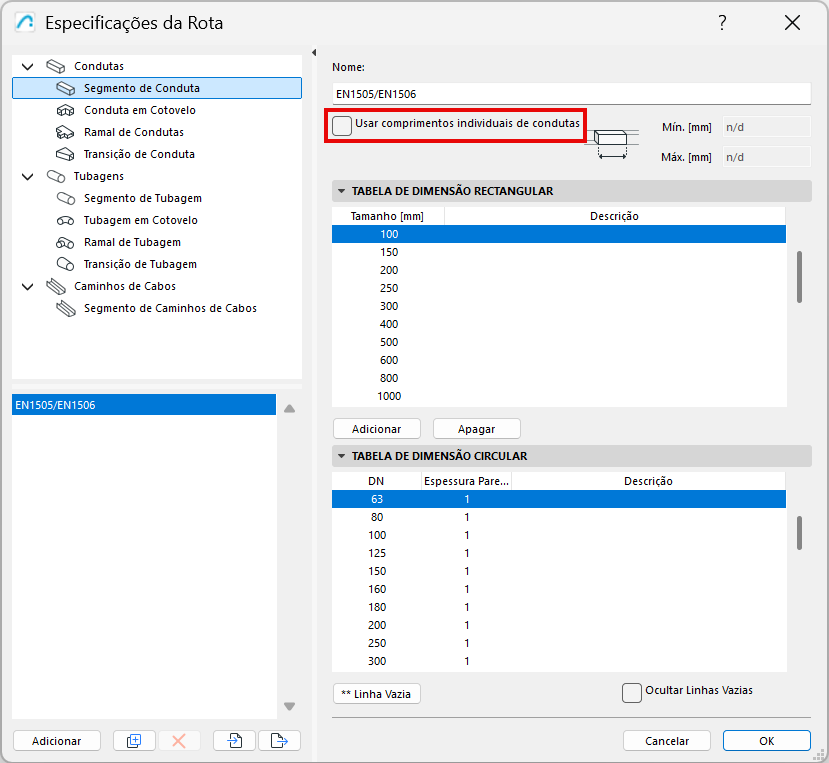

Especificações do trajecto - para segmentos de tubos ou condutas ou suportes de cabos:
•Marcar "Utilizar comprimentos individuais"
•Introduza os comprimentos mínimo e máximo para refletir as especificações de comprimento do fabricante (por exemplo, para o seu tipo de conduta)

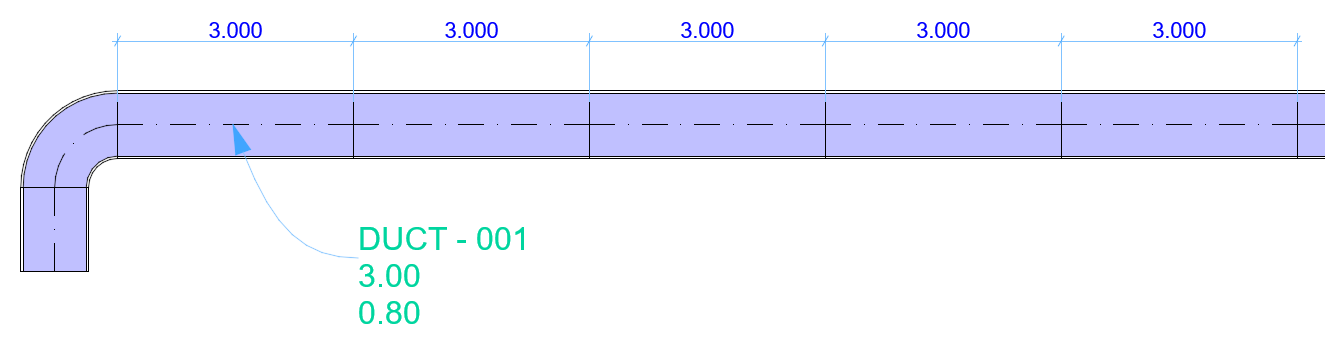

Agora, o modelo apresenta o comprimento de cada segmento com base nas suas Especificações do traçado. O MEP Designer optimiza automaticamente a segmentação no caso de segmentos "sobrantes".

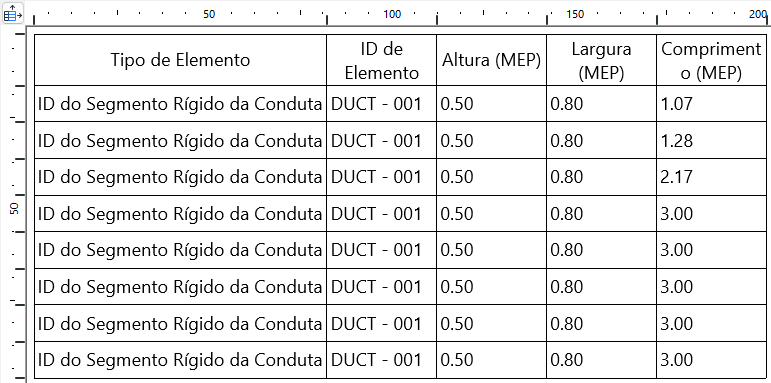

É possível listar os segmentos individualmente no Programa Interativo e rotular cada segmento separadamente.
