Sistemas hidrónicos e cálculos no System Browser

O Navegador de Sistemas alargado abrange agora os sistemas de água/águas residuais e os sistemas de aquecimento/arrefecimento, para além dos sistemas de ventilação.

Para sistemas hidrónicos, o System Browser permite o cálculo em tempo de execução e a visualização de dados para sistemas hidrónicos (capacidade, caudal mássico e velocidade) em forma de tabela.

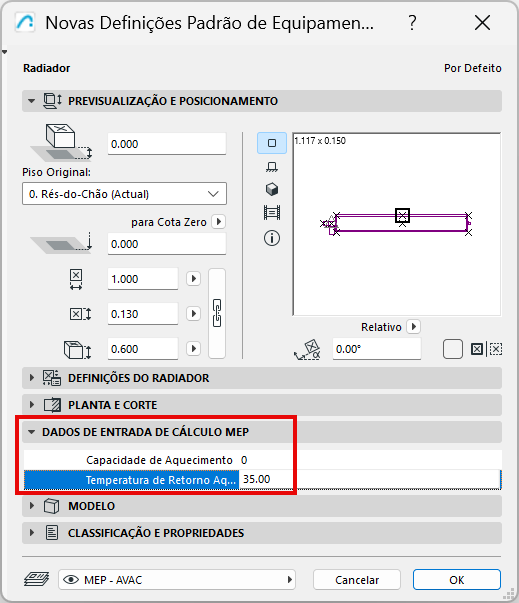

•Definir os valores da capacidade e da temperatura de retorno para o equipamento de aquecimento (nas definições do elemento ou na caixa de informação):

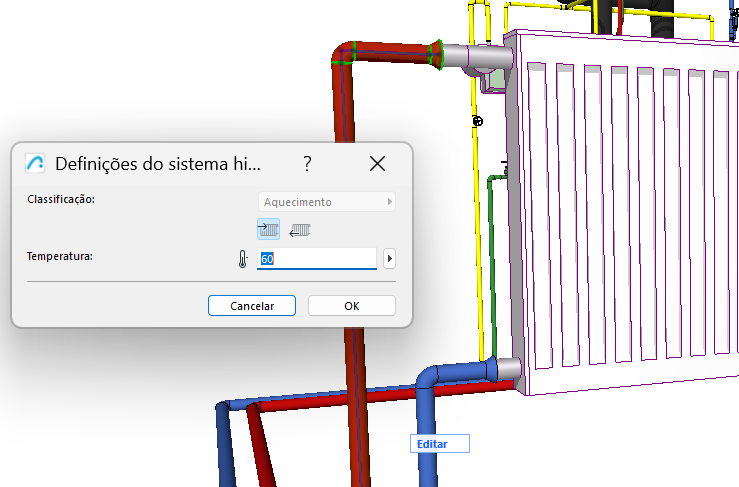

•Nível do sistema: Definir a temperatura para o sistema hidrónico (aquecimento)

Nota: O cálculo dos sistemas de arrefecimento está previsto para uma atualização posterior.

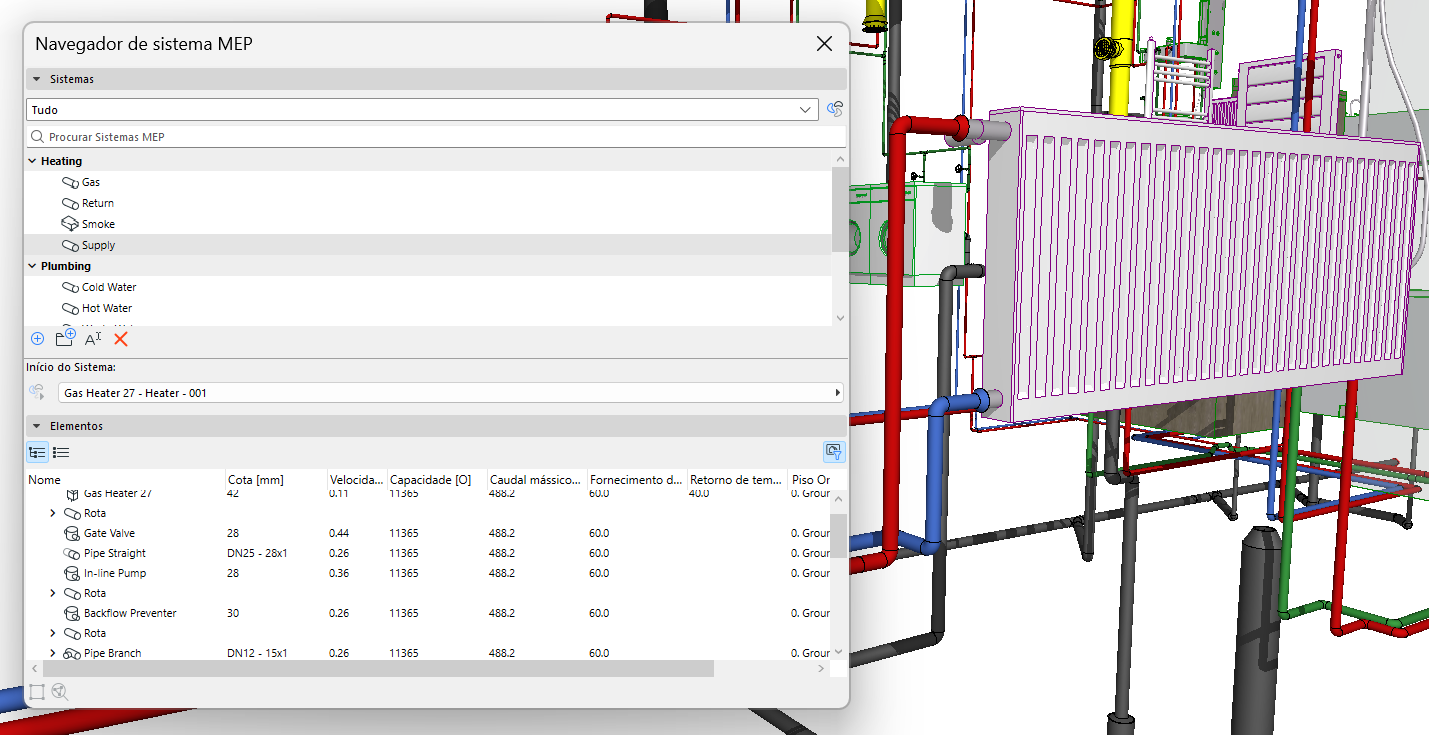

O System Browser apresenta o cálculo do tempo de execução e os dados para sistemas hidrónicos (capacidade, caudal de massa e velocidade), com base nas dimensões do elemento e nos dados de capacidade do equipamento hidrónico.

Redimensionar sistemas hidrónicos com optimizador de tamanho de aquecimento/arrefecimento

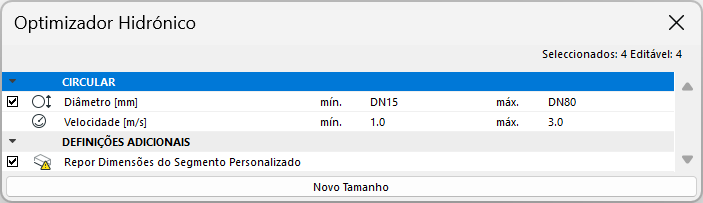

O Hydronics Optimizer redimensiona todos os tubos de aquecimento com base nos diâmetros mínimo e máximo, bem como na velocidade mínima e máxima. (A próxima actualização adicionará o redimensionamento para sistemas de arrefecimento)

•Seleccione os percursos a redimensionar e, em seguida, abra o Hydronics Optimizer (barra de ferramentas MEP ou Window > Palettes)

•Defina intervalos de valores para as dimensões e a velocidade do tubo e, em seguida, clique em Redimensionar
