Representação simbólica pormenorizada dos elementos MEP

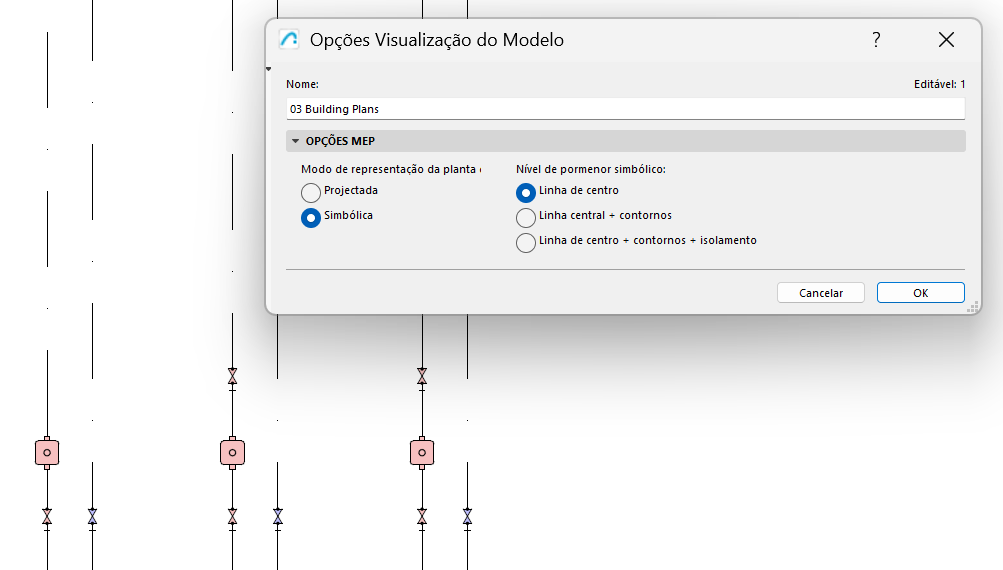

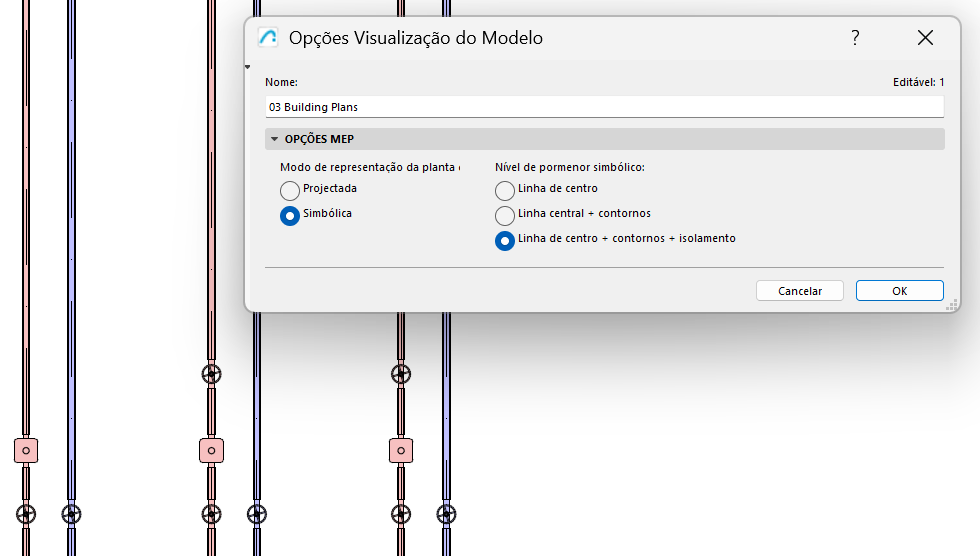

Obtenha uma documentação mais clara e precisa e uma melhor conformidade com as normas: Utilize as Opções de Visualização do Modelo para definir a representação simbólica detalhada dos elementos de traçado MEP.

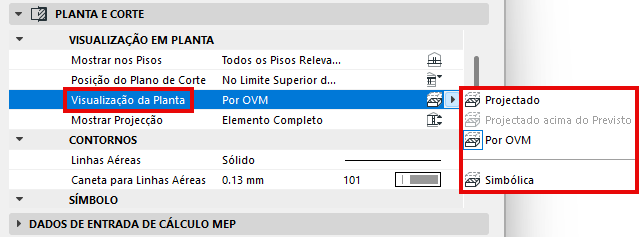

Para que as Opções de Visualização de Modelos tenham efeito em qualquer traçado, certifique-se de que a opção de visualização da Planta Baixa (nas Definições da Traçado) permanece definida como "Por MVO".

Também pode anular esta definição, escolhendo Projectado ou Simbólico para qualquer traçado individual.

Nota: Certifique-se de que define as Opções de Visualização de Modelos para "Simbólico" (Documento > Visualização de Modelos > Opções MEP)

Criar Item MEP Personalizado

Estão disponíveis símbolos incorporados, mas também é possível personalizar símbolos para apresentar Terminais de Tubagem, Acessórios de Tubagem e Equipamento.

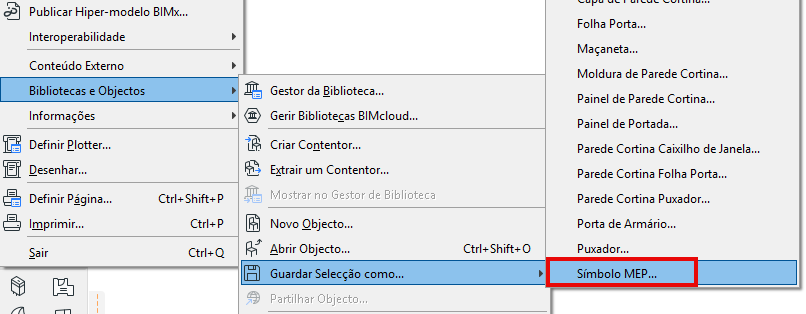

Desenhe o seu próprio símbolo utilizando ferramentas 2D (linhas, preenchimentos, etc.) e, em seguida, guarde-o como Símbolo MEP. Substitua o Símbolo de Plano incorporado pelo novo símbolo personalizado na caixa de diálogo de definições da ferramenta. (Disponível para elementos MEP suportados.)

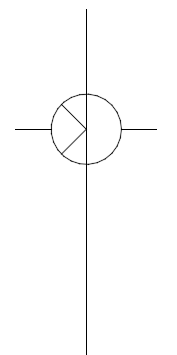

Desenhar e guardar um símbolo MEP 2D

Substituir o símbolo incorporado por um símbolo personalizado
