Editar Tipo de Linhas (Símbolo)
Um tipo de linha de símbolo é baseado num padrão personalizado de elementos de desenho 2D copiados.
Para criar um novo tipo de linha de símbolo:
1.Desenhe o stencil na Planta ou noutra janela, utilizando Linhas, Arcos e Pontos Quentes.
2.Seleccione os elementos 2D.
3.Seleccione Edição > Copiar.
Nota: apenas os Arcos, Linhas e Pontos Quentes podem ser utilizados para definir linhas de símbolos. Os Splines, tramas, texto ou outros elementos serão ignorados.
4.Abra a caixa de diálogo Linhas (Opções > Atributos do Elemento > Linhas).
5.Clique em Novo.
6.Na caixa de diálogo Nova Linha, seleccione a opção Símbolo e clique OK.

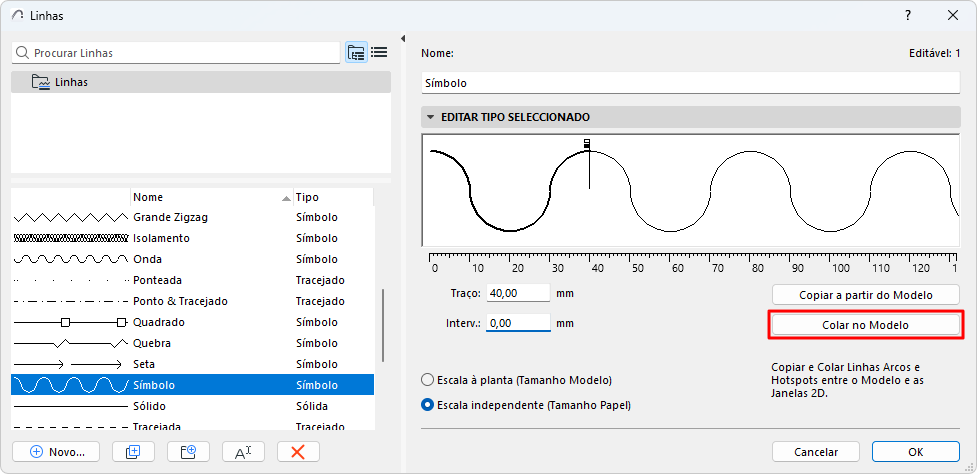

7.No diálogo Linhas, clique em Colar no Modelo sob a secção de edição gráfica.
Nota: as operações normais de copiar e colar não funcionam nesta caixa de diálogo.
O símbolo aparece na janela de edição.
•Bandeira preta: o fim do segmento de linha.
•Bandeira branca: o intervalo entre cada segmento
Edite o segmento de linha e o intervalo arrastando as bandeiras horizontalmente ou edite o seu valor no campo Traço ou Intervalo abaixo.
O componente da linha será dimensionado como um todo.
Na linha do Símbolo resultante, a cercadura dos elementos colados será centrada na linha central.
