As três categorias de preenchimento: Desenho, Superfície ou Corte.
As Categorias da Trama são usadas:
•para definir que tramas estão disponíveis nos pop-ups de escolha de Trama
•para escolher e criar Tramas à mão livre com a ferramenta Trama
•para aplicar Regras de Sobreposição Gráfica a determinadas categorias da Trama
•em critérios (p. ex., Pesquisar e Seleccionar ou Mapas Interactivos)
•no processamento de tramas de corte exportadas (na exportação DXF)
Definir Disponibilidade de Tramas por Categoria (Desenho, Preenchimento, Corte)

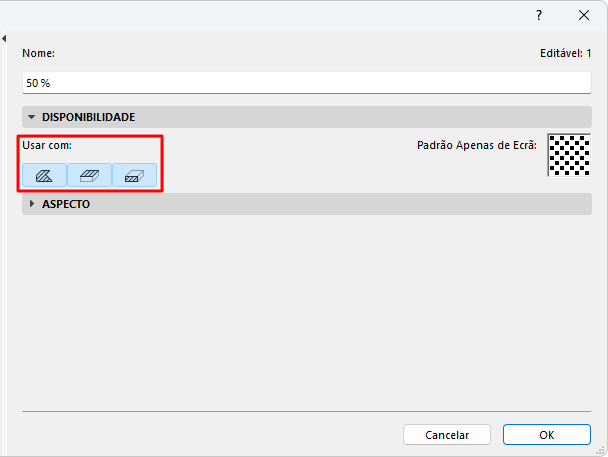

Use o Painel Disponibilidade do diálogo Tramas para definir uma ou mais categorias para cada Trama.
Nem todas as Tramas do projecto estão disponíveis em todos os pop-ups de trama. Os pop-ups de escolha de Trama, localizados em caixas de diálogo na interface, contêm apenas as Tramas que pertencem a uma Categoria da Trama que faça sentido nesse contexto.
1.Abra a caixa de diálogo Opções > Atributos do Elemento > Tramas.
2.Seleccione a(s) Trama(s) a editar.
3.Active um ou mais ícones de Utilizar com para definir a respectiva Categoria da Trama: Desenho, Preenchimento e/ou Corte.
Tramas de Desenho
As tramas de desenho são desenhadas à mão, utilizando a Ferramenta Trama.
•Um tipo de Trama na categoria "Desenho" está disponível na caixa de diálogo da ferramenta Trama.
Tramas de Superfície
Um tipo de Trama na categoria "Preenchimento" está disponível em
•diálogos de Definições de Ferramenta de elementos que podem usar uma trama de superfície
•Painel Primeiro Plano de Preenchimento de Cobertura no diálogo Superfícies
•Sobrepor Tramas de Superfície em Sobreposições Gráficas
Tramas de Corte
Um tipo de Trama na categoria "Corte" está disponível em
•Caixa de diálogo Materiais de Construção
•Diálogos de definições de elementos GDL (que utilizam tramas de corte)
•Sobrepor Tramas de Corte em Regras de Sobreposições Gráficas
Comentários:
–Os elementos da Trama definidos como "Trama de Corte" podem ser colocados, opcionalmente, no seu próprio vegetal durante a conversão DXF/DWG. Ver Vegetais Pessoais.
–Tramas de Imagem não podem ser utilizadas como tramas de corte.
Tramas baseadas no Material de Construção e Tramas baseadas na Superfície
Ao desenhar uma Trama à mão livre com a ferramenta Trama, duas categorias de Trama adicionais facilitam a combinação de tramas de corte de Materiais de Construção e tramas baseadas numa Superfície (a sua trama de superfície, cor ou textura).
