Sobrepor superfície nas definições de elemento

Para um elemento do modelo, a definição da superfície depende do seu Material de Construção, que inclui uma superfície.

Ver MATERIAIS DE CONSTRUÇÃO.

Contudo, para qualquer elemento do modelo, pode sobrepor a definição da superfície do Material de Construção do elemento da construção e atribuir uma superfície diferente (ou superfícies).

Os objectos GDL não utilizam Materiais de Construção, mas pode sobrepor as suas definições de superfície.

1.Seleccione um elemento colocado, ou abra a caixa de diálogo de definições do tipo de elemento.

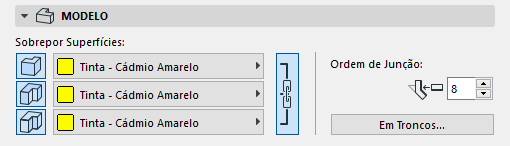

2.No painel Modelo, em Sobrepor Superfícies, clique no botão de alternar de alguns ou todos os pop-ups da superfície. Cada pop-up corresponde a uma face ou aresta do elemento.

Notas: clicar no ícone Cadeia ("Vincular Superfícies") significa que todas as faces/arestas vão usar uma única sobreposição de superfície. Para definir uma superfície diferente para alguma face/aresta individual, desvincule as definições da superfície clicando novamente na cadeia.

Para remover uma sobreposição, clique apenas no botão de alternar novamente. A superfície definida no Material de Construção é agora novamente utilizada.

Ver também Sobrepor Superfícies com o Pintor de Superfície.
