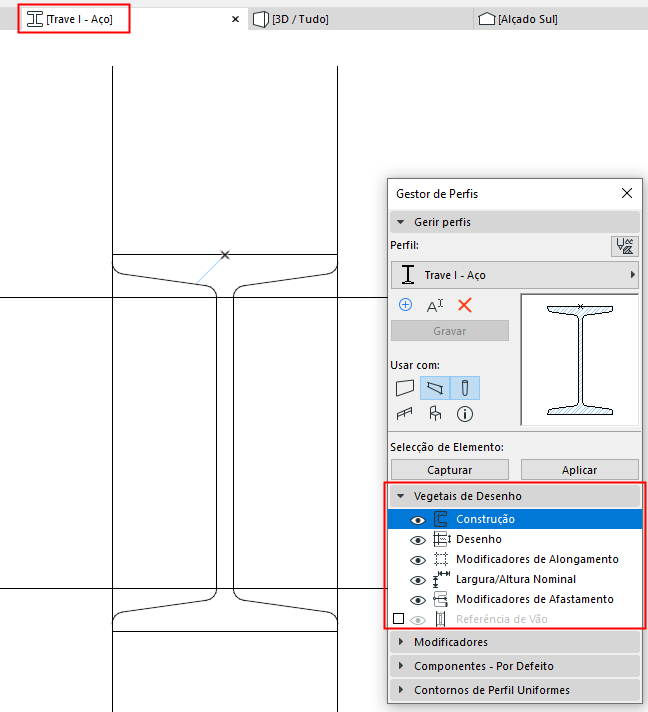

Utilize este painel para mostrar ou esconder elementos no Editor de Perfil.
Este painel só está activo se o Editor de Perfil estiver aberto.
Construção
Mostrar/ocultar elementos de trama ou ponto quente no Editor de Perfil.
Desenho
Mostrar/esconder elementos desenhados com qualquer outra ferramenta de desenho (p. ex., Linhas, Arcos, Polilinhas) no Editor de Perfil.
Modificadores de Alongamento
Mostrar/esconder Modificadores de Alongamento no Editor de Perfil.
Ver Modificadores de Alongamento.

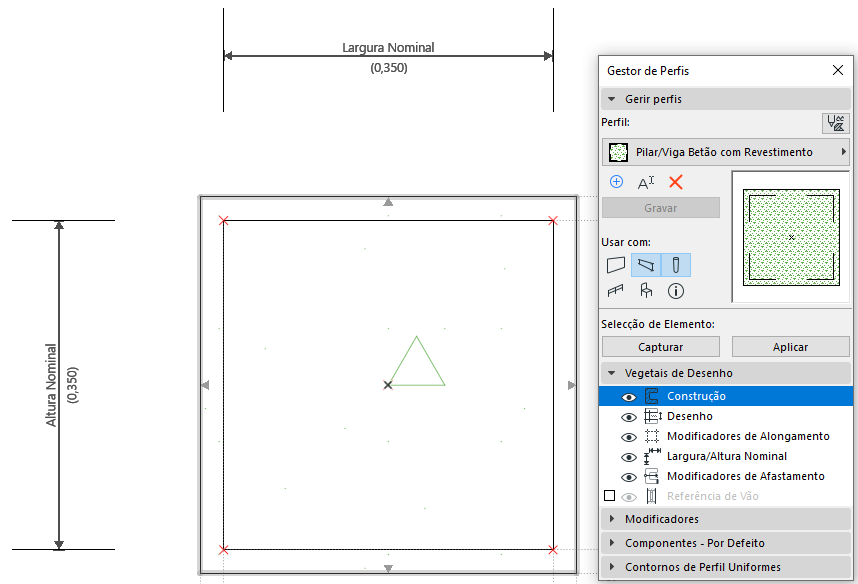

Mostrar/esconder as cotas que indicam a Largura e Altura Nominal do perfil, no Editor de Perfis.

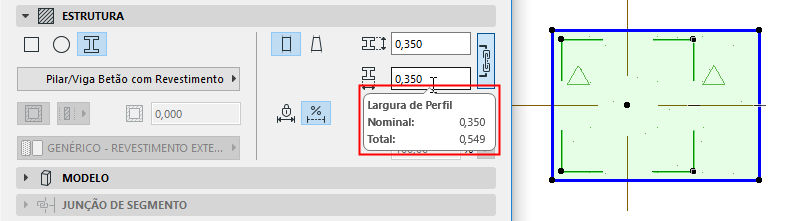

A Largura/Altura Nominal - parâmetros do elemento listáveis - são mostrados no diálogo Definições do elemento. Estes valores são editáveis nas Definições do elemento, se os Alongamentos de Largura e/ou Altura do perfil estiverem activos no painel Modificadores.
As cotas de Largura e Altura Nominal podem ser reposicionadas clicando e arrastando as suas linhas de cota. Os respectivos comprimentos podem ser modificados e alinhados com outra parte do perfil - incluindo o exterior da cercadura do Perfil, clicando nos fins das cotas nominais. Se os comprimentos não forem modificados, os respectivos comprimentos serão redimensionados automaticamente para seguir a cercadura das Tramas, conforme definido no Editor de Perfis.
Fins de dimensões nominais, como Modificadores de Afastamento, podem ser associados a nós de Trama podendo tal, contudo, causar uma restrição excessiva. Neste caso, aparece um aviso.
Em contraste, os parâmetros de listagem de Largura/Altura Total também incluem ajustes ao nível do elemento através de Modificadores de Afastamento e reflectem o tamanho global da cercadura do elemento. O Tamanho Total não é editável na caixa de diálogo de Definições do elemento, devido às restrições de Modificadores de Afastamento.
Modificadores de Afastamento
Mostrar/esconder as cotas e realces de aresta/nó atribuídos de Modificadores de Afastamento.
Mesmo que seja definido para "esconder", um Modificador de Afastamento actualmente seleccionado na lista de Modificadores será sempre apresentado.
Ver Modificadores de Afastamento.
Referência de Abertura (para Paredes de Perfil)

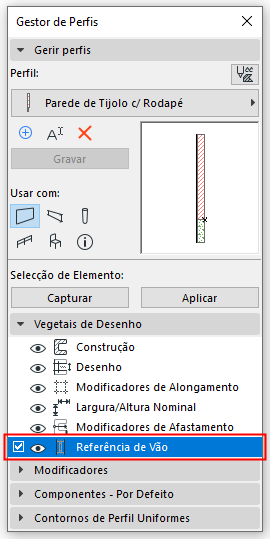

•Marque a caixa para visualizar as linhas de Referência de Abertura no perfil de parede colocado (a linha de referência onde as portas/janelas serão colocadas).
•Clique no ícone do olho para mostrar/ocultar linhas de Referência de Abertura no Editor de Perfil.
•Se necessário, estenda ou quebre as linhas para se adaptarem à forma do perfil, de forma a que as aberturas sejam colocadas e orientadas para a localização correcta.
Se não activar a Referência do Vão, as portas/janelas serão inseridas ao longo da delimitação da parede.
