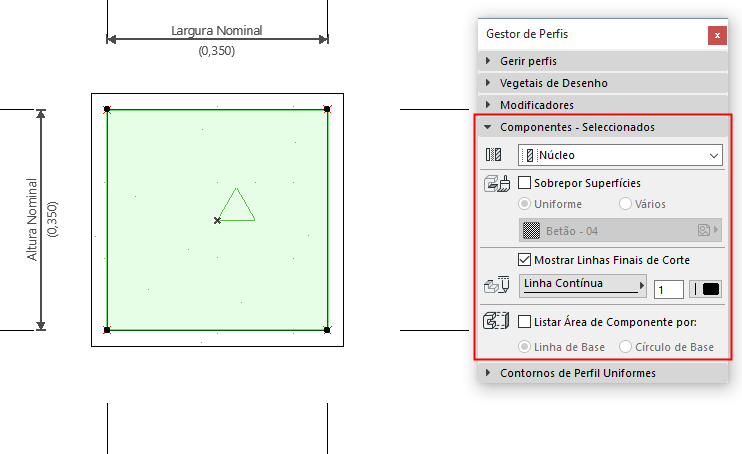

Seleccione um componente de trama no Editor de Perfil.
Utilize o Painel Componentes do Gestor de Perfis para editar os seguintes parâmetros:
Tipo de Componente
Defina o componente seleccionado como núcleo, acabamento ou outro. Esta definição irá afectar a Visualização da Estrutura Parcial do elemento complexo.
Ver a respectiva descrição em Visualização Parcial da Estrutura.
Sobrepor Superfícies
Assinale Sobrepor Superfícies para escolher uma nova superfície no pop-up. Caso contrário, o componente seleccionado usará a superfície definida no Material de Construção da Trama.
Se sobrepuser uma aresta de Trama individual com uma superfície personalizada no Editor de Perfis, tal reflectir-se-á como "Vários" neste painel.
Mostrar Linhas Finais de Corte
Assinale esta opção para visualizar Linhas Finais de Corte.
Defina o Tipo de Linha e a caneta do componente de Trama de Perfil seleccionado. Este tipo de linha e caneta são utilizados para linhas de fim quando o elemento é cortado.
Listar Área de Componente por
Escolha Linha de Base ou Círculo de Base para definir como calcular a área de superfície para este componente, num Mapa Interactivo de Componentes.
Para visualizar e editar a Linha de Base ou o Círculo de Base no Editor de Perfil, assegure-se de que activou Visualização > Opções de Visualização no Ecrã > Área de Componente Linha de Base/Círculo.
Para mais informações, veja Dados de Componente no Archicad.
