Verificar Sobreposições Lineares - Funcionalidade Experimental

Melhore a qualidade do modelo antes de criar a documentação.

O add-on detecta pares de elementos sobrepostos: se as respectivas Linhas de Referência se sobrepuserem de modo parcial ou total, são consideradas sobrepostas. Estes pares são então realçados como Assuntos para que, se necessário, possa examinar e corrigir cada Assunto.

Nota: esta é uma funcionalidade experimental que não funciona com elementos curvos.

Activar a funcionalidade

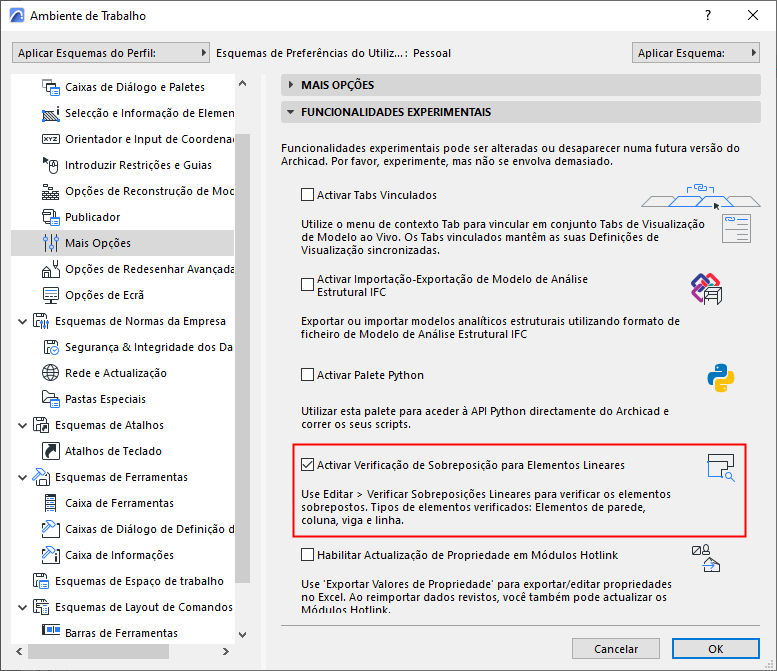

Trata-se de uma funcionalidade experimental. Certifique-se de que activa esta função em Opções > Ambiente de Trabalho > Mais Opções > Funcionalidades Experimentais:


Para dar opinião, experimente a funcionalidade, depois anule a selecção da funcionalidade "Activar Verificação de Sobreposição para Elementos Lineares" e envie os seus comentários. Apreciamos o Seu Feedback!


Fluxo de trabalho sugerido

1.Vá para Editar > Verificar Sobreposições Lineares para abrir a palete Verificar Sobreposições Lineares.

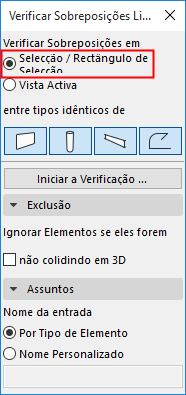

2.Escolha que parte do modelo pretende verificar: Vista Activa ou Selecção/Rectângulo de Selecção

CheckLinearOverlapsActiveView2.png   CheckLinearOverlapsSelectionMarquee2.png

Vista Activa: verifica todos os elementos visíveis na vista actualmente activa.

Selecção/Rectângulo de Selecção: verifique apenas elementos que estejam actualmente seleccionados ou marcados com rectângulo de selecção.

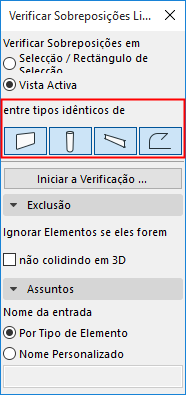

3. Active os ícones de ferramenta para definir que pares de elementos pretende verificar: Paredes vs. Paredes, Pilares vs. Pilares, Vigas vs. Vigas e/ou Elementos de Linha vs. Elementos de Linha.


4.Clique em 'Iniciar a Verificação...'

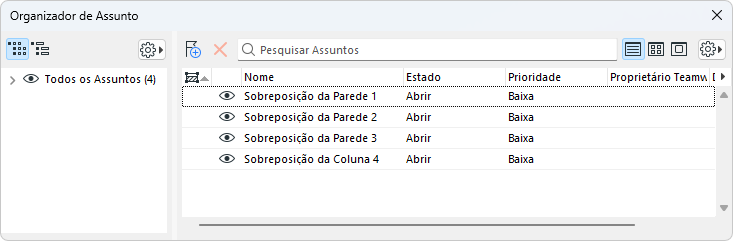

5.Para ver os resultados, abra o Organizador de Assunto (Janela > Paletes > Organizador de Assunto).


Por defeito, todos os Assuntos estão visíveis, têm um estado aberto e baixa prioridade.

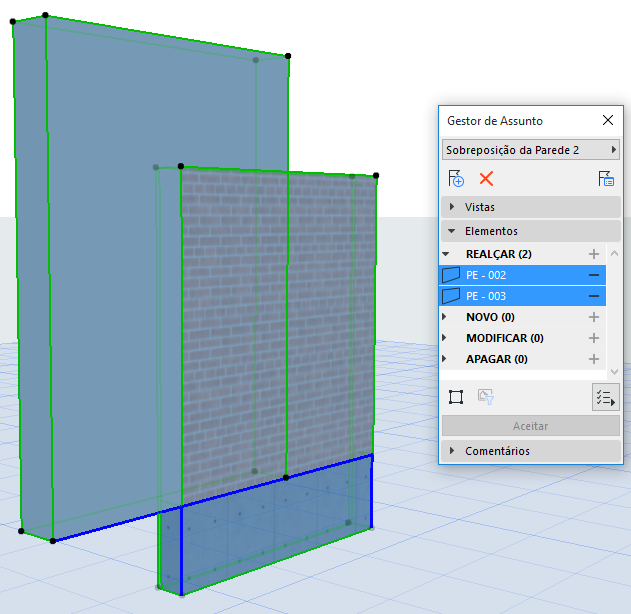

6.Faça duplo clique num Assunto para o ver no Gestor de Assunto. Amplie os elementos realçados e ajuste o modelo, se necessário.


7.Clique em Voltar a verificar para o voltar a processar. Quaisquer Assuntos resolvidos serão removidos do Gestor de Assunto.


Nota: o comando continua a ser "Voltar a verificar" até fechar o projecto.

Mais Opções

Ignorar Elementos que Não colidem

Em alguns casos, dois elementos podem ter Linhas de Referência sobrepostas, mas não colidem realmente em 3D. Para ignorar esses assuntos, seleccione "Ignorar Elementos se não colidirem em 3D".


Linhas de referência sobrepõem-se, mas não existe colisão em 3D. Estes elementos são ignorados, nenhum Assunto encontrado.

Nomeação Automática de Assunto


Os nomes de assuntos são criados, por defeito, com base no tipo de elemento. São também numerados.

Contudo, ao escolher "Nome personalizado", pode escolher outro nome para o Assunto no painel Assuntos. Desta forma, todos os assuntos criados irão partilhar o mesmo nome personalizado, mas estarão numerados.

Pode modificar os nomes por defeito um a um, mais tarde, no Organizador de Assunto.
