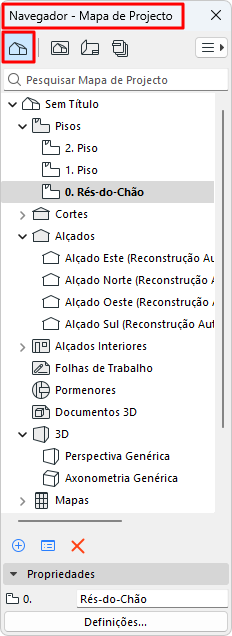

Estrutura em árvore dos pontos de vista do projecto, organizada em pastas. Os ícones dos pontos de vista (no Navegador e na barra de tabs) são pretos.
Utilize o campo de pesquisa para localizar itens pelo nome.
O que é um Ponto de Vista?
Um Ponto de Vista representa uma janela numa área específica do seu projecto.
Os Pontos de Vista são listados no Mapa de Projecto do Navegador, organizado em pastas (uma pasta com um nome para cada tipo de ponto de vista).
Nota: uma vez guardadas as definições de um ponto de vista, é criada uma vista (e adicionada ao Mapa de Vistas) que pode, então, ser colocada num Layout.
Pastas do Mapa de Projecto
Estas pastas são uma lista fixa; não é possível adicionar ou apagar pastas.
Pisos
Todos os Pisos definidos para o projecto.
Nota: No Mapa de Projecto, a ID de Piso não é editável. Um ID de Piso é idêntico ao seu Número de Piso, o qual pode ser definido em Definir Pisos.
Cortes, Elevações, Alçados Interiores, Folhas de Trabalho, Detalhes e Documentos 3D
Pastas contendo pontos de vista correspondentes.
Veja Vistas do modelo para obter informações sobre cada um destes tipos de ponto de vista.
3D
Contém projecções 3D e quaisquer percursos.
•São fornecidas duas projecções por defeito: Perspectiva Genérica e Axonometria Genérica.
•Quando se colocam câmaras no projecto, os seus nomes aparecem na pasta 3D, agrupados sob o caminho.
Ver Definições Ferramenta Câmara.
Mapas
Contém os mapas interactivos (Elementos, Componentes, Superfícies) criados como parte da documentação do projecto. Utilize mapas como base para encomendar elementos de construção aos fabricantes e para verificar a consistência dos elementos com base num conjunto de critérios.
Ver Mapa Interactivo.
Índices de Projecto
Por exemplo, Índices de uma lista de vistas, Folha de layout, Lista de desenhos.
Ver Índices de Projecto.
Listagens
Esquemas de lista pré-definidos para Elementos, Componentes e Zonas
Info
Notas e Relatório do Projecto (também disponível a partir do menu Janela)
Para mais informações, veja Notas e Janela de Relatório de Sessão.
