Pode visualizar os Pontos de Vínculo num vector temporário utilizado ao desenhar elementos. Este método pode ser activado com o ícone Vincular Restrição de Ponto, incluído nos ícones de construção relativa na Janela de Controlo ou na barra de ferramentas Ajudas de Desenho.
Ver Janela de Controlo.
No exemplo seguinte, vamos desenhar uma Parede, que começa a um quarto da distância entre dois limites de outras duas Paredes.
1.Nas Definições de Ponto de Vínculo, seleccione "Divisões".
2.Em Definir Valores de Ponto de Vínculo, introduza 4 como o número de Divisões.
3.Verifique que o Vínculo à Guia está desactivado. (Visualização > Vincular à Grelha está desactivada.)
4.Active a ferramenta Parede.

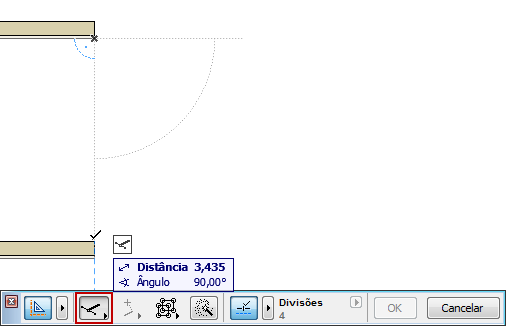

5.Escolha o ícone Vincular Restrição de Ponto na Janela de Controlo e clique nele para activar.
6.Desenhe o vector de referência de um ponto final da parede até a outro.
7.Os Pontos de Vínculo estão agora disponíveis ao longo do vector, em cada uma das quatro divisões.
Clique na localização pretendida para começar a desenhar a nova Parede.
