Membrana Revolvida: Entrada Simples




Na Planta ou Janela 3D:

1.Active a Ferramenta Membrana e seleccione o método de geometria revolvido com um método de "Input" simples.




2.Clique para definir o eixo da Membrana no centro da cúpula. (O eixo colocado inicialmente é sempre vertical, embora possa editar a inclinação do eixo posteriormente.)

3.Arraste o cursor para definir o tamanho (largura) da Membrana. Clique no local onde deseja começar a revolvê-la em torno do eixo.




4.Arraste o cursor e clique para completar o ângulo de revolução.

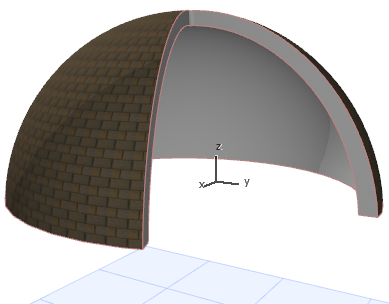

5.Veja o resultado em 3D.
