Membrana Revolvida: Definir Contornos em Secção

Aqui, desenha diversas Membranas revolvidas com uma extremidade final em comum para os seus perfis, mas ligeiramente afastadas entre si.

Depois, na janela Secção, seleccione cada Membrana separadamente e desenhe o seu contorno com a forma de um rectângulo - utilize rectângulos progressivamente mais pequenos. O resultado são diversos segmentos de Membrana sobrepostos, cada um com um tamanho ligeiramente diferente.

1.Assegure-se de que a altura da Membrana por defeito é 0.

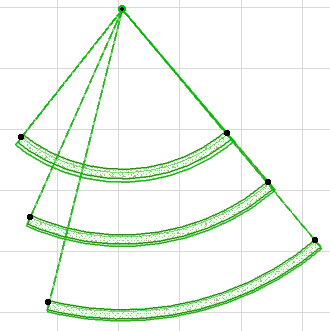

2.Desenhe a primeira Membrana revolvida na Planta, conforme ilustrado.

3.Desenhe mais duas Membranas revolvidas utilizando o mesmo ponto inicial do perfil, mas cada uma ligeiramente maior e afastada da anterior.

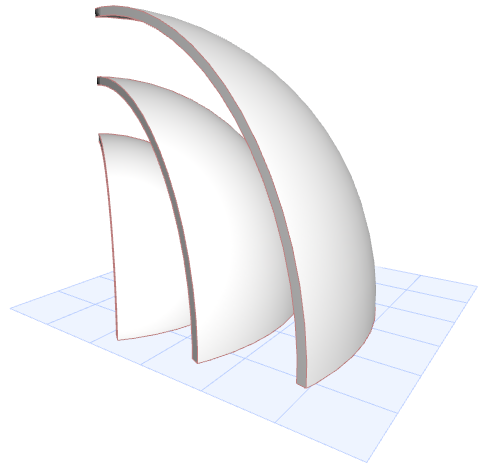

4.Veja o resultado em 3D.

5.Agora, crie uma Secção destas Membranas e abra a janela Secção.

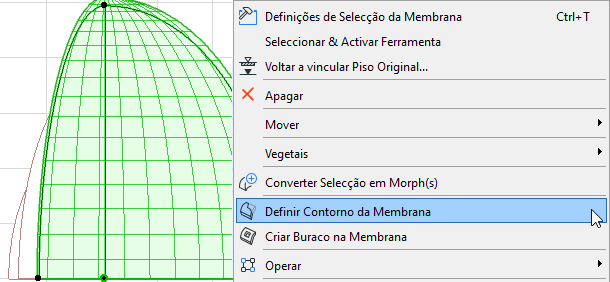

6.Seleccione a Membrana mais perto de si. A partir do menu de contexto, escolha Definir Contorno da Membrana.

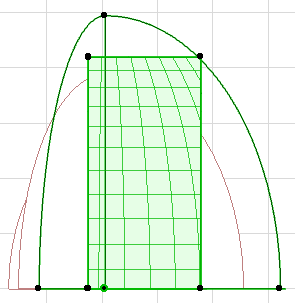

7.Desenhe o contorno na forma de um rectângulo.

8.Seleccione as outras duas Membranas e defina contornos rectangulares para elas.

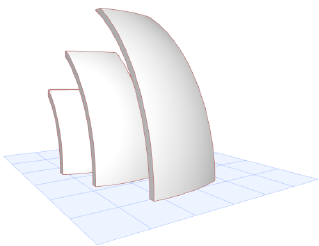

9.Veja o resultado em 3D e ajuste conforme necessário.
