Opções para Editar Membranas Revolvidas

Seleccione o eixo ou o perfil na Membrana Revolvida. Uma extremidade do eixo distingue-se por um grande ponto quente; representa a altura base da Membrana.

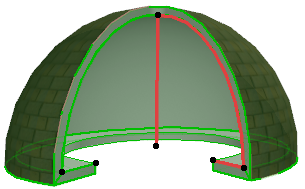

•Editar Ângulo de Revolução

Clique em qualquer ponto do perfil da Membrana seleccionada para chamar este comando na palete de contexto. Escolha Editar Ângulo de Revolução.








Para ver os seguintes dois comandos na palete de contexto, clique no ponto final do Eixo de Revolução.

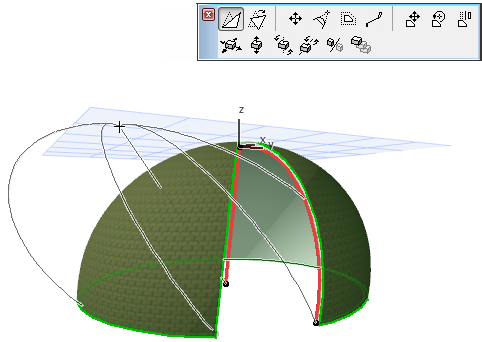

•Distorcer Eixo





•Eixo de Inclinação





Assista o vídeo

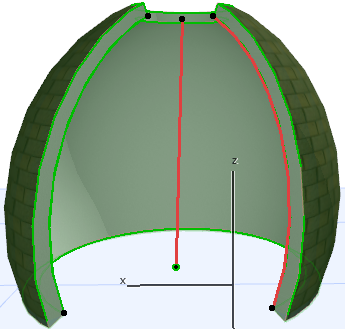

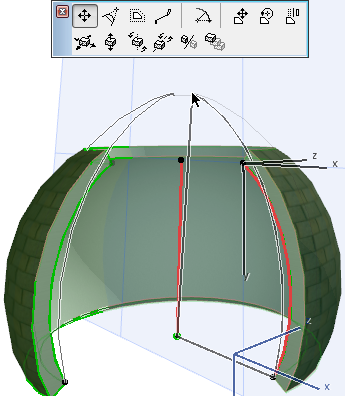

•Mover Vértice do Perfil





•Continuar Perfil








•Rodar Perfil

Seleccione o comando Rodar perfil na Palete de Contexto. Depois (como ao rodar outros elementos), clique num ponto e desenhe um eixo de rotação. Clique para concluir a rotação.

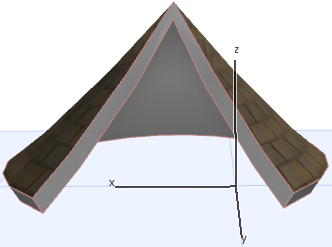

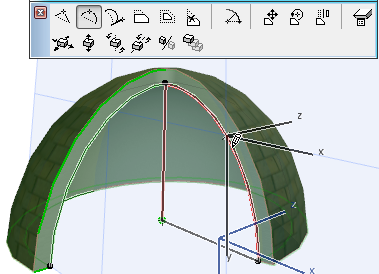

•Curvar Aresta

Clique em qualquer ponto no perfil da Membrana para chamar este comando na palete de contexto.
