Opções para Editar Membranas Reguladas

A Membrana Regulada tem dois perfis. Uma extremidade do primeiro perfil distingue-se por um grande ponto quente; representa a altura base da Membrana.

Aqui, apresentamos algumas possibilidades de edição para ambos os perfis:

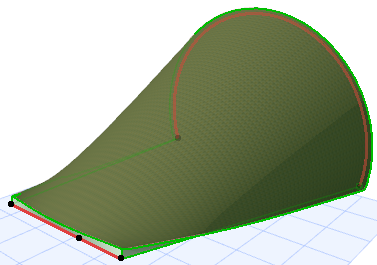

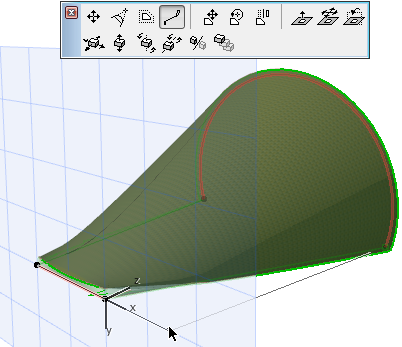

•Continuar Perfil

Por exemplo, estenda o perfil em linha recta para ampliar essa extremidade da Membrana.

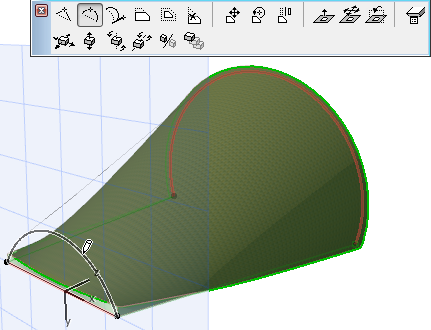

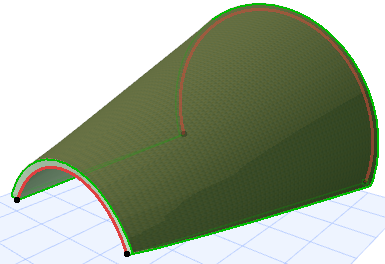

•Curvar Aresta

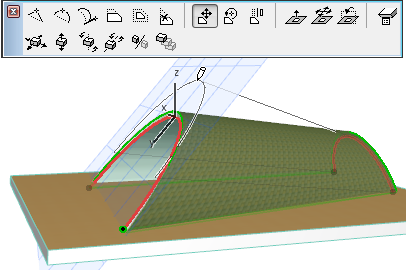

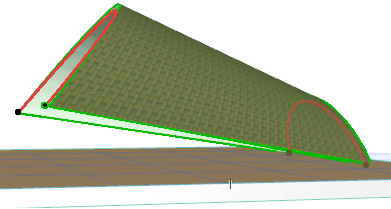

•Arrastar Perfil

Utilize este comando para arrastar o perfil dentro do seu próprio plano, na direcção horizontal e/ou vertical, para uma nova localização.





•Rodar Perfil

Utilize estes comandos para rodar o perfil seleccionado no espaço.

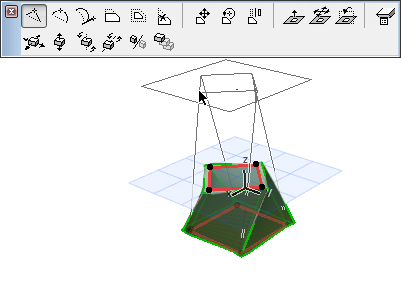

•Elevar Plano do Perfil

Aqui, mova todo o plano do perfil na direcção vertical.

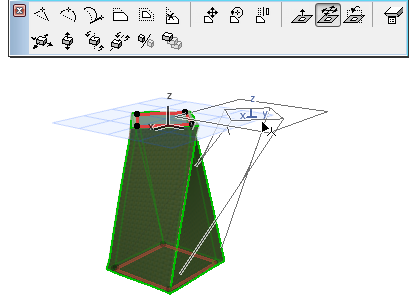

•Arrastar Perfil Horizontalmente

Aqui, agarra no plano de perfil e arrasta-o na horizontal.

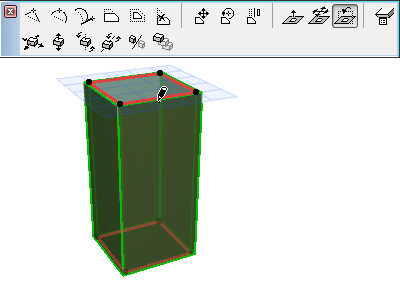

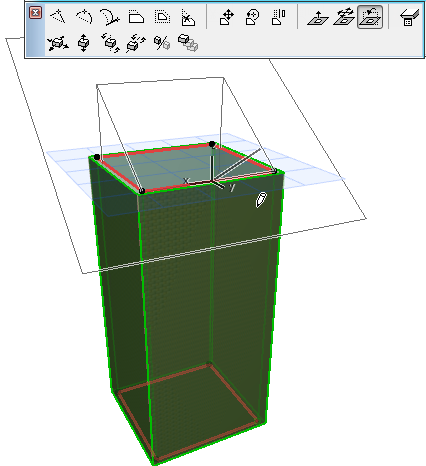

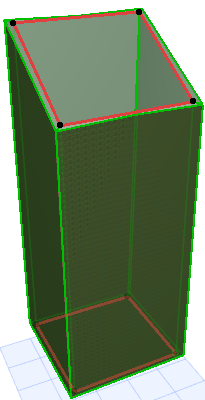

•Girar Plano de Perfil




Clique para introduzir o ponto de rotação. Depois, mova o seu cursor para definir a direcção de rotação e clique para concluir.
