Personalizar Aresta da Membrana ou Aresta do Buraco na Membrana
Pode personalizar a superfície e/ou tipo de qualquer aresta de uma Membrana, ou a aresta de um buraco numa Membrana.
Depois de ter definido as opções de superfície/tipo personalizados, pode escolher aplicá-las apenas à aresta clicada, a todas as arestas do polígono clicado (buraco) ou a todas as arestas da Membrana.
1.Seleccione a Membrana.

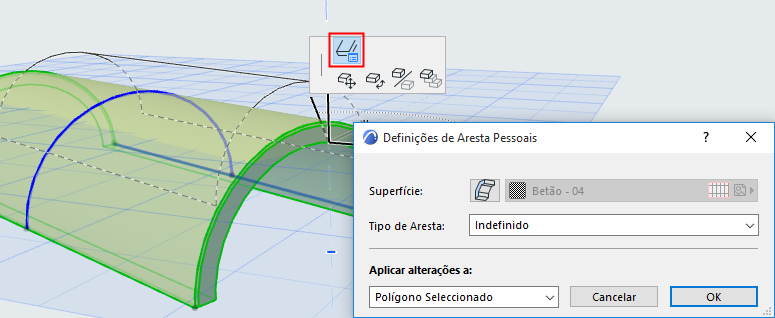

2.Clique numa aresta para chamar a palete de contexto.
3.Seleccione o ícone Personalizar Definições de Aresta para abrir a caixa de diálogo Definições de Aresta Personalizadas.
4.Utilize os controlos para ajustar a Superfície e Tipo de Aresta conforme necessário.
Superfície Personalizada da Aresta da Membrana
Nota: por defeito, o material da Superfície aplicado a uma aresta da Membrana deriva do Material de Construção atribuído à Membrana. Pode sobrepor todas as superfícies de aresta da Membrana, usando os controlos no Painel de Modelo das Definições da Membrana. Personalizar Definições Aresta oferece um outro modo de personalizar a superfície de qualquer uma ou mais Arestas da Membrana.
Superfície: clique no botão de sobreposição de Superfície e, depois, seleccione uma superfície personalizada para a(s) aresta(s) da Membrana ou superfície da extremidade.

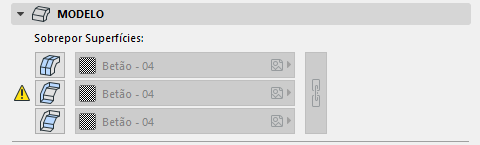

Se aplicar, aqui, uma superfície a qualquer aresta que seja diferente da superfície da aresta definida no Painel de Modelo das Definições da Membrana (ou Material de Construção), o Painel de Modelo irá indicar (com um fragmento amarelo) que foi aplicada uma superfície de aresta personalizada.

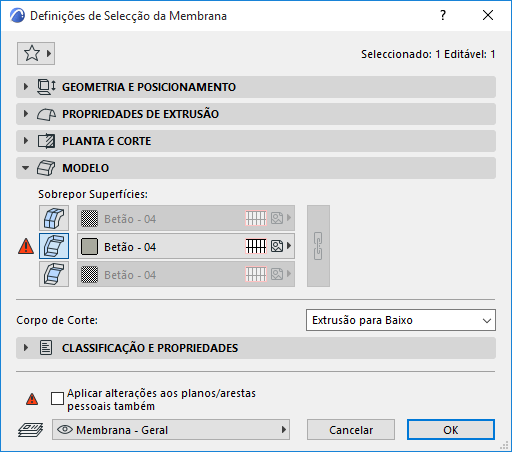

Se sobrepuser a superfície da aresta da Membrana nas Definições da Membrana com a caixa de diálogo ainda aberta, o fragmento amarelo (indicando "aresta personalizada") ganha uma sombra vermelha: isto significa que a definição da aresta geral da Membrana se vai alterar: pretende aplicar esta sobreposição a todas as arestas, incluindo a(s) aresta(s) personalizada(s)?
Se sim, seleccione a opção no fundo das Definições de Membrana (Aplicar alterações aos planos/arestas personalizados também). Se não seleccionar esta opção, as suas superfícies da aresta personalizadas permanecem da forma que as definiu.
Tipo de Aresta de Membrana Personalizado
Tipo de Aresta: opcionalmente, escolha um tipo para a aresta da Membrana.
O tipo de Aresta da Membrana que define aqui pode ser utilizado como parâmetro em todas as funções de listagem do Archicad.
Para uma explicação sobre tipos de aresta, veja Parâmetros da Listagem da Membrana.
Aplicar Alterações
Aplicar alterações a: quando tiver definido as opções conforme necessário, seleccione os contornos aos quais deseja aplicar estas alterações:
•A Aresta Clicada irá aplicar as opções que escolher abaixo (superfície, tipo de aresta) apenas à aresta em que clicou ao abrir a palete de contexto.
•O Polígono Seleccionado irá aplicar as opções seleccionadas apenas às extremidades extrudidas da membrana ou apenas às arestas do vão, consoante o que estiver seleccionado.

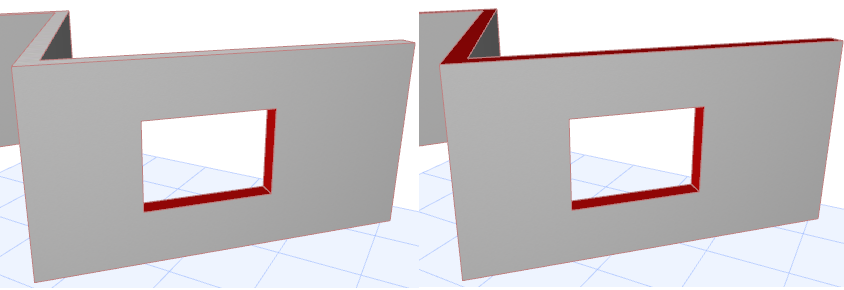

•Todas as arestas irá aplicar as opções seleccionadas a todas as arestas da Membrana, bem como a todas as arestas dos seus buracos.
5.Clique em OK para aplicar as alterações.
