Desenhar uma Parede Poligonal (PoliParede)

Para definir uma parede poligonal de forma livre, seleccione o Método Geométrico Parede Poligonal na Caixa de Informações. As Paredes Poligonais podem conter Portas e Janelas. Para estas Paredes só estão disponíveis tramas simples (e não composições).

Nota: Se a sua parede poligonal possuir uma janela com uma placa, uma opção em Definições de Janela permite-lhe definir o contorno da placa para seguir o polígono da parede (paralelo ao polígono da parede) ou permanecer paralelo à janela.

Ver Bordo em Parede Poligonal.

Desenhe o contorno da Parede Poligonal, utilizando as opções da Palete de Contexto (como quando desenha uma Parede em cadeia). Podem ser utilizadas arestas curvas e rectas.

Uma vez concluído o polígono, clique com o cursor Martelo para completar a Parede.

Também pode transformar uma parede normal numa parede poligonal: seleccione a parede, em seguida, escolha o método de geometria da Parede Poligonal.

Agora utilize os comandos da Palete de Contexto para modelar a forma da parede como pretender.

Se definir um polígono cujas arestas se intersectem, o Archicad emite um aviso, mas a parede é desenhada na mesma.

Os contornos da parede incluem um contorno de referência (tal como uma linha de referência de parede recta).

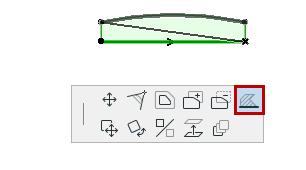

Para transformar outra aresta na aresta de referência, seleccione um dos limites da referência actual. A Palete de Contexto contém um comando, com o qual é possível deslocar os limites da aresta de referência para outros vértices da parede poligonal.

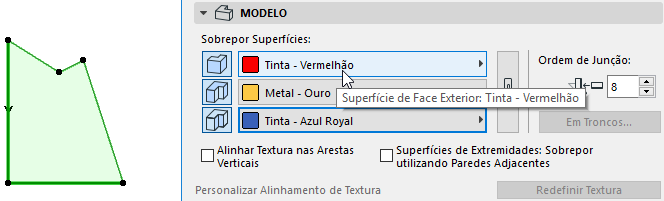

Quando se sobrepõem superfícies de uma parede poligonal no painel do Modelo das Definições de Parede, as superfícies são atribuídas em função da localização da aresta de referência.

•A "Face Exterior" é a superfície da aresta de referência; aqui, a vermelho.

•"Superfície da Aresta" é atribuída às duas superfícies adjacentes à aresta de referência, aqui a dourado.

•As "Superfícies de Face Interior" são atribuídas a todas as outras arestas (aquelas que estão "opostas à aresta referência"), aqui a azul.

Para editar Paredes Poligonais, clique nos vértices e arestas das Paredes seleccionadas e utilize a palete de contexto.

Quando ligadas a outras Paredes simples, as Paredes Poligonais mantém o seu contorno original.

Para mais informações, veja Cantos de Poliparedes.
