Estrutura da Malha
Na Planta, é mostrado apenas o contorno e as curvas de nível da Malha.
Nota: os contornos de Malhas e Lajes na Planta em pisos remotos (se forem mostrados em pisos diferentes dos seus pisos originais) são visualizados utilizando-se o tipo de linha definido em Preferências do Projecto > Herança.

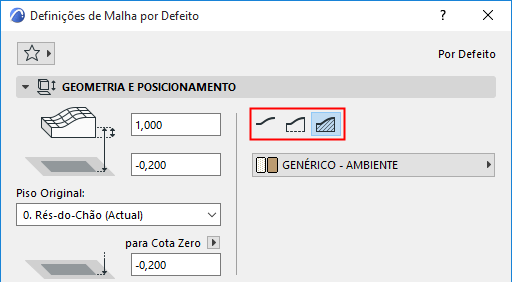

Em 3D, em função do método de construção escolhido na Caixa de Informações ou Definições da Malha, a malha pode ser apresentada de três formas:
•Apenas Superfície
•Superfície com Borda
•Corpo Sólido
Visualização de Cumeeiras
Existem dois tipos de curvas de nível na malha: definidas pelo utilizador e geradas. Cada aresta gerada une dois pontos da Malha com cotas diferentes, que não estejam já ligados por uma aresta definida pelo utilizador.
•As curvas definidas pelo utilizador são sempre visíveis.

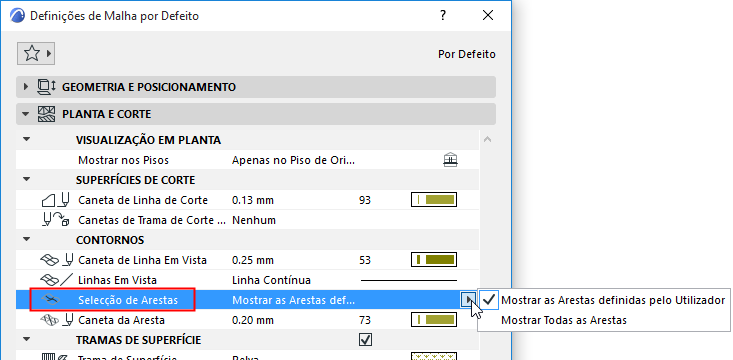

•A opção Mostrar Todas as Curvas também mostrar as arestas geradas pelo contacto entre os vértices da Malha. (Este comando localiza-se nas Definições da Malha). As arestas geradas só são visualizadas se unirem pontos com cotas diferentes.
Aspecto 3D

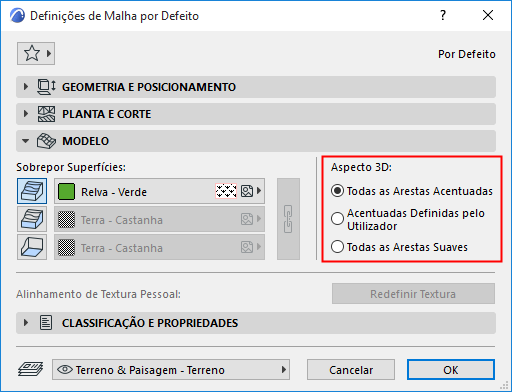

Os controlos do painel de Modelo das Definições da Malha definem se as arestas da Malha são apresentadas suaves ou acentuadas.
•Todas as Arestas Acentuadas: representa a Malha na janela 3D, com triângulos bem visíveis interligados.
•Acentuadas Definidas pelo Utilizador: mostra as superfícies da malha com ligações acentuadas entre as Arestas Definidas pelo Utilizador e com ligações suaves nas outras superfícies.
•Todas as Arestas Suaves: mostra a malha com ligações suaves entre as superfícies.
Se seleccionar Todas as Arestas Suaves, só aparecerão em 3D as curvas definidas pelo utilizador.
