A maioria das Zonas são delimitadas por Paredes e as únicas aberturas são Portas e Janelas. Nesta situação, a forma mais fácil de criar uma zona é utilizar um dos métodos automáticos: Aresta Interior ou Linha Referência.

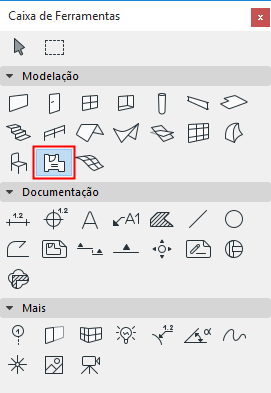

1.Active a ferramenta Zona.
2.Na Caixa de Informações, escolha o método Aresta Interior ou Linha Referência (para mais pormenores, veja abaixo).
3.Em Planta ou na janela 3D, clique dentro de um polígono fechado composto por Paredes e/ou Paredes Cortina.
4.Clique com o cursor Martelo para posicionar o Rótulo de Zona (no interior ou no exterior do Polígono Zona)
Ver Colocar Automaticamente o Rótulo de Zona.
Métodos de Construção da Zona: Aresta Interior ou Linha Referência
•Método Aresta Interior: a área de Zona estende-se a arestas interiores de Paredes.
•Método Linha Referência: a área de Zona estende-se às linhas de referência de Paredes.
Pode ver a diferença na Área Medida da Zona:
|

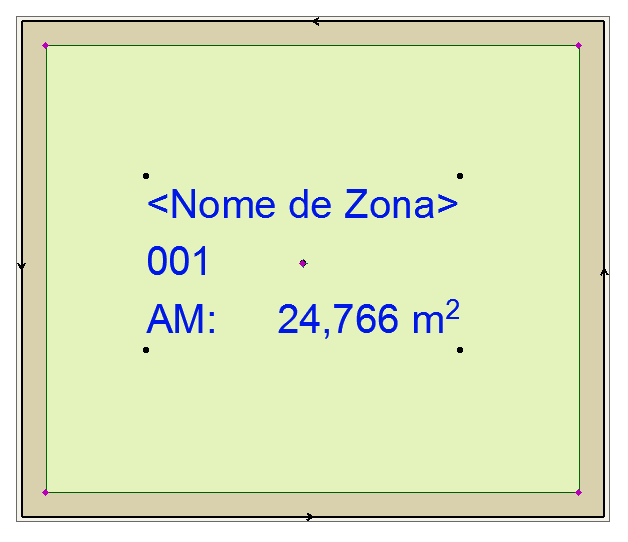

Método Aresta Interior |

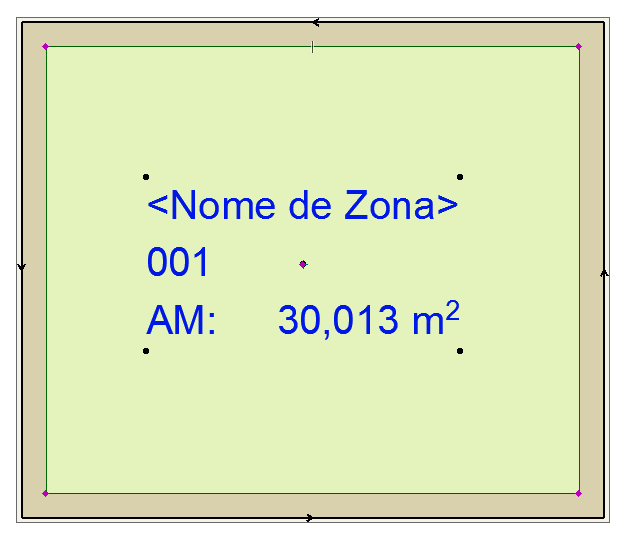

Método Linha de Referência |
|
|
|
Nota: para definir a Visualização em Planta de uma Zona criada com o método Linha Referência, pode utilizar a opção "Bruto" ou "Útil", utilizando os botões de opção nas Definições de Zona. Ver Polígono Zona.
Use um método manual se os limites da Zona não estiverem claramente definidos (p. ex. trabalhos de ordenamento de espaços).
1.Active a ferramenta Zona.
2.Na Caixa de Informações, escolha um método Manual: Polilinha, Rectângulo ou Rectangular Rodada
3.Em Planta ou na janela 3D, desenhe o contorno da Zona.
4.Clique com o cursor Martelo para colocar o Rótulo de zona (no interior ou no exterior do Polígono Zona)
Colocar Automaticamente o Rótulo de Zona

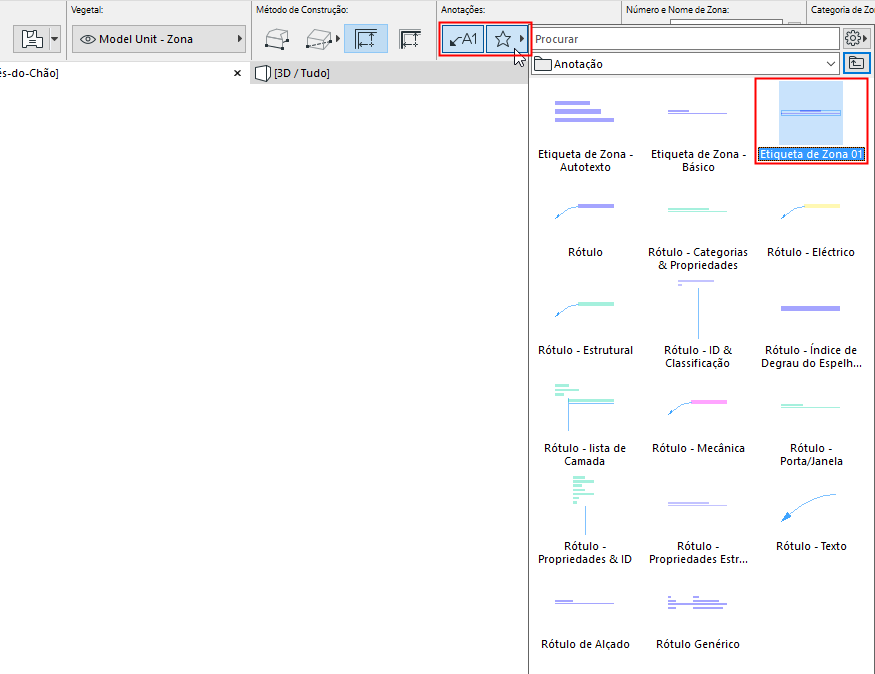

Por defeito, os Rótulos de Zona são criados automaticamente quando clica para colocar a Zona: o selector Colocar Rótulo está activo nas Informações de Zona.
Escolha um Rótulo de Zona no pop-up dos Favoritos.
Se não pretender colocar um Rótulo ao criar uma Zona, desactive o selector Colocar Rótulo nas Informações de Zona.
Excluir uma Parede dos Limites da Zona
Por defeito, a definição de Relação com Zonas no painel Modelo das Definições de Parede está ajustada para "Limites da Zona".
Isto significa que todas as paredes que delimitam um espaço fechado são consideradas, por defeito, limites da zona.
Para excluir as Paredes dos limites das Zonas, altere a opção Relação com Zonas para Sem Efeito nas Zonas.
Ver Relação com Zonas.
Criar um Limite de Zona Manual

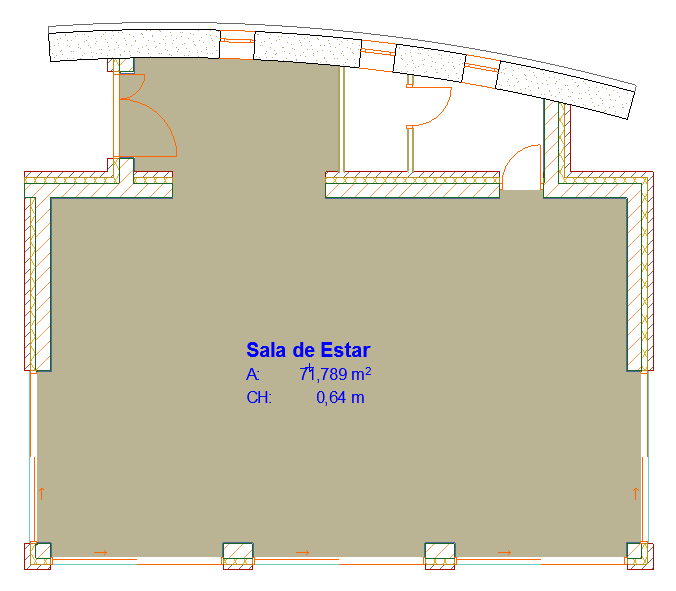

Se a Zona tiver aberturas, para além de Portas e Janelas, o Archicad continuará a procurar uma delimitação para lá da unidade espacial que quis definir como Zona. Neste caso, o resultado pode não ser o esperado.
Para resolver este problema, execute uma das seguintes acções:
•utilize o método de construção manual
•coloque um objecto de Porta de Vão na Parede, que tem a mesma altura que a Parede - a Parede não está apresentada em 2D, mas serve como um Limite da Zona

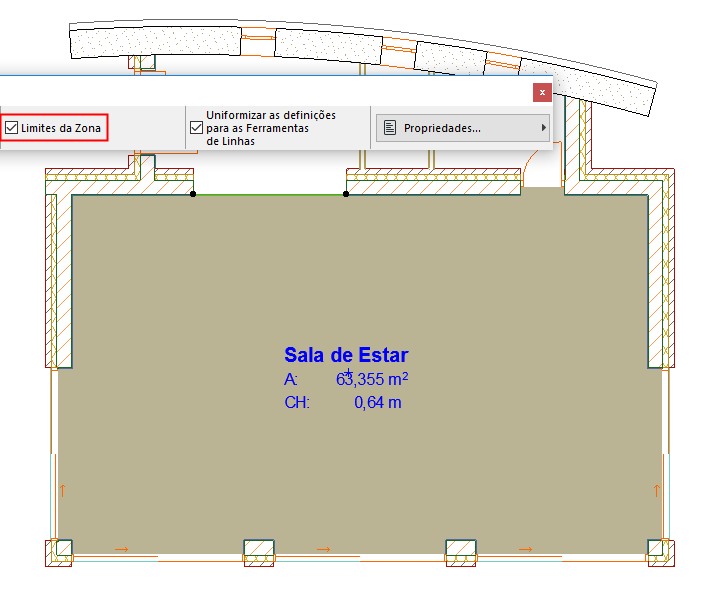

•desenhe uma Linha, um Arco ou uma Spline para servir de limites da zona: seleccione a caixa Limites da Zona nas respectivas Definições.
Se os limites de Zona desejados abrangerem formas e paredes independentes, pode receber uma mensagem de aviso, quando clicar para colocar o Selo da Zona. Neste caso, tem que clicar mais perto dos elementos de delimitação. A zona será, então, implantada correctamente.
