Visualização de Zonas em Planta

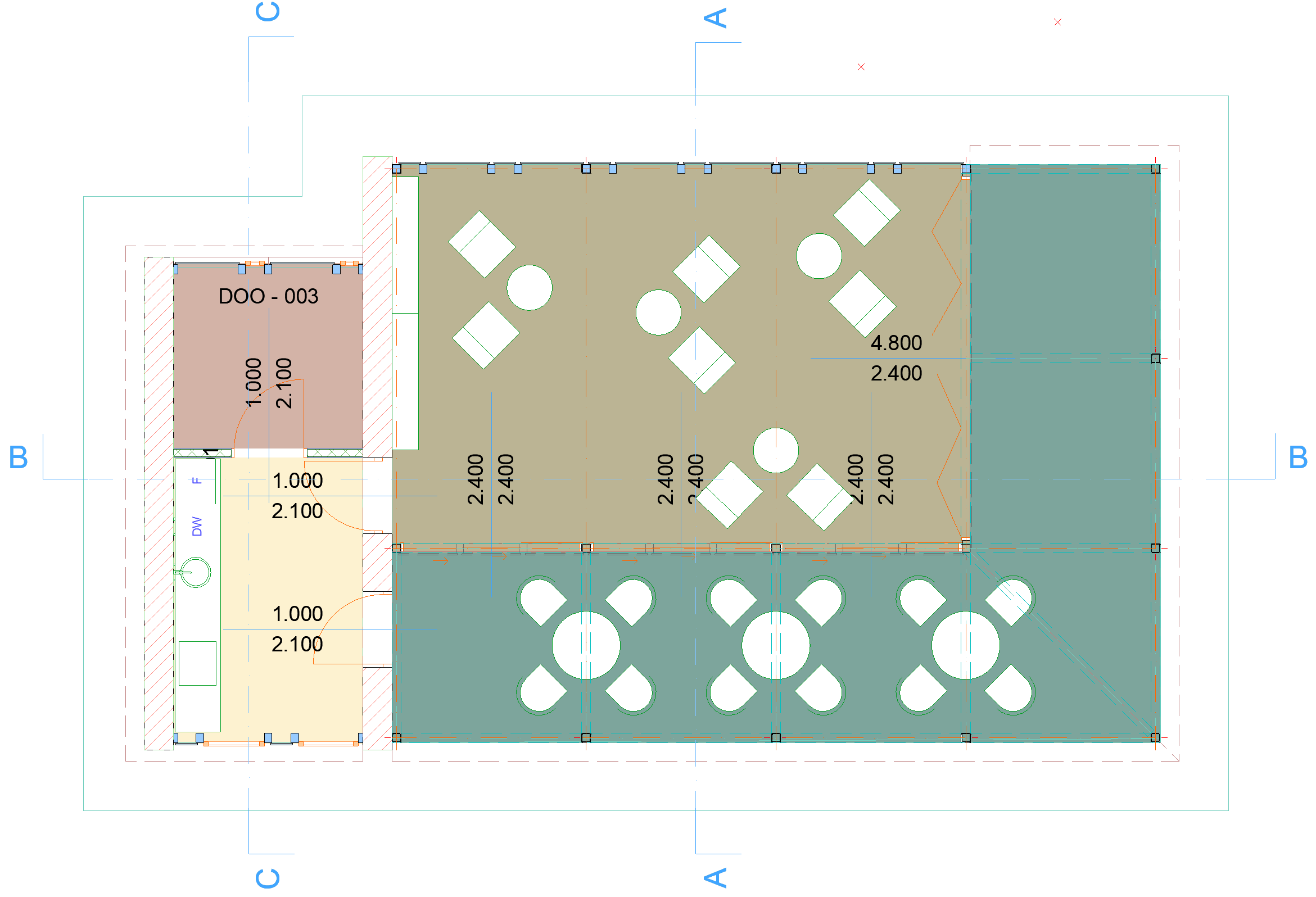

Por defeito, fundos de Zona são visualizados com Cor de Categoria de Zona.
Ver Categorias de Zona.

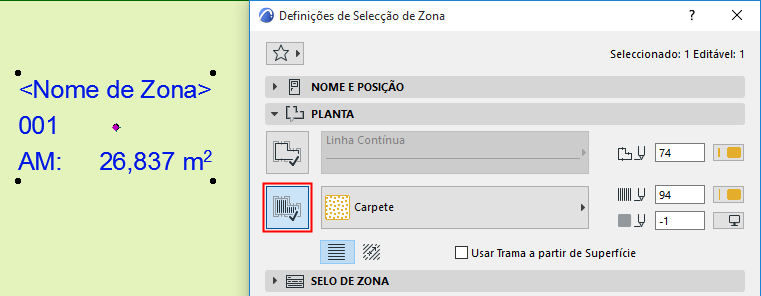

Pode atribuir uma trama de Zona diferente, utilizando qualquer trama de superfície.
1.Vai ao painel Planta das Definições de Zona.
2.Active o ícone Trama de Superfície à esquerda.
3.Seleccione um tipo de trama, a partir do menu pop-up.
Se tiver atribuído uma trama de Zona, a mesma será apresentada, por defeito, na Planta.
Nota: Os fundos Zona (e outras tramas) podem utilizar Sobreposições Gráficas.
Ver Regras de Sobreposição Gráfica.

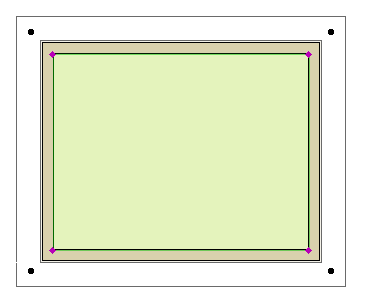

Visualização de Zonas com Paredes Inclinadas
As Zonas delimitadas por uma ou mais paredes inclinadas consideram rigorosamente a sua geometria. São apresentadas na Planta com dois polígonos independentes:
•O polígono com pontos de selecção editáveis delimita a parte visível da zona na Planta (apesar de poder editar este polígono, a edição não tem qualquer efeito na zona 3D real), e
•O polígono com pontos de selecção regulares indica a dimensão real da base da zona 3D (a edição deste polígono não permite a edição da zona).
Nota: para definir a Visualização em Planta de uma Zona criada com o método Linha Referência, pode utilizar a opção "Bruto" ou "Útil", utilizando os botões de opção nas Definições de Zona. Ver Polígono Zona.
