Visualização de Zonas em Corte

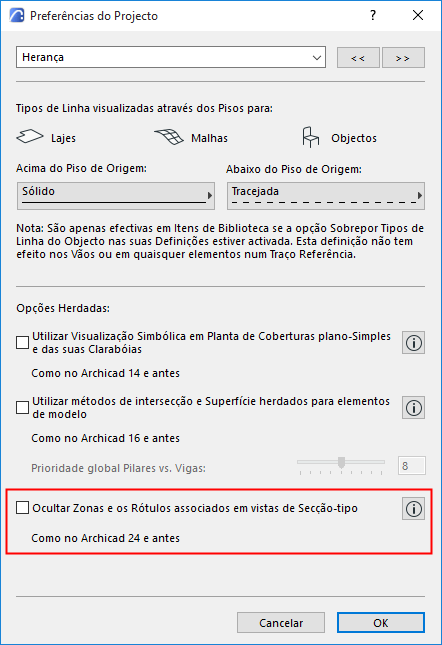

Certifique-se de que a caixa de verificação em Opções > Preferências do Projecto > Herança está desactivada:
Ao abrir projectos iniciados no Archicad 25 ou em versões anteriores, esta caixa de verificação é activada por defeito.
Visualização de Zonas Por Defeito
|
|
Visualização de secção cortada |
Visualização de secção por cortar |
|
Planta (Simbólica) |
Cor de Categoria |
Cor de Categoria |
|
Corte/Elevação/Alçado Interior |
Cor de Categoria |
Superfície |
|
Documento 3D |
Cor de Categoria |
Superfície |
|
Janela 3D + corte |
Superfície |
Superfície |
Corte - corte por defeito (Cor de Categoria)
Elevação - por cortar por defeito (Superfície)
Definir a Transparência de Zonas Cortadas em Corte
Se tiver uma Zona cortada num Corte, pode torná-la totalmente transparente definindo o respectivo parâmetro de transmitância de superfície para um valor de, no mínimo, 50.
Se o parâmetro de transmitância for 49 ou abaixo, a Zona é opaca.
Numa Zona transparente, os contornos de objectos serão visualizados, mas as respectivas cores não são afectadas.
Zona Opaca (valor de transmitância abaixo de 50)
Zona Transparente (valor de transmitância acima de 50)
Definir Transparência de Zonas Por Cortar
Se tiver uma Zona por cortar (p. ex., numa Elevação ou Vista 3D), pode ajustar a respectiva transparência utilizando o parâmetro de transmitância de superfície.
Qualquer valor acima de 0 torna a Zona transparente, mas o nível de transparência varia consoante o valor de transmitância (um valor de transmitância mais alto torna a Zona progressivamente mais transparente).
Zonas Por Cortar - Valor de transmitância de Superfície Alto
Zonas Por Cortar - Valor de transmitância de Superfície Baixo
Definir Transmitância de Superfície para uma Zona

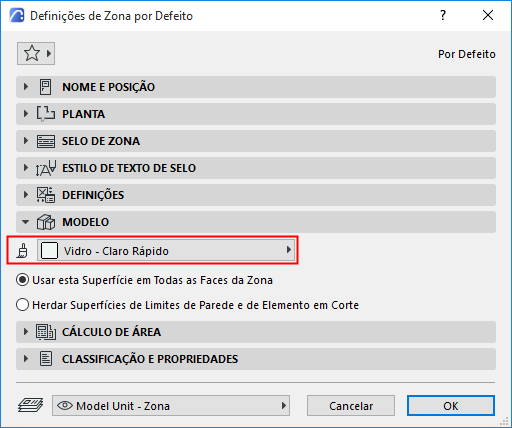

1.Seleccione a Zona e abra as Definições de Zona
2.No painel Modelo, verifique o nome da Superfície.

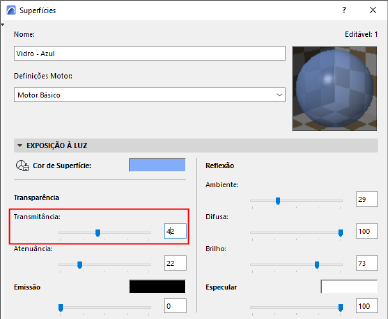

3.Vá para Opções > Atributos do Elemento > Superfícies para ajustar o nível de Transmitância:
