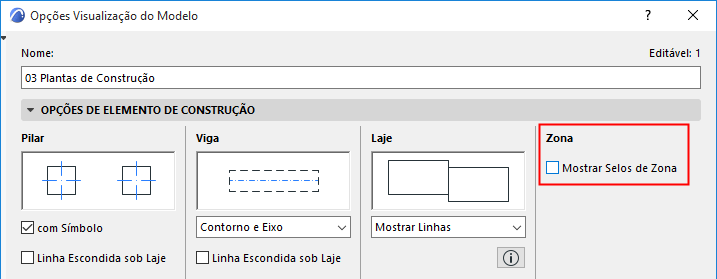

Para visualizar Selos da Zona no projecto, seleccione Mostrar Selo da Zona em Documento > Vista de Modelo > Opções de Vista de Modelo (painel Opções de Elemento de Construção).
Nota: Os Selos de Zona estão desactivados por predefinição; em vez disso, as zonas são colocadas com Rótulos de Zona.
Os Selos de Zonas são Objectos GDL inteligentes e paramétricos, cuja aparência, conteúdo e comportamento pode ser adaptado a cada gabinete de arquitectura. Estes residem na biblioteca do projeto.
O Selo de Zona atribuído a Zona depende da Categoria de Zona seleccionada.
Ver Categorias de Zona.
Cada selo de zona contém informação textual sobre a mesma, incluindo o seu nome, número, área e outros parâmetros opcionais; o conteúdo exacto do seu Selo de Zona depende dos parâmetros que definiu no Painel Selo de Zona das Definições de Zona.
Ver Definições da Ferramenta Zona.

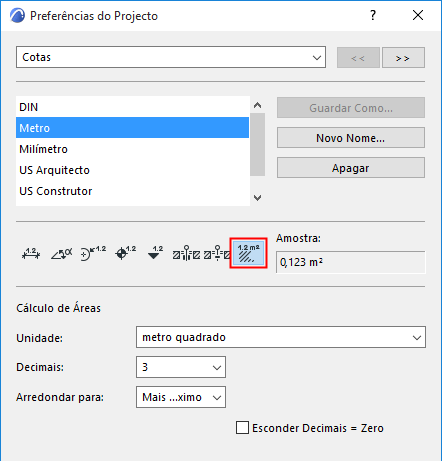

Nota: para definir as unidades para a visualização da Área de Zona neste Selo de Zona, utilize Opções > Preferências do Projecto > Cotas e seleccione as unidades de Cálculo de Área.
Mover Selos das Zonas
Os Selos das Zonas podem ser movidos, independentemente das Zonas:
1.Clique num vértice de um Selo de Zona.
2.Na palete de contexto:

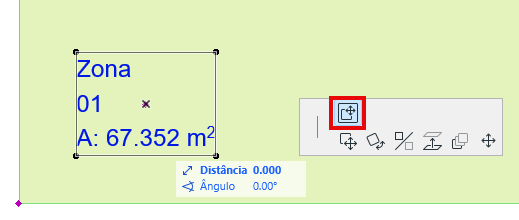

–Seleccione Mover subelemento para mover o Carimbo de Zona em todas as escalas

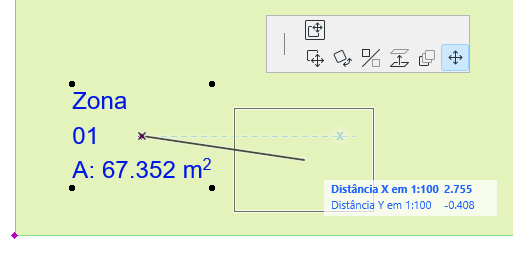

–Seleccione Mover nó para o mover em relação à escala atual
Nota: Isto só funciona se o objeto Carimbo de Zona suportar o método de escala atual e apenas nas escalas 1:50/1:100/1:200.
3.Arraste o Selo da Zona.
Ponto de Referência da Zona (apenas para Selo da Zona)
Se colocar um Selo de Zona, com um dos métodos de reconhecimento automáticos, aparece uma cruz no interior da Zona, no local onde clicou pela primeira vez para definir a área da Zona. Esta cruz indica o ponto de referência da Zona.
Este ponto é utilizado como ponto de início do reconhecimento de limites, para actualizações subsequentes.
