Criar uma Parede Inclinada ou Duplamente Inclinada

Para desenhar uma parede cujo eixo vertical esteja inclinado numa ou nas duas faces:

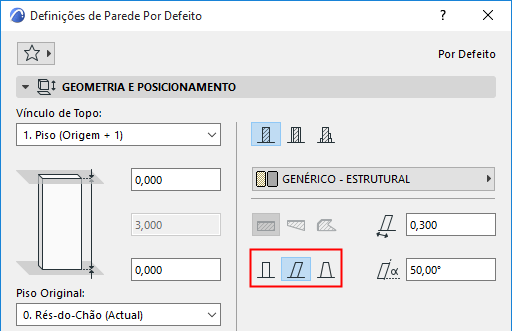

1.Vá para as Definições de Parede (painel Geometria e Posicionamento).

2.Clique no ícone de Parede Inclinada pretendido.

3.Introduza o(s) ângulo(s) de parede pretendidos.

Uma parede inclinada numa direcção tem as duas faces paralelas uma à outra. Um parede duplamente inclinada tem faces não paralelas.

A altura de qualquer tipo de parede inclinada corresponde à distância entre o seu ponto mais baixo e o mais alto. Quando define os ângulos de uma parede duplamente inclinada, está limitado à espessura mínima do topo da parede. Para uma estrutura básica, ela pode ser zero. O topo de uma parede composta, no entanto, tem que ter espessura suficiente para acomodar todas as camadas.

Quando indica o valor da altura de uma parede duplamente inclinada, existe o óbvio limite de que a espessura da parede no topo não pode ser negativa (ou seja, quando ambas as faces se encontram, não pode subir mais.)

A espessura da parede inclinada é a sua espessura perpendicular ao seu vector de inclinação (como indicado pelo ícone na Caixa de Informações):

A espessura de uma parede duplamente inclinada é igual à espessura da base.

Se mudar de um tipo de inclinação para outro, a parede é transformada do seguinte modo:

•Se transformar uma parede inclinada numa parede duplamente inclinada, a nova espessura da parede (ou seja, o valor na base) corresponde ao valor da parede inclinada anterior.

•Da mesma forma, se tiver uma parede duplamente inclinada, e a transformar numa parede vertical ou inclinada simples, a nova parede terá a espessura da base da antiga.

Parede Duplamente Inclinada na vista Secção

Na vista Secção, uma parede duplamente inclinada tem uma forma trapezoidal.

Se a parede tiver um estrutura de composição, a geometria da sua camada corresponde à de uma Parede Trapezoidal Composta.

Ver Parede Trapezoidal Composta.

Ver também Modificar Parede inclinada.
