Colocar um Painel do Tipo Porta ou Janela na Parede Cortina

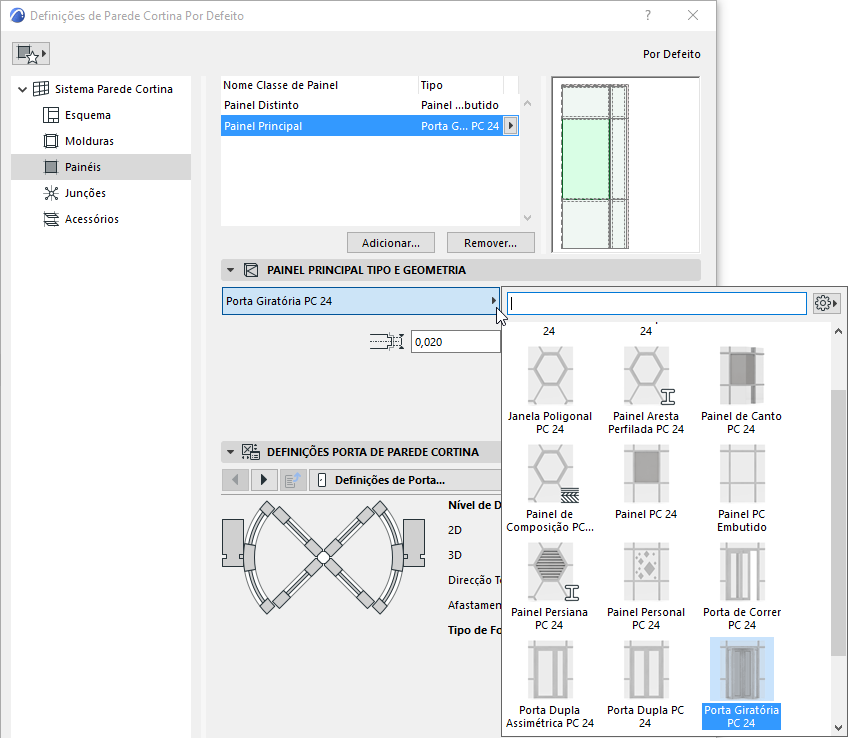

Pode colocar um painel com base em GDL, que se comporta como uma janela ou uma porta. Algumas destas estão predefinidas no Archicad e são apresentadas na lista de Tipo pop-up no Tipo de Painel e no Painel de Geometria:
Apesar destes Painéis de Parede Cortina funcionarem como Portas ou Janelas, não utilizam Marcadores de Porta/Janela. Contudo, pode utilizar a ferramenta Rótulo para colocar um Rótulo de Painel de Parede Cortina.
Pode definir Painéis do tipo abertura como parte do padrão da Parede Cortina, utilizando as Definições do Esquema. (Ver Configurar Padrão de Grelha nas Definições do Esquema.)
Numa Parede Cortina já colocada, utilize o Modo de Edição para substituir painéis regulares por painéis do Tipo Porta ou Janela, conforme descrito abaixo.
Para colocar um painel do tipo porta numa Parede Cortina:
1.Seleccione a Parede Cortina e entre no modo Edição.

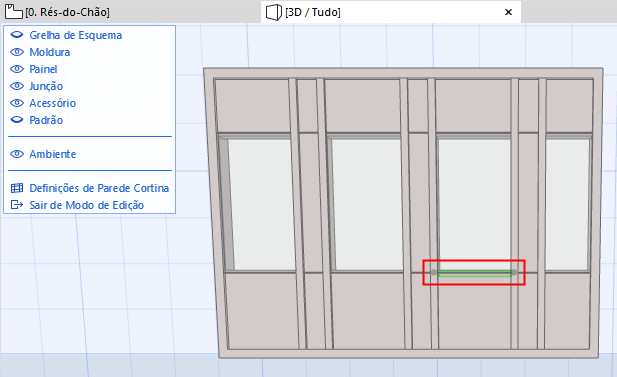

2.Na localização alvo da Porta, agrupe dois painéis existentes apagando a Moldura entre eles:

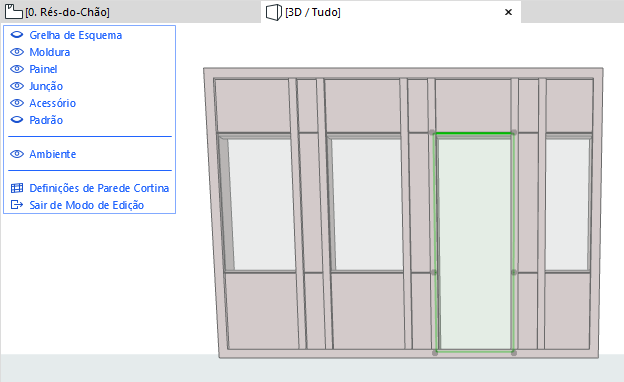

3. Seleccione o painel agrupado recentemente.

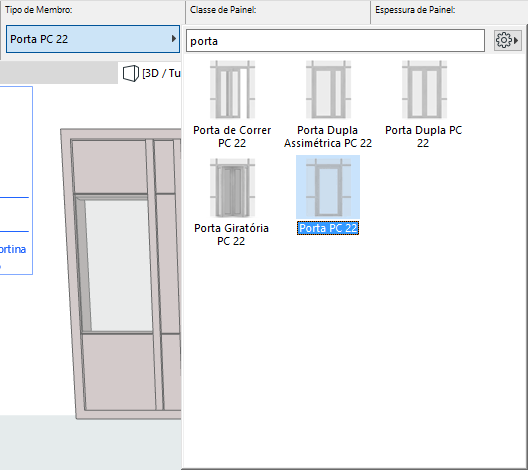

4.Na Caixa de Informações, seleccione o Tipo de Porta pretendido no pop-up Tipo de Membro. (Pode reduzir as escolhas por nome, escrevendo "Porta" campo de procura.)

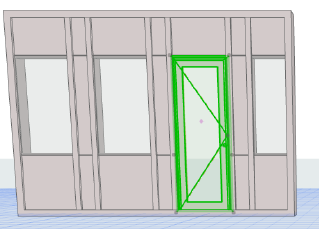

O painel seleccionado é substituído por um painel do tipo porta, que pode abrir e fechar como outras portas GDL.

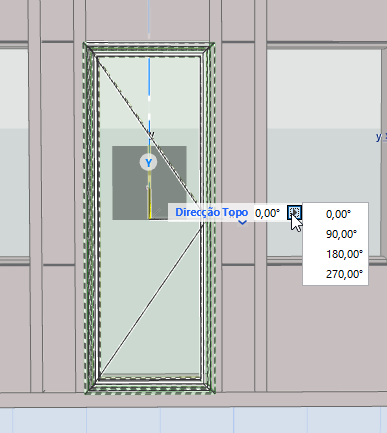

Note que este objecto de Painel do tipo porta dispõe de um parâmetro editável denominado "Direcção Topo." Isto permite-lhe redefinir o "topo" da porta em incrementos de 90 graus, no caso de rodar livremente a Parede Cortina no "topo" da porta altera a sua posição.
