Criar Parede Cortina na Janela 3D
Insira a Parede Cortina com os métodos habituais para uma ferramenta de construção.
Nota: se o seu Esquema tiver um padrão de grelha de tamanho fixo, o feedback fantasma e ponta de lápis/vínculo indicam onde o próximo segmento de padrão irá terminar.
Na janela 3D, o plano de entrada predefinida da Parede Cortina é idêntico ao plano de entrada 3D actual.
Para definir outros planos de entrada, ver Plano de Entrada da Parede Cortina na Janela 3D.
Método Polilinha
1.Com a ferramenta Parede Cortina activa, seleccione a Polilinha - método de geometria Individual e o Plano de Entrada Original da Caixa de Informações.
2.Clique para começar a desenhar a Linha de Referência da Parede Cortina.

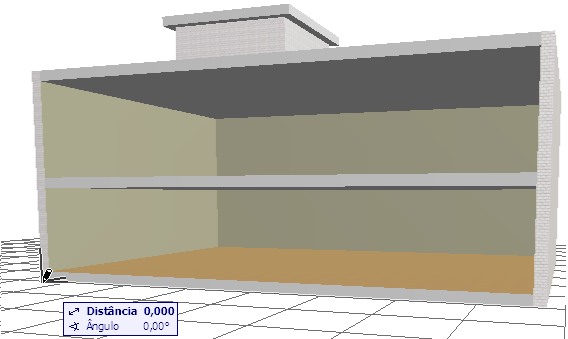

No nosso exemplo:
3.Clique nos dois cantos dianteiros do edifício para definir o comprimento da Linha de Referência.

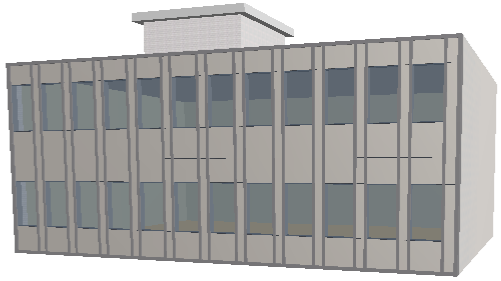

Visualize os resultados.
Método Cercadura
1.Com a ferramenta de Parede Cortina activa, seleccione o método de geometria da Cercadura e o Método do Plano de Entrada Inteligente da Caixa de Informações.
2.Defina o Plano de Entrada através de uma série de cliques.
3.Comece a desenhar da Cercadura da Parede Cortina desejado no plano de entrada, clicando em cada vértice como quando desenha qualquer polilinha.
Nota: A Linha de Referência desta Parede Cortina é o primeiro segmento de Cercadura que desenha.
4.Efectue um duplo-clique ou clique no cursor Martelo para fechar o polígono.

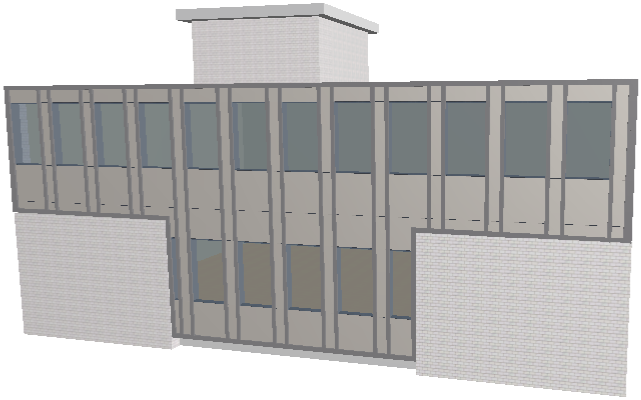

Visualize os resultados.
