Opções Visualização do Modelo para Paredes Cortina

Utilize as Opções de Visualização de Modelo para definir a visualização da Parede Cortina com base na vista.

Nas Opções de Visualização de Modelo, mostre/esconda os membros da Parede Cortina em separado em cada vista e defina uma preferência de visualização separada para cada.

Ir para Documentação > Vista de Modelo > Opções de Vista de Modelo.

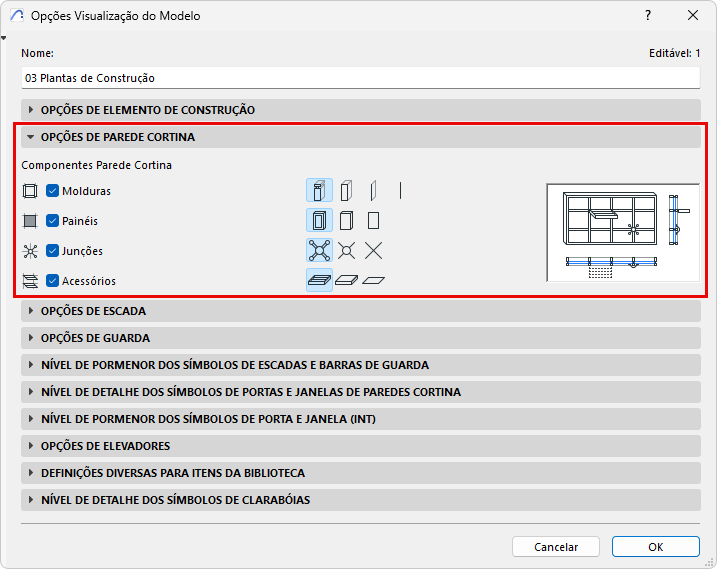

Vá para o painel Opções de Parede Cortina:

Mostrar/Esconder Componentes

Por defeito, são visualizados todos os componentes de Parede Cortina (Molduras, Painéis, Junções, Acessórios). Anule a selecção de qualquer componente que não deseje visualizar nesta Combinação de Opções de Visualização de Modelo.

Visualização de Nível de Pormenor (por Componente)

Para cada componente, clique num ícone para definir a sua visualização: Completo (Detalhada), Simplificada ou Esquemática.

Molduras têm uma opção adicional: visualização com Eixo apenas.

•Completo (Detalhada): é visualizada a geometria completa (p. ex. de componentes perfilados, com Materiais de Construção intersectantes).

Parede Cortina em Pormenor Total

•Simplificada: visualização como caixas rectangulares, sendo utilizado um único Material de Construção.

Molduras/Painéis Detalhados, Acessórios Simplificados

•Esquemática: visualização do esquema apenas (Linhas de Grelha e Cercadura).

Parede Cortina em Vista Esquemática (Planta)

Parede Cortina em Vista Esquemática (3D/Alçado)

Sobrepor Definição OVM

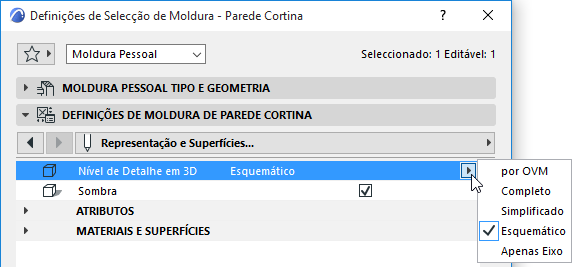

Em qualquer membro ou Classe de Membro de Parede Cortina, pode sobrepor o seu Nível de Pormenor 3D definido por OVM na sua caixa de diálogo de Definições ao nível do componente:

Ver também Nível de Pormenor dos Símbolos de Portas e Janelas em Paredes Cortina.
